Bơm dầu truyền nhiệt RY80-50-250A được sử dụng trong các hệ thống tuần hoàn dầu nóng nhờ sở hữu nhiều ưu điểm phù hợp với môi trường công nghiệp. Điểm nổi bật của model này nằm ở khả năng làm việc với môi chất nhiệt độ cao, kết cấu gọn, cơ chế tản nhiệt tự nhiên, hệ thống ổ trục ổn định và yêu cầu bảo dưỡng tương đối rõ ràng.
Một trong những ưu điểm quan trọng nhất của Bơm dầu truyền nhiệt RY80-50-250A là khả năng vận chuyển chất lỏng ở nhiệt độ cao.
Dòng RY được thiết kế cho môi chất có nhiệt độ làm việc không vượt quá 350°C, đồng thời phù hợp với các chất lỏng có tính ăn mòn yếu và không chứa hạt rắn.
Nhờ đặc điểm này, RY80-50-250A có thể đáp ứng tốt các hệ thống tuần hoàn dầu tải nhiệt trong nhiều dây chuyền công nghiệp.

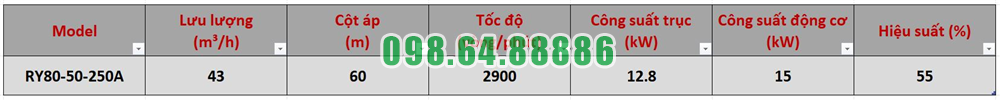

Model RY80-50-250A có điểm làm việc công bố:
Bộ thông số này phù hợp với các hệ thống cần lưu lượng trung bình nhưng vẫn yêu cầu cột áp tương đối cao để thắng trở lực của đường ống và thiết bị trao đổi nhiệt.
Một ưu điểm đáng chú ý của dòng RY là sử dụng cơ chế tản nhiệt tự nhiên thay cho làm mát bằng nước truyền thống.
Thiết kế này giúp:
Đây là lợi thế rõ rệt đối với những nhà máy muốn giảm bớt thiết bị phụ trợ quanh hệ thống bơm dầu nóng.
Bơm RY sử dụng kết cấu đỡ một phía, gồm chân đỡ và gối đỡ trung tâm.
Cách bố trí này giúp cụm bơm có kết cấu tương đối gọn nhưng vẫn bảo đảm khả năng đỡ rôto trong quá trình làm việc.
Bơm và động cơ được lắp đồng tâm trên cùng một bệ máy, tạo điều kiện thuận lợi cho việc căn chỉnh và kiểm tra.
Cụm ổ trục của RY80-50-250A sử dụng hai bộ vòng bi để đỡ và định vị rôto.
Thiết kế này giúp:
Với tốc độ khoảng 2.900 vòng/phút, khả năng giữ trục ổn định là yếu tố quan trọng đối với độ bền của bơm.
RY80-50-250A sử dụng bộ chèn làm kín kết hợp với phớt dầu cao su chịu nhiệt.
Cấu tạo này giúp kiểm soát rò rỉ tại vị trí trục đi qua nắp bơm, đồng thời hỗ trợ bảo vệ cụm ổ trục phía sau.
Đối với bơm dầu nóng, việc hạn chế rò rỉ là một ưu điểm quan trọng vì giúp:
Bơm và động cơ được kết nối bằng khớp nối mềm kiểu ba chấu.
Khớp nối có nhiệm vụ truyền mô-men từ động cơ sang trục bơm, đồng thời hỗ trợ giảm ảnh hưởng của sai lệch nhỏ trong quá trình truyền động.
Cách bố trí này phù hợp với yêu cầu vận hành ổn định của bơm công nghiệp.
Tên model RY80-50-250A thể hiện trực tiếp kích thước danh nghĩa của bơm:
Việc thông số hóa rõ ràng giúp kỹ sư dễ dàng tính toán và bố trí đường ống phù hợp với hệ thống.
Ký hiệu A cho biết bánh công tác đã được tiện hoặc cắt giảm đường kính lần thứ nhất.
So với phiên bản RY80-50-250 tiêu chuẩn, model RY80-50-250A có:
Điều này giúp model A phù hợp hơn với hệ thống không cần đến toàn bộ khả năng của phiên bản tiêu chuẩn, tránh sử dụng bơm quá lớn so với nhu cầu thực tế.
Kết cấu của dòng RY được thiết kế theo các cụm tương đối rõ ràng:
Khi bảo dưỡng, cụm nắp bơm, thân ổ trục và rôto có thể được tháo ra để kiểm tra.
Cách bố trí này giúp việc kiểm tra bánh công tác, ổ bi, trục và bộ làm kín thuận tiện hơn.
Tài liệu kỹ thuật của dòng RY đưa ra các mốc bảo dưỡng cụ thể.
Sau khoảng 300 giờ vận hành đầu tiên, ổ bi cần được tháo và kiểm tra.
Lượng mỡ bôi trơn ban đầu có thể đáp ứng khoảng 3.000 giờ làm việc, sau đó cần bổ sung theo đúng chủng loại.
Việc có quy trình bảo dưỡng rõ ràng giúp doanh nghiệp dễ xây dựng kế hoạch bảo trì định kỳ.
Các sự cố thường gặp như:
đều được tài liệu hướng dẫn xác định nguyên nhân và biện pháp xử lý tương ứng.
Điều này giúp đội ngũ vận hành nhanh chóng khoanh vùng nguyên nhân khi có vấn đề phát sinh.
Dòng RY được sử dụng trong nhiều lĩnh vực có hệ thống dầu tải nhiệt như:
Khả năng ứng dụng rộng là một trong những yếu tố giúp dòng bơm này được lựa chọn trong nhiều hệ thống công nghiệp.
Bơm dầu truyền nhiệt RY80-50-250A được ưa chuộng nhờ sở hữu nhiều ưu điểm thực tế như khả năng làm việc với dầu nóng đến 350°C, kết cấu gọn, thiết kế tản nhiệt tự nhiên, hai ổ bi đỡ rôto, hệ thống làm kín chịu nhiệt và khả năng bảo dưỡng tương đối thuận tiện.
Bên cạnh đó, thông số 43 m³/h, cột áp 60 m và động cơ 15 kW giúp model này phù hợp với nhiều hệ thống tuần hoàn dầu tải nhiệt có yêu cầu trung bình.
Điểm mạnh lớn nhất của Bơm dầu truyền nhiệt RY80-50-250A nằm ở sự cân bằng giữa khả năng làm việc trong môi trường nhiệt độ cao, kết cấu đơn giản và tính ổn định trong vận hành, nhờ đó trở thành lựa chọn phù hợp cho nhiều dây chuyền sản xuất công nghiệp
Bơm dầu truyền nhiệt RY80-50-250A có thể được ứng dụng hiệu quả trong hệ thống sấy công nghiệp sử dụng dầu tải nhiệt làm môi chất truyền nhiệt. Vai trò chính của bơm là tuần hoàn dầu nóng từ nguồn gia nhiệt đến bộ trao đổi nhiệt hoặc thiết bị sấy, sau đó đưa dầu quay trở lại nguồn nhiệt để tiếp tục chu trình.
Với thông số làm việc khoảng 43 m³/h, cột áp 60 m, tốc độ 2.900 vòng/phút và động cơ 15 kW, RY80-50-250A phù hợp với các hệ thống sấy có nhu cầu tuần hoàn dầu ổn định và cần thắng tổn thất áp suất qua đường ống, van và thiết bị trao đổi nhiệt.
Trong hệ thống sấy công nghiệp, dầu tải nhiệt được gia nhiệt tại lò dầu hoặc thiết bị gia nhiệt. Sau đó, Bơm dầu truyền nhiệt RY80-50-250A đưa dầu nóng đến bộ trao đổi nhiệt hoặc khu vực cấp nhiệt cho thiết bị sấy.
Sau khi truyền nhiệt, dầu quay trở lại nguồn gia nhiệt. Quá trình này diễn ra liên tục, giúp hệ thống duy trì nguồn nhiệt ổn định trong suốt thời gian sấy.
Dòng bơm RY được thiết kế để vận chuyển chất lỏng có nhiệt độ cao, tính ăn mòn yếu và không chứa hạt rắn. Nhiệt độ môi chất làm việc theo tài liệu không vượt quá 350°C.
Đặc điểm này giúp RY80-50-250A phù hợp với các hệ thống sấy công nghiệp cần sử dụng dầu tải nhiệt ở nhiệt độ cao thay vì dùng nước nóng thông thường.
Một ứng dụng điển hình của RY80-50-250A là tuần hoàn dầu nóng qua bộ trao đổi nhiệt để tạo khí nóng phục vụ quá trình sấy.
Dầu nóng đi qua bộ trao đổi nhiệt và truyền nhiệt cho luồng không khí. Không khí sau khi được gia nhiệt sẽ được đưa vào buồng sấy.
Trong cấu hình này, RY80-50-250A có nhiệm vụ duy trì lưu lượng dầu ổn định qua bộ trao đổi nhiệt để quá trình truyền nhiệt diễn ra liên tục.
Dòng RY được tài liệu liệt kê trong phạm vi ứng dụng của ngành chế biến gỗ. Vì vậy, RY80-50-250A có thể được xem xét cho các hệ thống sấy gỗ sử dụng dầu tải nhiệt.
Bơm giúp tuần hoàn dầu nóng đến bộ trao đổi nhiệt hoặc khu vực gia nhiệt của buồng sấy, từ đó hỗ trợ duy trì nhiệt độ phục vụ quá trình sấy.
Hệ thống sấy công nghiệp thường có nhiều đường ống, van và bộ trao đổi nhiệt, làm phát sinh tổn thất áp suất.
Với cột áp khoảng 60 m, RY80-50-250A có khả năng đáp ứng các hệ thống có mức trở lực tương đối lớn, với điều kiện điểm làm việc thực tế phù hợp với đặc tính của bơm.
Đây là yếu tố quan trọng khi sử dụng bơm cho hệ thống sấy có đường ống dài hoặc nhiều thiết bị trao đổi nhiệt.
Để RY80-50-250A làm việc ổn định, dầu tải nhiệt cần sạch và không chứa hạt rắn.
Cặn bẩn hoặc xỉ hàn trong hệ thống có thể làm tắc bánh công tác, giảm lưu lượng hoặc làm bơm vận hành không ổn định. Vì vậy, trước khi vận hành cần súc rửa đường ống và bố trí bộ lọc tại đường hút.
Khi bơm làm việc với dầu nóng, cần gia nhiệt sơ bộ trước khi khởi động.
Chênh lệch giữa nhiệt độ dầu tại cửa hút và nhiệt độ thân bơm không nên vượt quá 40°C, đồng thời tốc độ tăng nhiệt không vượt quá 50°C/giờ.
Việc gia nhiệt từ từ giúp hạn chế sốc nhiệt và giúp các chi tiết trong bơm giãn nở đồng đều hơn.
Trong hệ thống sấy, lưu lượng dầu tuần hoàn cần được duy trì ổn định để đảm bảo quá trình truyền nhiệt liên tục.
Theo hướng dẫn, bơm không nên vận hành dưới 30% lưu lượng thiết kế. Nếu hệ thống thường xuyên làm việc ở tải thấp, cần cân nhắc bố trí đường bypass để duy trì lưu lượng tối thiểu qua bơm.
Bơm dầu truyền nhiệt RY80-50-250A phù hợp khi hệ thống sấy có các đặc điểm sau:
Khả năng ứng dụng Bơm dầu truyền nhiệt RY80-50-250A cho hệ thống sấy công nghiệp tập trung ở nhiệm vụ tuần hoàn dầu nóng giữa nguồn gia nhiệt và thiết bị sấy.
Với lưu lượng khoảng 43 m³/h, cột áp 60 m, động cơ 15 kW và khả năng làm việc với môi chất nhiệt độ cao, RY80-50-250A phù hợp với nhiều hệ thống sấy dùng dầu tải nhiệt, đặc biệt là các hệ thống có bộ trao đổi nhiệt, buồng sấy hoặc đường ống tuần hoàn tương đối dài.
Để đạt hiệu quả tốt, cần lựa chọn bơm đúng điểm làm việc, đảm bảo dầu sạch, gia nhiệt từ từ trước khi khởi động và duy trì lưu lượng ổn định trong suốt quá trình sấy

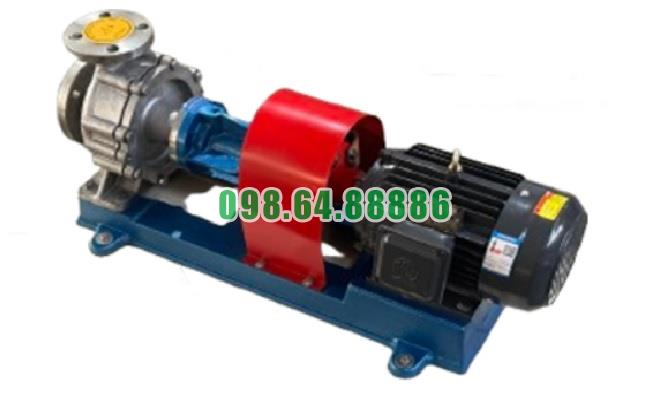

Bơm dầu gia nhiệt RY80-50-250A công suất 15 kW, cột áp 60 m, lưu lượng 43 m3/h
