Bơm dầu truyền nhiệt RY50-32-250 thuộc dòng bơm RY chuyên dùng để tuần hoàn dầu nóng trong hệ thống gia nhiệt công nghiệp. Bơm sử dụng kết cấu ly tâm, phù hợp với chất lỏng có nhiệt độ cao, tính ăn mòn yếu, không chứa hạt rắn và nhiệt độ môi chất không vượt quá 350°C.
RY50-32-250 sử dụng kết cấu đỡ một phía, gồm chân đỡ và gối đỡ trung tâm. Cửa hút được bố trí theo hướng trục, cửa xả theo hướng tâm thẳng đứng. Bơm và động cơ được lắp đồng tâm trên cùng bệ máy và truyền động thông qua khớp nối mềm.
Theo sơ đồ kết cấu của dòng RY, bơm gồm các bộ phận chính:
Thân bơm
Đai ốc bánh công tác
Bánh công tác
Nắp bơm
Trục bơm
Ổ bi
Thân ổ trục
Ống dẫn dầu
Nắp chặn ổ trục
Giá đỡ
Phớt dầu
Bộ chèn làm kín
Thân bơm là bộ phận chứa và dẫn dầu tải nhiệt. Dầu đi từ cửa hút vào tâm bánh công tác, sau đó được đưa ra cửa xả sau khi nhận năng lượng từ bánh công tác.
Trong ký hiệu RY50-32-250, số 50 thể hiện đường kính danh nghĩa cửa hút 50 mm, số 32 là đường kính cửa xả 32 mm.
Bánh công tác là bộ phận trực tiếp tạo lưu lượng và cột áp cho bơm. Khi trục quay, bánh công tác truyền năng lượng cho dầu tải nhiệt và đẩy dầu từ vùng tâm ra phía ngoài.
Số 250 trong model thể hiện đường kính ngoài danh nghĩa của bánh công tác là 250 mm.
Trục bơm truyền mô-men từ động cơ đến bánh công tác. Bánh công tác, trục bơm và đai ốc hãm tạo thành cụm rôto chính của bơm.
Cụm rôto cần duy trì độ đồng tâm tốt để hạn chế rung và bảo đảm chuyển động ổn định trong quá trình vận hành.
Cụm ổ trục gồm thân ổ trục và hai bộ vòng bi, có nhiệm vụ đỡ và định vị rôto.
Ổ bi giúp trục quay ổn định, duy trì vị trí bánh công tác và hạn chế độ đảo của trục khi bơm vận hành ở tốc độ cao.
RY50-32-250 sử dụng hệ thống làm kín kết hợp giữa:
Bộ chèn làm kín packing
Phớt dầu cao su chịu nhiệt
Bộ chèn làm kín được bố trí tại vị trí trục đi qua nắp bơm, giúp hạn chế dầu nóng rò ra ngoài. Phớt dầu hỗ trợ bảo vệ khu vực ổ trục và tăng hiệu quả làm kín.
Chân đỡ và gối đỡ trung tâm tạo kết cấu nâng đỡ cho thân bơm và cụm ổ trục.
Thiết kế này giúp giữ vị trí tương đối giữa thân bơm, trục và hệ truyền động, đồng thời tạo sự ổn định cho cụm bơm trong quá trình làm việc liên tục.
Một đặc điểm quan trọng trong cấu tạo của RY50-32-250 là cơ chế tản nhiệt tự nhiên, thay cho hệ thống làm mát bằng nước truyền thống.
Thiết kế này giúp kết cấu bơm gọn hơn, giảm hệ thống đường nước phụ trợ và phù hợp với môi trường dầu tải nhiệt nhiệt độ cao.
Bơm được kết nối với động cơ thông qua khớp nối mềm kiểu ba chấu.
Khớp nối có nhiệm vụ truyền mô-men từ động cơ đến trục bơm và hỗ trợ hấp thụ một phần rung động của hệ truyền động. Khi quan sát từ phía khớp nối, chiều quay đúng của trục bơm là theo chiều kim đồng hồ.
Bơm và động cơ được lắp trên cùng một bệ máy nhằm duy trì độ đồng tâm của hệ truyền động.
Theo tài liệu, sai lệch đo tại vành ngoài khớp nối không được vượt quá 0,1 mm, khe hở giữa hai đầu trục khoảng 2–3 mm.
Mặt bích hút, mặt bích xả và các bộ phận chịu áp của dòng RY được chế tạo theo cấp áp suất 16 bar.
Đây là một phần quan trọng trong cấu tạo của RY50-32-250, giúp cụm bơm phù hợp với các hệ thống tuần hoàn dầu truyền nhiệt công nghiệp có yêu cầu áp suất.
Cấu tạo chi tiết của dòng bơm dầu truyền nhiệt RY50-32-250 trong hệ thống nhiệt gồm thân bơm, bánh công tác, trục bơm, cụm ổ trục, hệ thống làm kín, chân đỡ, gối đỡ trung tâm, khớp nối mềm và bệ máy.
Trong đó, thân bơm và bánh công tác đảm nhiệm việc vận chuyển dầu; trục và khớp nối truyền chuyển động; cụm ổ trục giữ rôto ổn định; packing và phớt dầu thực hiện nhiệm vụ làm kín; còn kết cấu tản nhiệt tự nhiên và các bộ phận chịu áp 16 bar giúp RY50-32-250 phù hợp với điều kiện làm việc của hệ thống dầu truyền nhiệt nhiệt độ cao.
Trong dây chuyền dán màng nhiệt tự động tích hợp bơm dầu truyền nhiệt RY50-32-250, bơm đảm nhiệm nhiệm vụ duy trì dòng dầu nóng tuần hoàn giữa bộ gia nhiệt và các bộ phận sử dụng nhiệt của dây chuyền. Tài liệu RY xác định đây là dòng bơm chuyên dùng để tuần hoàn dầu nóng trong hệ thống gia nhiệt công nghiệp, với nhiệt độ môi chất tối đa 350°C.
Việc ứng dụng cụ thể RY50-32-250 cho dây chuyền dán màng nhiệt không được nêu trực tiếp trong tài liệu nhà sản xuất; phần dưới đây mô tả nguyên lý tích hợp kỹ thuật dựa trên chức năng tuần hoàn dầu nóng của dòng RY.
Trong dây chuyền dán màng nhiệt, dầu tải nhiệt có thể được sử dụng làm môi chất trung gian để đưa nhiệt từ bộ gia nhiệt tới các trục, lô hoặc cụm ép cần duy trì nhiệt độ.
RY50-32-250 tạo dòng tuần hoàn theo chu trình:
Bơm RY50-32-250 → bộ gia nhiệt dầu → cụm sử dụng nhiệt → đường dầu hồi → bơm
Dầu liên tục nhận nhiệt, truyền nhiệt cho cụm dán màng rồi quay trở về hệ thống để được gia nhiệt lại. Nhờ vậy, nguồn nhiệt có thể được cung cấp liên tục trong quá trình dây chuyền vận hành.
RY50-32-250 hoạt động theo nguyên lý ly tâm. Động cơ truyền chuyển động qua khớp nối đến trục và bánh công tác. Dầu đi vào cửa hút hướng trục, nhận năng lượng từ bánh công tác rồi được đẩy ra cửa xả hướng tâm.
Dòng dầu tuần hoàn liên tục giúp đưa nhiệt đến cụm dán màng, hạn chế tình trạng nguồn nhiệt bị gián đoạn khi dây chuyền làm việc trong thời gian dài.
Trong quá trình dán màng nhiệt tự động, độ ổn định của nguồn nhiệt có ảnh hưởng đến khả năng gia nhiệt của cụm ép. Khi RY50-32-250 duy trì dòng dầu nóng liên tục, nhiệt lượng được vận chuyển đều hơn từ nguồn gia nhiệt tới thiết bị sử dụng nhiệt.
Về mặt bố trí hệ thống, nguyên lý có thể hiểu:
Dầu nóng ổn định → truyền nhiệt tới cụm dán → dầu giảm nhiệt → hồi về gia nhiệt → tiếp tục tuần hoàn.
Nhờ vòng tuần hoàn khép kín này, bơm trở thành bộ phận liên kết giữa nguồn tạo nhiệt và cụm dán màng.
Khi tích hợp RY50-32-250 vào dây chuyền, cần duy trì lưu lượng dầu trong vùng làm việc phù hợp của bơm. Nhà sản xuất lưu ý không vận hành dòng RY ở lưu lượng thấp hơn 30% lưu lượng thiết kế; nếu cần làm việc ở lưu lượng thấp nên bố trí đường hồi bypass để duy trì dòng dầu tối thiểu.
Dòng dầu ổn định giúp quá trình vận chuyển nhiệt diễn ra liên tục và hạn chế điều kiện vận hành bất lợi cho bơm.
Trước khi dây chuyền đưa dầu lên nhiệt độ làm việc, RY50-32-250 cần được gia nhiệt sơ bộ. Theo hướng dẫn của dòng RY, chênh lệch giữa nhiệt độ dầu tại cửa hút và thân bơm không được vượt quá 40°C, tốc độ tăng nhiệt không vượt quá 50°C/giờ.
Việc tăng nhiệt từ từ giúp thân bơm và các chi tiết bên trong giãn nở ổn định trước khi bước vào chu kỳ vận hành liên tục của dây chuyền.
Khi dây chuyền dán màng hoạt động tự động, bơm cần duy trì tuần hoàn dầu đồng bộ với quá trình gia nhiệt. Trong suốt thời gian vận hành cần theo dõi lưu lượng, áp suất cửa xả, nhiệt độ ổ trục, nhiệt độ thân bơm và độ rung. Đây cũng là các thông số được tài liệu RY yêu cầu kiểm tra thường xuyên.
Việc giám sát các thông số này giúp hệ thống dầu nóng duy trì trạng thái ổn định trong các chu kỳ dán màng kéo dài.
Dây chuyền dán màng nhiệt tự động tích hợp bơm dầu truyền nhiệt RY50-32-250 có thể sử dụng bơm làm thiết bị tạo tuần hoàn cho hệ thống dầu tải nhiệt. RY50-32-250 đưa dầu từ nguồn gia nhiệt tới cụm sử dụng nhiệt, sau đó đưa dầu hồi trở lại để tiếp tục chu trình.
Nhờ duy trì dòng dầu nóng liên tục, bơm đóng vai trò quan trọng trong việc kết nối nguồn gia nhiệt – đường dầu tuần hoàn – cụm dán màng, từ đó hỗ trợ dây chuyền duy trì quá trình cấp nhiệt ổn định và liên tục.

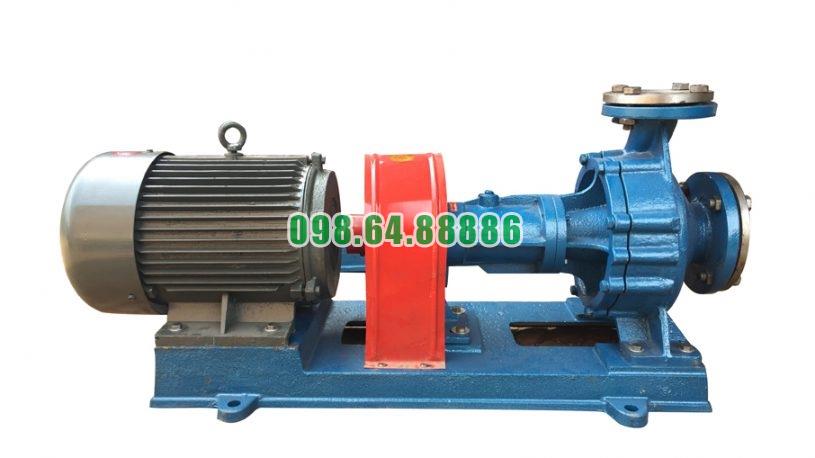

Bơm tuần hoàn dầu gia nhiệt RY50-32-250 cột áp 70 m, lưu lượng 18 m3/h, tốc độ 2900 vòng/phút, công suất 11 kW
