Những ưu điểm giúp Bơm dầu truyền nhiệt RY50-32-200 trở thành lựa chọn hàng đầu tập trung ở khả năng làm việc với dầu tải nhiệt nhiệt độ cao, kết cấu cơ khí gọn, nguyên lý bơm ly tâm ổn định, truyền động trực tiếp và thuận tiện cho quá trình bảo dưỡng. Đây là những yếu tố đặc biệt quan trọng đối với các hệ thống tuần hoàn dầu nóng phải hoạt động liên tục trong nhà máy.
RY50-32-200 thuộc dòng bơm RY chuyên dùng để vận chuyển chất lỏng nhiệt độ cao, ăn mòn yếu và không chứa hạt rắn. Khi được lựa chọn đúng điểm làm việc và lắp đặt đúng kỹ thuật, bơm có khả năng đáp ứng tốt yêu cầu tuần hoàn dầu tải nhiệt trong nhiều dây chuyền công nghiệp.
Ưu điểm nổi bật đầu tiên của Bơm dầu truyền nhiệt RY50-32-200 là được thiết kế riêng cho nhiệm vụ tuần hoàn dầu nóng.
Dòng RY có thể sử dụng với môi chất có nhiệt độ làm việc cao, phù hợp với các hệ thống gia nhiệt công nghiệp sử dụng dầu tải nhiệt làm môi chất truyền nhiệt.
Trong hệ thống dầu tải nhiệt, bơm thường phải làm việc nhiều giờ liên tục trong điều kiện nhiệt độ môi chất cao. Điều này đặt ra yêu cầu lớn đối với thân bơm, trục, ổ bi và bộ làm kín.
RY50-32-200 được phát triển cho chính điều kiện làm việc này, nhờ đó có lợi thế hơn so với các loại bơm nước thông thường khi đưa vào hệ thống tuần hoàn dầu nóng.
Một trong những ưu điểm giúp Bơm dầu truyền nhiệt RY50-32-200 trở thành lựa chọn hàng đầu là sử dụng nguyên lý bơm ly tâm.
Khi bánh công tác quay, dầu được đưa vào khu vực tâm bánh, nhận năng lượng từ bánh công tác rồi chuyển ra phía ngoài trước khi được dẫn tới cửa xả.
Quá trình diễn ra liên tục nên tạo dòng dầu tuần hoàn tương đối đều, rất phù hợp với hệ thống cần truyền nhiệt liên tục giữa nguồn gia nhiệt và thiết bị sử dụng nhiệt.
RY50-32-200 sử dụng động cơ kết nối với trục bơm thông qua khớp nối mềm.
Động cơ và bơm được bố trí đồng tâm trên cùng bệ máy, nhờ đó đường truyền mô-men tương đối trực tiếp:
Động cơ → khớp nối → trục bơm → bánh công tác.
Kết cấu này không cần sử dụng dây đai hoặc nhiều cấp truyền động phức tạp.
Việc giảm số lượng cơ cấu trung gian mang lại nhiều lợi ích như kết cấu gọn hơn, giảm số lượng chi tiết cần bảo dưỡng và giúp việc kiểm tra hệ thống truyền động trở nên thuận tiện hơn.
Trục của dòng RY được định vị bởi hai bộ vòng bi nằm trong thân ổ trục.
Hệ thống này có nhiệm vụ giữ trục tại vị trí thiết kế khi bánh công tác hoạt động ở tốc độ cao.
Khi ổ bi được bôi trơn đúng và bơm – động cơ được căn chỉnh đồng tâm chính xác, rôto có điều kiện quay ổn định hơn, góp phần hạn chế rung và tiếng ồn.
Đây là ưu điểm đáng chú ý đối với những hệ thống cần vận hành liên tục trong nhiều ca sản xuất.
RY50-32-200 sử dụng bộ chèn làm kín kết hợp với phớt dầu chịu nhiệt tại khu vực trục.
Đây là vị trí quan trọng vì trục phải vừa quay liên tục vừa xuyên qua khu vực chứa dầu nóng.
Hệ thống làm kín giúp hạn chế dầu rò theo trục, đồng thời bảo vệ các khu vực cơ khí liên quan.
Bộ chèn làm kín có thể được tháo ra kiểm tra trong quá trình bảo dưỡng. Khi chi tiết bị mòn, kỹ thuật viên có thể tiến hành điều chỉnh hoặc thay thế mà không cần thay toàn bộ cụm bơm.
Khả năng bảo dưỡng từng bộ phận giúp giảm thời gian và chi phí sửa chữa trong quá trình sử dụng lâu dài.
Một ưu điểm nổi bật khác của dòng RY là sử dụng cơ chế tản nhiệt tự nhiên thay cho hệ thống làm mát bằng nước truyền thống.
Đặc điểm này giúp giảm sự phụ thuộc vào đường nước làm mát và các thiết bị phụ trợ liên quan.
Nhờ vậy, cụm RY50-32-200 có thể được bố trí gọn hơn trong khu vực sản xuất, đồng thời giảm số lượng đường ống và phụ kiện cần quản lý.
Bơm RY sử dụng cửa hút theo hướng trục và cửa xả hướng tâm theo phương thẳng đứng.
Cách bố trí này phù hợp với nguyên lý làm việc của bơm ly tâm.
Cửa hút hướng trục đưa dầu về vùng trung tâm của bánh công tác. Khi bánh quay, dầu nhận năng lượng và được chuyển ra phía chu vi.
Cửa xả hướng thẳng đứng giúp đường ống có thể được dẫn lên tuyến ống chính của hệ thống, tạo điều kiện thuận lợi khi bố trí thiết bị trong phòng máy hoặc khu vực lò dầu tải nhiệt.
Bơm dầu truyền nhiệt RY50-32-200 có nhiều điểm làm việc trên đường đặc tính. Vì vậy, việc lựa chọn điểm làm việc phù hợp với lưu lượng và cột áp của hệ thống đặc biệt quan trọng.
Khi bơm vận hành trong vùng phù hợp, dòng chảy bên trong bánh công tác ổn định hơn và tải tác động lên các bộ phận cơ khí cũng hợp lý hơn.
Ngược lại, vận hành kéo dài ở lưu lượng quá thấp hoặc quá xa vùng đặc tính có thể làm giảm hiệu quả và tăng rung động.
Chính khả năng lựa chọn điểm làm việc theo nhu cầu hệ thống giúp RY50-32-200 linh hoạt khi ứng dụng vào các dây chuyền tuần hoàn dầu nóng.
Các nhà máy sử dụng dầu tải nhiệt thường yêu cầu bơm tuần hoàn làm việc liên tục trong nhiều giờ.
Trong điều kiện đó, một bơm phù hợp cần đáp ứng đồng thời nhiều yếu tố:
RY50-32-200 hội tụ nhiều đặc điểm cơ khí phục vụ trực tiếp cho những yêu cầu này.
Một ưu điểm quan trọng khác của RY50-32-200 là kết cấu cho phép tháo các cụm cơ khí theo trình tự tương đối rõ ràng.
Khi cần sửa chữa, kỹ thuật viên có thể tiếp cận lần lượt:
Các chi tiết mòn hoặc hư hỏng có thể được kiểm tra và thay riêng.
Đối với dây chuyền sản xuất, khả năng sửa chữa thuận tiện có ý nghĩa rất lớn. Thời gian tháo lắp càng ngắn thì khả năng đưa hệ thống trở lại vận hành càng nhanh.
Đây là một trong những yếu tố khiến dòng RY được đánh giá phù hợp với các hệ thống dầu tải nhiệt công nghiệp.
Trong những dây chuyền không được phép ngừng tuần hoàn dầu trong thời gian dài, RY50-32-200 có thể được bố trí theo phương án một bơm hoạt động và một bơm dự phòng.
Khi bơm chính cần bảo dưỡng, bơm dự phòng có thể được đưa vào làm việc để giảm thời gian gián đoạn sản xuất.
Khả năng này đặc biệt quan trọng đối với hệ thống nhiệt hoạt động liên tục.
Một ưu điểm của RY50-32-200 là các yêu cầu lắp đặt và vận hành được xác định tương đối rõ ràng.
Để bơm phát huy độ ổn định cần chú ý đến việc căn đồng tâm giữa bơm và động cơ, đỡ đường ống độc lập, mồi đầy môi chất, kiểm tra chiều quay, gia nhiệt từ từ và bảo đảm đủ dầu bôi trơn.
Khi thực hiện đúng những yêu cầu này, nhiều nguyên nhân phổ biến gây rung, nóng ổ bi hoặc hư hỏng bộ làm kín có thể được hạn chế.
Một yếu tố khác trong những ưu điểm giúp Bơm dầu truyền nhiệt RY50-32-200 trở thành lựa chọn hàng đầu là khả năng ứng dụng trong nhiều hệ thống công nghiệp sử dụng dầu nóng.
Dòng RY có thể được sử dụng trong các lĩnh vực như:
Phạm vi ứng dụng rộng giúp RY50-32-200 dễ được tích hợp vào nhiều dạng hệ thống tuần hoàn nhiệt khác nhau.
Xét tổng thể, giá trị của RY50-32-200 nằm ở sự kết hợp giữa khả năng chịu nhiệt, nguyên lý ly tâm, cấu tạo cơ khí và tính thuận tiện trong vận hành.
Bơm có kết cấu đỡ một phía, cửa hút hướng trục, cửa xả hướng tâm, cụm rôto được đỡ bằng hai ổ bi, khớp nối mềm truyền động trực tiếp và hệ thống làm kín phù hợp với môi chất dầu nóng.
Đồng thời, cơ chế tản nhiệt tự nhiên giúp giảm phụ thuộc vào hệ thống làm mát bằng nước, góp phần làm kết cấu toàn cụm đơn giản hơn.
Những ưu điểm giúp Bơm dầu truyền nhiệt RY50-32-200 trở thành lựa chọn hàng đầu nằm ở khả năng làm việc với dầu tải nhiệt nhiệt độ cao, nguyên lý ly tâm tạo dòng tuần hoàn liên tục, kết cấu truyền động trực tiếp, hai ổ bi định vị rôto, hệ thống làm kín phù hợp và cơ chế tản nhiệt tự nhiên.
Bên cạnh đó, thiết kế tương đối gọn, khả năng tháo lắp từng cụm và sự thuận tiện trong bảo dưỡng giúp RY50-32-200 đáp ứng tốt yêu cầu của các hệ thống gia nhiệt công nghiệp cần vận hành lâu dài.
Khi được lựa chọn đúng điểm làm việc, căn chỉnh chính xác, bôi trơn đầy đủ và vận hành đúng quy trình, Bơm dầu truyền nhiệt RY50-32-200 trở thành một lựa chọn đáng chú ý cho các dây chuyền tuần hoàn dầu tải nhiệt yêu cầu sự ổn định, độ bền và tính thuận tiện trong bảo trì
Bơm dầu truyền nhiệt RY50-32-200 hoạt động theo nguyên lý của bơm ly tâm, sử dụng chuyển động quay của bánh công tác để truyền năng lượng từ động cơ sang chất lỏng. Trong hệ thống dầu tải nhiệt, nguyên lý này giúp dầu nóng được hút vào bơm, tăng vận tốc và áp suất, sau đó được đẩy liên tục vào đường ống tuần hoàn.
Với tốc độ quay 2.900 vòng/phút, động cơ truyền chuyển động qua khớp nối đến trục bơm và bánh công tác. Khi bánh công tác quay, dầu tải nhiệt được dẫn từ cửa hút vào vùng trung tâm bánh công tác rồi chuyển động ra phía ngoài dưới tác động của lực ly tâm. Đây là cơ sở của nguyên lý ly tâm truyền dẫn chất lỏng của Bơm dầu truyền nhiệt RY50-32-200.
RY50-32-200 có cửa hút được bố trí theo hướng trục. Khi bơm hoạt động và thân bơm đã được mồi đầy môi chất, dầu tải nhiệt từ đường hút đi vào khu vực tâm của bánh công tác.
Đây là vị trí bắt đầu quá trình truyền năng lượng cho chất lỏng. Dầu đi vào gần tâm quay, sau đó tiếp xúc với các cánh của bánh công tác đang quay ở tốc độ cao.
Động cơ cung cấp công suất cho bơm thông qua khớp nối mềm. Chuyển động quay được truyền từ trục động cơ sang trục bơm và cuối cùng tới bánh công tác.
Ở RY50-32-200, tốc độ quay sử dụng là 2.900 vòng/phút. Khi bánh công tác đạt tốc độ làm việc, các cánh bơm liên tục tác động lên dầu tải nhiệt nằm trong các khoang giữa cánh.
Khi bánh công tác quay, dầu bên trong cũng chuyển động quay theo. Dưới tác động của chuyển động này, dầu có xu hướng dịch chuyển từ khu vực tâm bánh công tác ra phía mép ngoài.
Trong quá trình di chuyển, dầu nhận thêm năng lượng từ bánh công tác. Vận tốc của dòng dầu tăng lên đáng kể trước khi dầu rời khỏi bánh công tác.
Đây chính là giai đoạn quan trọng nhất trong nguyên lý ly tâm truyền dẫn chất lỏng của Bơm dầu truyền nhiệt RY50-32-200: năng lượng cơ học từ động cơ được truyền qua trục và bánh công tác rồi chuyển thành năng lượng của dòng chất lỏng.
Khi dầu bên trong bánh công tác liên tục bị đưa từ tâm ra phía ngoài, khu vực gần tâm bánh công tác có điều kiện tiếp nhận lượng dầu mới từ đường hút.
Nhờ vậy, quá trình hút và đẩy diễn ra liên tục:
Dầu vào tâm bánh công tác → nhận năng lượng → dịch chuyển ra phía ngoài → đi vào thân bơm → được dẫn đến cửa xả.
Miễn là đường hút được cấp đủ dầu và bơm được mồi đúng kỹ thuật, chu trình này được duy trì liên tục trong suốt thời gian hoạt động.
Sau khi rời khỏi bánh công tác, dầu có vận tốc cao đi vào không gian của thân bơm.
Thiết kế thân bơm có nhiệm vụ thu dòng chất lỏng từ bánh công tác và hướng nó tới cửa xả. Trong quá trình này, một phần động năng của dầu được chuyển thành năng lượng áp suất.
Nhờ đó, dầu không chỉ có vận tốc mà còn có đủ áp lực để vượt qua trở lực của đường ống, van, co nối và thiết bị trao đổi nhiệt phía sau.
Đối với RY50-32-200, bộ thông số đang sử dụng có cột áp 50 m. Cột áp thể hiện khả năng mà bơm có thể cung cấp năng lượng cho dòng dầu để khắc phục tổn thất của hệ thống.
Cột áp không đơn giản là chiều cao mà dầu được đẩy lên. Trong hệ thống dầu tải nhiệt kín, nó chủ yếu được sử dụng để vượt qua tổng trở lực do:
Chính nguyên lý ly tâm của bánh công tác tạo ra nguồn năng lượng cần thiết cho quá trình này.
Trong điều kiện làm việc đang sử dụng, RY50-32-200 có lưu lượng 18 m³/h.
Lưu lượng được hình thành nhờ bánh công tác liên tục đưa dầu ra khỏi khu vực tâm và chuyển dầu tới cửa xả. Đồng thời, lượng dầu mới liên tục đi vào từ đường hút.
Quá trình hút – tăng năng lượng – đẩy ra diễn ra hàng nghìn vòng mỗi phút, tạo thành dòng chất lỏng gần như liên tục trong hệ thống.
Điều này rất phù hợp với hệ thống dầu tải nhiệt vì yêu cầu quan trọng là duy trì dòng dầu tuần hoàn đều giữa nguồn gia nhiệt và thiết bị sử dụng nhiệt.
Trong một vòng dầu tải nhiệt, bơm không cần vận chuyển môi chất từ nơi này sang nơi khác rồi kết thúc. Thay vào đó, dầu phải lưu thông liên tục theo vòng kín:
Nguồn gia nhiệt → RY50-32-200 → thiết bị sử dụng nhiệt → đường hồi → nguồn gia nhiệt.
Nguyên lý bơm ly tâm thích hợp với nhiệm vụ này vì bánh công tác quay liên tục tạo ra dòng chất lỏng liên tục.
Khi bơm hoạt động ổn định, dầu nóng liên tục được đưa ra khỏi nguồn gia nhiệt và dầu đã giảm nhiệt liên tục quay về để nhận nhiệt trở lại.
Bánh công tác là bộ phận trung tâm của nguyên lý ly tâm truyền dẫn chất lỏng của Bơm dầu truyền nhiệt RY50-32-200.
Bánh công tác thực hiện ba nhiệm vụ liên quan trực tiếp đến dòng dầu:
Dầu từ cửa hút đi vào gần tâm bánh công tác, nơi vận tốc vòng thấp hơn so với mép ngoài.
Các cánh bánh công tác quay tác động lên dầu, làm dầu tăng vận tốc và dịch chuyển ra ngoài.
Sau khi đạt vùng ngoài bánh công tác, dầu được đưa vào thân bơm để tiếp tục chuyển đổi vận tốc thành áp suất trước khi đi ra cửa xả.
Do đó, tình trạng của bánh công tác ảnh hưởng trực tiếp đến lưu lượng và cột áp mà bơm có thể tạo ra.
Bánh công tác phải quay đúng chiều thiết kế thì các cánh mới có thể truyền năng lượng cho dầu theo đúng hướng.
Đối với dòng RY, khi quan sát từ phía khớp nối, chiều quay đúng của trục bơm là theo chiều kim đồng hồ.
Nếu động cơ quay ngược, bánh công tác vẫn chuyển động nhưng khả năng tạo lưu lượng và cột áp sẽ giảm mạnh. Vì vậy, kiểm tra chiều quay trước khi đưa RY50-32-200 vào vận hành là bước quan trọng để bảo đảm nguyên lý ly tâm hoạt động đúng.
Bơm ly tâm cần có chất lỏng bên trong thân bơm trước khi khởi động. Nếu trong bánh công tác chủ yếu là không khí, khả năng tạo dòng dầu sẽ bị ảnh hưởng.
Do đó, RY50-32-200 cần được mồi đầy dầu tải nhiệt và xả khí trước khi vận hành.
Việc giữ đường hút kín, hạn chế không khí lọt vào hệ thống cũng rất quan trọng. Nếu có nhiều khí trong đường hút, dòng dầu qua bánh công tác có thể mất ổn định, dẫn tới rung, tiếng ồn hoặc suy giảm lưu lượng.
Một ưu điểm của nguyên lý ly tâm truyền dẫn chất lỏng của RY50-32-200 là khả năng tạo dòng dầu tương đối liên tục.
Bánh công tác quay đều ở tốc độ cao nên dầu được hút và đẩy liên tục, thay vì tạo ra từng chu kỳ hút – đẩy riêng biệt như một số loại bơm thể tích.
Đặc tính này phù hợp với hệ thống truyền nhiệt bởi bộ trao đổi nhiệt, áo gia nhiệt và lò dầu nóng thường cần một dòng dầu tuần hoàn đều để duy trì khả năng truyền nhiệt ổn định.
Nguyên lý ly tâm truyền dẫn chất lỏng của Bơm dầu truyền nhiệt RY50-32-200 dựa trên việc động cơ truyền chuyển động đến bánh công tác thông qua trục bơm. Dầu tải nhiệt đi vào tâm bánh công tác, nhận năng lượng từ các cánh đang quay, chuyển động ra phía ngoài và đi vào thân bơm. Tại đây, một phần vận tốc của dòng dầu được chuyển thành áp suất trước khi dầu được đưa ra cửa xả.
Với lưu lượng 18 m³/h, cột áp 50 m, công suất động cơ 5,5 kW và tốc độ quay 2.900 vòng/phút, nguyên lý ly tâm giúp RY50-32-200 tạo dòng dầu tải nhiệt tuần hoàn liên tục trong hệ thống có yêu cầu tương ứng. Đây là nền tảng giúp bơm thực hiện hiệu quả nhiệm vụ vận chuyển dầu nóng giữa nguồn gia nhiệt và các thiết bị sử dụng nhiệt trong dây chuyền công nghiệp.

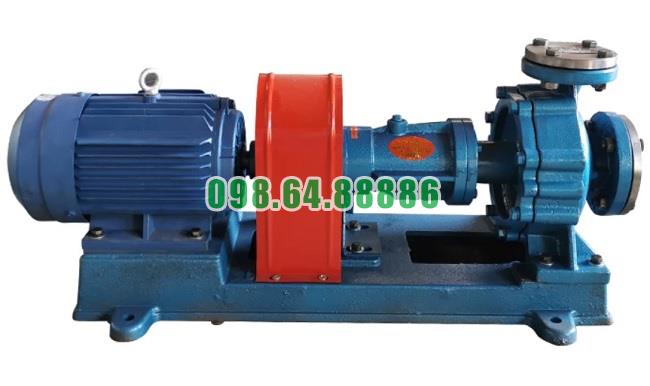

Bơm tuần hoàn dầu gia nhiệt RY50-32-200 cột áp 50 m, lưu lượng 18 m3/h, tốc độ 2900 vòng/phút, công suất 5.5 kW
