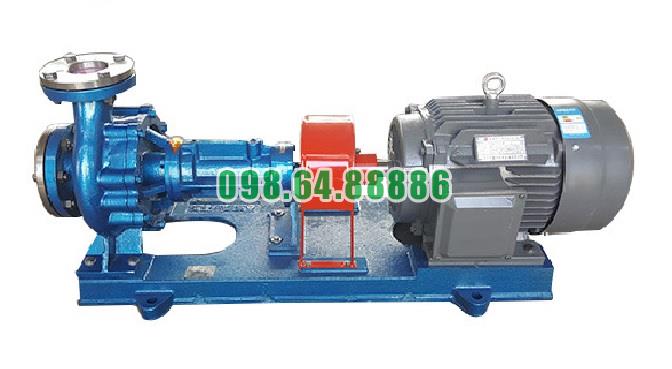

Bơm dầu gia nhiệt RY25-25-160 lưu lượng 3 m3/h, công suất 1.5 kW, cột áp 27 m, tốc độ 2.900 vòng/phút

Khả năng hoạt động ổn định trong dây chuyền nhiệt của Bơm dầu truyền nhiệt RY25-25-160

Bơm dầu truyền nhiệt RY25-25-160 được sử dụng để duy trì dòng dầu nóng tuần hoàn liên tục giữa bộ gia nhiệt và thiết bị tiêu thụ nhiệt. Với lưu lượng 3 m³/h, cột áp 27 m, công suất động cơ 1,5 kW và tốc độ quay 2.900 vòng/phút, bơm phù hợp với các dây chuyền nhiệt quy mô nhỏ và vừa có yêu cầu cấp nhiệt đều, vận hành liên tục và hạn chế gián đoạn.

Khả năng hoạt động ổn định của Bơm dầu truyền nhiệt RY25-25-160 không chỉ phụ thuộc vào công suất động cơ mà còn được tạo nên bởi kết cấu thủy lực, cụm trục, ổ bi, khớp nối, hệ thống làm kín và khả năng thích nghi với sự thay đổi nhiệt độ trong dây chuyền.

Duy trì lưu lượng dầu nóng liên tục

Trong dây chuyền nhiệt, dầu tải nhiệt phải liên tục di chuyển từ bộ gia nhiệt đến thiết bị sử dụng nhiệt rồi quay trở lại bơm. Bơm RY25-25-160 tạo lưu lượng thiết kế 3 m³/h, giúp duy trì tốc độ tuần hoàn phù hợp trong hệ thống.

Dòng dầu liên tục mang lại ba tác dụng quan trọng:

• Đưa nhiệt từ bộ gia nhiệt đến thiết bị sản xuất.
• Hạn chế dầu lưu lại quá lâu tại một vị trí.
• Giúp nhiệt độ trong toàn bộ đường ống được phân bố đồng đều hơn.

Khi lưu lượng được duy trì ổn định, nhiệt lượng truyền đến bồn, khuôn, áo gia nhiệt hoặc thiết bị trao đổi nhiệt ít bị dao động. Điều này giúp dây chuyền giữ nhiệt độ làm việc ổn định và hạn chế tình trạng khu vực quá nóng trong khi khu vực khác thiếu nhiệt.

Cột áp 27 m giúp thắng trở lực đường ống

Dây chuyền nhiệt thường có nhiều đoạn ống, van, co, cút, bộ lọc và thiết bị trao đổi nhiệt. Các bộ phận này tạo ra trở lực cản trở dòng dầu tuần hoàn.

Cột áp 27 m của Bơm dầu truyền nhiệt RY25-25-160 giúp dầu vượt qua trở lực của hệ thống và tiếp tục quay về đường hồi. Khi cột áp phù hợp, lưu lượng dầu tại các vị trí trong dây chuyền được duy trì ổn định hơn.

Nếu bơm không tạo đủ cột áp, dầu sẽ lưu thông chậm, nhiệt độ tại thiết bị sử dụng nhiệt khó đạt yêu cầu. Ngược lại, khi bơm được lựa chọn đúng với trở lực của hệ thống, dòng dầu đi qua dây chuyền đều hơn, áp suất ít biến động và quá trình truyền nhiệt ổn định hơn.

Tốc độ quay ổn định hỗ trợ quá trình cấp nhiệt

Bơm RY25-25-160 làm việc ở tốc độ 2.900 vòng/phút. Tốc độ quay này giúp bánh công tác liên tục truyền năng lượng cho dầu tải nhiệt.

Khi động cơ vận hành ổn định, bánh công tác tạo ra dòng dầu đều tại cửa xả. Lưu lượng và áp suất không bị thay đổi theo từng chu kỳ như ở một số loại bơm thể tích.

Dòng chảy liên tục của bơm ly tâm phù hợp với dây chuyền nhiệt vì hệ thống cần dầu nóng lưu thông đều, không bị ngắt quãng hoặc xuất hiện xung áp lớn.

Cửa hút hướng trục giúp dầu vào bơm ổn định

Cửa hút của Bơm dầu truyền nhiệt RY25-25-160 được bố trí theo hướng trục. Dầu từ đường hồi đi thẳng vào vùng tâm bánh công tác mà không phải đổi hướng đột ngột ngay trước khi vào bơm.

Cách bố trí này giúp dòng dầu vào bánh công tác ổn định hơn, hạn chế sự phân bố không đều tại cửa hút. Khi bánh công tác tiếp nhận dầu liên tục, lực thủy lực tác động lên cụm rôto cũng ít biến động hơn.

Dòng hút ổn định góp phần giảm rung, giảm tiếng ồn và duy trì áp suất đầu ra đều trong dây chuyền nhiệt.

Cụm trục và hai ổ bi giữ bánh công tác ổn định

Trục bơm được đỡ và định vị bởi hai ổ bi đặt trong thân ổ trục. Một ổ bi nằm gần phía bánh công tác, ổ còn lại nằm gần phía khớp nối.

Hai ổ bi giúp giữ trục đúng tâm khi quay ở tốc độ cao. Nhờ đó, bánh công tác hạn chế bị đảo, nghiêng hoặc cọ vào thân bơm.

Khi cụm trục ổn định:

• Bánh công tác quay đều.
• Lưu lượng dầu ít dao động.
• Độ rung của bơm được hạn chế.
• Bộ làm kín ít chịu ma sát lệch tâm.
• Trục và ổ bi ít bị mài mòn bất thường.

Đây là yếu tố quan trọng giúp Bơm dầu truyền nhiệt RY25-25-160 duy trì hoạt động liên tục trong dây chuyền nhiệt.

Khớp nối mềm giúp truyền động êm

Động cơ và trục bơm được liên kết bằng khớp nối mềm kiểu ba chấu. Phần tử đàn hồi nằm giữa hai nửa khớp nối có nhiệm vụ truyền mô-men và hấp thụ một phần rung động nhỏ.

Khi động cơ khởi động hoặc tải trong dây chuyền thay đổi, khớp nối mềm giúp giảm lực va đập truyền trực tiếp sang trục bơm. Nhờ đó, cụm ổ bi và bánh công tác ít chịu tải đột ngột.

Khớp nối mềm cũng hỗ trợ bù sai lệch rất nhỏ giữa trục động cơ và trục bơm. Tuy nhiên, để bơm hoạt động ổn định lâu dài, hai trục vẫn phải được căn chỉnh đồng tâm chính xác.

Thiết kế tản nhiệt tự nhiên phù hợp với dầu nóng

Bơm dầu truyền nhiệt RY25-25-160 sử dụng cơ chế tản nhiệt tự nhiên, không cần hệ thống nước làm mát riêng.

Thân bơm nóng được bố trí cách cụm ổ trục thông qua nắp bơm và giá đỡ. Khoảng cách này làm giảm lượng nhiệt truyền trực tiếp đến ổ bi, chất bôi trơn và khớp nối.

Nhiệt được phát tán qua các bề mặt kim loại tiếp xúc với không khí. Thiết kế này giúp:

• Hạn chế nhiệt tích tụ tại cụm ổ trục.
• Giảm nguy cơ mỡ bôi trơn bị biến chất.
• Không phụ thuộc vào nguồn nước làm mát.
• Hạn chế sự cố do tắc hoặc rò rỉ đường nước.
• Đơn giản hóa hệ thống phụ trợ của dây chuyền.

Việc không sử dụng nước làm mát cũng giúp giảm nguy cơ nước xâm nhập vào hệ thống dầu truyền nhiệt.

Bộ làm kín duy trì độ kín trong quá trình tuần hoàn

Cụm làm kín của bơm sử dụng bộ chèn packing kết hợp với phớt dầu chịu nhiệt. Các bộ phận này được bố trí quanh trục tại vị trí chuyển tiếp giữa buồng bơm và thân ổ trục.

Bộ làm kín giúp hạn chế dầu nóng rò rỉ dọc theo trục, đồng thời bảo vệ cụm ổ bi phía sau. Khi khu vực làm kín hoạt động ổn định, lượng dầu trong hệ thống được duy trì và áp suất tuần hoàn ít bị suy giảm.

Để tránh phát sinh nhiệt ma sát, packing cần được điều chỉnh ở mức phù hợp. Siết quá chặt có thể làm trục nóng và tăng tải động cơ, trong khi để quá lỏng sẽ gây rò rỉ dầu.

Khả năng thích nghi với quá trình tăng nhiệt

Trong dây chuyền nhiệt, nhiệt độ dầu không tăng ngay lập tức mà được nâng dần từ nhiệt độ ban đầu lên nhiệt độ làm việc. Trong quá trình này, thân bơm, trục, nắp bơm và các chi tiết liên kết đều giãn nở.

Bơm RY25-25-160 có kết cấu phù hợp với quá trình gia nhiệt từ từ. Khi được vận hành đúng kỹ thuật, các chi tiết giãn nở tương đối đồng đều, hạn chế biến dạng và mất đồng tâm.

Gia nhiệt từ từ giúp:

• Giảm ứng suất nhiệt trên thân bơm.
• Hạn chế thay đổi đột ngột tại bộ làm kín.
• Tránh trục bị kẹt do giãn nở không đều.
• Bảo vệ ổ bi và phớt dầu.
• Duy trì độ ổn định của cụm truyền động.

Khả năng thích nghi với thay đổi nhiệt độ là điều kiện quan trọng để bơm hoạt động liên tục trong dây chuyền nhiệt.

Duy trì lưu lượng tối thiểu để tránh mất ổn định

Bơm không nên hoạt động trong thời gian dài ở lưu lượng nhỏ hơn 30% lưu lượng thiết kế. Với Bơm dầu truyền nhiệt RY25-25-160, lưu lượng tối thiểu tương ứng khoảng 0,9 m³/h.

Khi lưu lượng quá thấp, dầu bên trong thân bơm có thể tuần hoàn cục bộ, làm nhiệt độ tăng và dòng chảy trở nên không ổn định. Tình trạng này có thể gây rung, tiếng ồn và ảnh hưởng đến bộ làm kín.

Nếu dây chuyền có thời điểm sử dụng ít nhiệt, nên bố trí đường hồi bypass tại cửa xả. Đường bypass giúp duy trì lượng dầu tối thiểu đi qua bơm ngay cả khi lưu lượng cấp đến thiết bị giảm xuống.

Các điều kiện giúp bơm hoạt động ổn định lâu dài

Khả năng hoạt động ổn định của Bơm dầu truyền nhiệt RY25-25-160 chỉ được duy trì khi hệ thống đáp ứng các điều kiện cơ bản:

• Thân bơm và đường hút luôn chứa đầy dầu.
• Không khí và hơi nước được loại bỏ khỏi hệ thống.
• Van hút được mở hoàn toàn khi bơm vận hành.
• Lưới lọc đường hút không bị tắc.
• Bơm và động cơ được căn chỉnh đồng tâm.
• Ổ bi được bôi trơn đúng loại và đủ lượng.
• Đường ống có giá đỡ độc lập.
• Lưu lượng làm việc được duy trì trong phạm vi phù hợp.
• Khu vực tản nhiệt quanh bơm luôn thông thoáng.

Khi các điều kiện này được bảo đảm, bơm có thể duy trì dòng dầu đều, hạn chế rung động và hỗ trợ dây chuyền giữ nhiệt độ ổn định.

Khả năng hoạt động ổn định trong dây chuyền nhiệt của Bơm dầu truyền nhiệt RY25-25-160 được tạo nên bởi lưu lượng 3 m³/h, cột áp 27 m, tốc độ quay 2.900 vòng/phút và kết cấu cơ khí phù hợp với môi trường dầu nóng.

Cửa hút hướng trục giúp dòng dầu đi vào bánh công tác ổn định, hai ổ bi giữ cụm rôto đúng tâm, khớp nối mềm giảm rung động và thiết kế tản nhiệt tự nhiên bảo vệ cụm ổ trục. Bộ làm kín hạn chế rò rỉ, còn khả năng thích nghi với giãn nở nhiệt giúp bơm duy trì hoạt động liên tục khi nhiệt độ hệ thống thay đổi.

Khi được lắp đặt đúng, gia nhiệt từ từ và duy trì đủ lưu lượng, Bơm dầu truyền nhiệt RY25-25-160 có thể cung cấp dòng dầu nóng đều, giúp dây chuyền nhiệt vận hành ổn định và hạn chế gián đoạn.

Ứng dụng Bơm dầu truyền nhiệt RY25-25-160 trong ngành sản xuất nhựa và cao su

Bơm dầu truyền nhiệt RY25-25-160 được sử dụng để tuần hoàn dầu nóng trong các thiết bị gia nhiệt của ngành sản xuất nhựa và cao su. Với lưu lượng 3 m³/h, cột áp 27 m, công suất động cơ 1,5 kW và tốc độ quay 2.900 vòng/phút, bơm phù hợp với những hệ thống có quy mô nhỏ và vừa, yêu cầu duy trì nhiệt độ ổn định trong quá trình sản xuất.

Vai trò chính của bơm là đưa dầu truyền nhiệt từ bộ gia nhiệt đến máy móc hoặc khuôn sản xuất, sau đó đưa dầu quay trở lại để tiếp tục gia nhiệt. Quá trình tuần hoàn liên tục giúp nhiệt được phân bố đều, hạn chế chênh lệch nhiệt độ giữa các vị trí trong thiết bị.

Ứng dụng trong hệ thống gia nhiệt khuôn nhựa

Trong sản xuất sản phẩm nhựa, nhiệt độ khuôn ảnh hưởng trực tiếp đến khả năng điền đầy vật liệu, thời gian định hình và chất lượng bề mặt sản phẩm. Bơm dầu truyền nhiệt RY25-25-160 có thể được sử dụng để đưa dầu nóng qua các đường dẫn nhiệt bên trong khuôn.

Dòng dầu tuần hoàn giúp khuôn đạt đến nhiệt độ cài đặt và duy trì mức nhiệt tương đối đồng đều trong suốt chu kỳ sản xuất. Nhờ đó, vật liệu nhựa được gia nhiệt ổn định hơn, hạn chế hiện tượng sản phẩm co ngót không đều, biến dạng hoặc xuất hiện khuyết tật bề mặt.

Lưu lượng 3 m³/h phù hợp với các cụm khuôn và thiết bị gia nhiệt có nhu cầu tuần hoàn dầu vừa phải, không yêu cầu lưu lượng quá lớn.

Ứng dụng trong máy ép nhựa và máy ép nhiệt

Bơm RY25-25-160 có thể tham gia vào hệ thống cấp nhiệt cho máy ép nhựa, máy ép tấm và các thiết bị ép nhiệt. Dầu truyền nhiệt được bơm qua các tấm ép hoặc khoang gia nhiệt để cung cấp nhiệt cho vật liệu.

Khi dầu di chuyển liên tục, nhiệt lượng được truyền đều lên bề mặt ép. Điều này giúp quá trình làm mềm, tạo hình và liên kết vật liệu diễn ra ổn định hơn.

Cột áp 27 m giúp bơm đưa dầu qua đường ống, van điều chỉnh và các đường dẫn nhỏ bên trong thiết bị. Khả năng tạo áp này đặc biệt cần thiết khi hệ thống có nhiều điểm uốn hoặc có tổn thất áp suất tương đối lớn.

Ứng dụng trong dây chuyền đùn nhựa

Trong dây chuyền đùn nhựa, một số bộ phận cần được kiểm soát nhiệt độ để vật liệu có độ mềm và độ nhớt phù hợp trước khi tạo hình. Bơm dầu truyền nhiệt RY25-25-160 có thể được dùng để tuần hoàn dầu nóng qua áo gia nhiệt của đầu đùn, khuôn đùn hoặc các bộ phận cần duy trì nhiệt.

Dòng dầu ổn định giúp hạn chế sự thay đổi nhiệt độ đột ngột, từ đó giảm nguy cơ vật liệu chảy không đều hoặc chất lượng sản phẩm thay đổi giữa các mẻ.

Bơm đặc biệt phù hợp với các dây chuyền nhỏ, thiết bị phụ trợ hoặc cụm gia nhiệt độc lập trong nhà máy nhựa.

Ứng dụng trong sản xuất cao su kỹ thuật

Trong ngành cao su, nhiều công đoạn cần nhiệt để làm mềm, định hình và lưu hóa vật liệu. Bơm dầu truyền nhiệt RY25-25-160 có thể được sử dụng trong hệ thống gia nhiệt của máy ép cao su, khuôn cao su và thiết bị tạo hình sản phẩm.

Dầu nóng được đưa qua tấm ép hoặc đường dẫn trong khuôn, truyền nhiệt đến vật liệu cao su. Sau khi giảm nhiệt, dầu quay về bộ gia nhiệt để tiếp tục chu trình.

Việc duy trì dòng dầu liên tục giúp nhiệt độ khuôn ổn định, hỗ trợ quá trình lưu hóa diễn ra đồng đều hơn. Điều này góp phần hạn chế tình trạng sản phẩm chín không đều, sai lệch độ cứng hoặc biến dạng sau khi tháo khuôn.

Ứng dụng trong máy cán cao su

Máy cán cao su yêu cầu kiểm soát nhiệt độ tại các trục hoặc bộ phận tiếp xúc với vật liệu. Bơm RY25-25-160 có thể tuần hoàn dầu truyền nhiệt qua hệ thống gia nhiệt của trục cán nhằm duy trì nhiệt độ phù hợp.

Nhiệt độ ổn định giúp cao su đạt độ mềm cần thiết, dễ cán thành tấm và duy trì chiều dày đồng đều hơn. Khi nhiệt được phân bố không đều, vật liệu có thể bám trục, khó tạo hình hoặc xuất hiện sai lệch chất lượng.

Với lưu lượng 3 m³/h, bơm phù hợp với các máy cán quy mô vừa phải hoặc hệ thống gia nhiệt cho từng cụm thiết bị riêng biệt.

Ứng dụng trong thiết bị lưu hóa cao su

Bơm dầu truyền nhiệt RY25-25-160 có thể cấp dầu nóng cho máy lưu hóa, khuôn lưu hóa và thiết bị ép sản phẩm cao su. Dầu nóng giúp nâng nhiệt khuôn đến mức yêu cầu và duy trì nhiệt trong suốt thời gian lưu hóa.

Khả năng tuần hoàn đều của bơm giúp hạn chế điểm quá nóng hoặc thiếu nhiệt trong khuôn. Nhờ đó, sản phẩm cao su có độ chín đồng đều, ổn định về độ đàn hồi và độ bền cơ học.

Bơm thích hợp với các sản phẩm như gioăng, đệm cao su, chi tiết kỹ thuật, tấm cao su và linh kiện cao su định hình.

Lợi ích khi sử dụng RY25-25-160 trong ngành nhựa và cao su

Ưu điểm chính của Bơm dầu truyền nhiệt RY25-25-160 trong ngành nhựa và cao su là khả năng duy trì dòng dầu nóng liên tục. Dòng dầu ổn định giúp nhiệt được truyền đều đến khuôn, trục cán, tấm ép và các bộ phận gia nhiệt.

Thông số lưu lượng 3 m³/h và cột áp 27 m đáp ứng tốt các hệ thống quy mô nhỏ và vừa. Động cơ 1,5 kW giúp bơm hoạt động với mức công suất phù hợp, tránh sử dụng thiết bị quá lớn so với nhu cầu thực tế.

Ngoài ra, bơm có kết cấu chuyên dùng cho dầu truyền nhiệt, phù hợp với môi trường sản xuất cần vận hành ổn định trong thời gian dài.

Bơm dầu truyền nhiệt RY25-25-160 được ứng dụng trong ngành sản xuất nhựa và cao su để tuần hoàn dầu nóng cho khuôn ép, máy ép nhiệt, máy đùn, máy cán và thiết bị lưu hóa.

Với lưu lượng 3 m³/h, cột áp 27 m, công suất 1,5 kW và tốc độ quay 2.900 vòng/phút, bơm phù hợp với các hệ thống gia nhiệt có quy mô nhỏ và vừa. Khả năng duy trì dòng dầu liên tục giúp nhiệt độ thiết bị ổn định, hỗ trợ quá trình tạo hình, ép và lưu hóa diễn ra đồng đều hơn.
