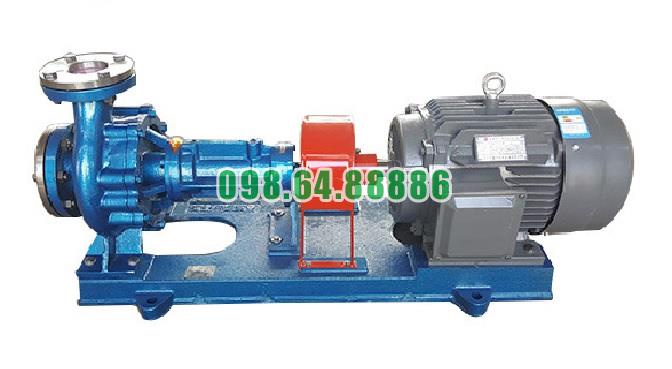

Khám phá chi tiết các cụm bộ phận chính của Bơm dầu truyền nhiệt RY80-50-250 giúp hiểu rõ cách thiết bị được tổ chức để thực hiện nhiệm vụ tuần hoàn dầu nóng. Về kết cấu, RY80-50-250 được chia thành năm cụm chính gồm cụm thân bơm, cụm rôto, cụm ổ trục, cụm làm kín và cụm truyền động. Các cụm này liên kết chặt chẽ với nhau, tạo thành một hệ thống cơ khí tương đối gọn và thuận tiện cho vận hành, tháo lắp.

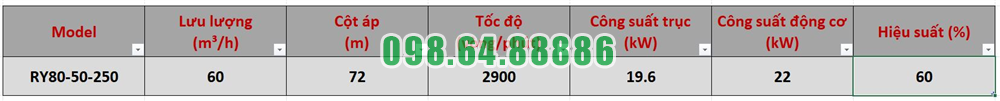

Với điểm làm việc 60 m³/h, cột áp 72 m, tốc độ 2.900 vòng/phút và công suất động cơ 22 kW, sự ổn định của từng cụm bộ phận có ảnh hưởng trực tiếp đến khả năng vận hành của RY80-50-250.
Cụm thân của Bơm dầu truyền nhiệt RY80-50-250 gồm hai bộ phận chính là thân bơm và nắp bơm. Đây là phần bao chứa khu vực bánh công tác và tạo không gian cho dầu tải nhiệt đi qua bơm.
Cửa hút được bố trí theo hướng trục, trong khi cửa xả bố trí hướng tâm theo phương thẳng đứng. Cách bố trí này tạo đường dẫn rõ ràng cho dầu từ phía hút đi vào bánh công tác rồi được đưa ra đường ống xả.
Thân bơm là bộ phận chính tiếp nhận dầu từ đường hút và dẫn dòng dầu sau khi nhận năng lượng từ bánh công tác tới cửa xả.
Do trực tiếp tiếp xúc với môi chất nóng, thân bơm thuộc nhóm bộ phận chịu áp của thiết bị. Mặt bích hút, mặt bích xả và các bộ phận chịu áp của dòng RY được thiết kế theo cấp áp suất 16 bar.
Nắp bơm nằm giữa khu vực thân bơm và cụm ổ trục. Đây cũng là khu vực liên quan đến bộ chèn làm kín và các chi tiết ngăn môi chất thoát theo trục.
Khi bảo dưỡng, cụm nắp bơm có thể được tháo cùng thân ổ trục và rôto ra khỏi thân bơm, giúp tiếp cận các chi tiết bên trong.
Cụm rôto của RY80-50-250 gồm bánh công tác, trục bơm và đai ốc hãm bánh công tác. Đây là cụm quay trực tiếp tham gia vào quá trình truyền năng lượng từ động cơ sang dầu tải nhiệt.
Bánh công tác quay cùng trục bơm. Khi hoạt động ở tốc độ 2.900 vòng/phút, bánh công tác truyền năng lượng cho dầu, tạo điều kiện để dòng chất lỏng đi từ cửa hút sang cửa xả.
Đối với điểm làm việc đang xét của RY80-50-250, cụm rôto giúp bơm đạt lưu lượng 60 m³/h và cột áp 72 m.
Trục bơm tiếp nhận mô-men từ động cơ thông qua khớp nối và truyền chuyển động trực tiếp đến bánh công tác.
Đai ốc bánh công tác có nhiệm vụ cố định bánh công tác trên trục. Sự chắc chắn của mối liên kết này rất quan trọng khi rôto quay liên tục ở tốc độ cao.
Cụm ổ trục của Bơm dầu truyền nhiệt RY80-50-250 gồm thân ổ trục và hai bộ vòng bi. Chức năng chính của cụm này là đỡ và định vị rôto trong quá trình vận hành.
Đây là một trong những cụm cơ khí quan trọng nhất đối với độ ổn định của bơm.
Hai ổ bi hỗ trợ duy trì vị trí của trục khi rôto quay. Nếu ổ bi bị mòn, thiếu bôi trơn hoặc hư hỏng, bơm có thể xuất hiện rung, tiếng ồn hoặc nhiệt độ ổ trục tăng cao.
Trong kết cấu còn có các chi tiết liên quan như nắp chặn ổ trục, vòng dầu và ống dẫn dầu, phục vụ cho việc bố trí và bôi trơn cụm ổ trục.
Ổ bi phía bánh công tác sử dụng dầu tải nhiệt sạch trong khoang ổ trục để bôi trơn. Ổ bi phía khớp nối sử dụng loại mỡ bôi trơn theo yêu cầu kỹ thuật của nhà sản xuất.
Việc duy trì bôi trơn đúng giúp giảm ma sát và hỗ trợ cụm rôto quay ổn định.
Cụm làm kín của RY80-50-250 sử dụng sự kết hợp giữa bộ chèn làm kín (packing) và phớt dầu cao su chịu nhiệt.
Nhiệm vụ của cụm này là kiểm soát sự rò rỉ tại khu vực trục đi xuyên qua nắp bơm, nơi có sự tiếp giáp giữa phần quay và phần cố định.
Packing được bố trí trong buồng làm kín trên nắp bơm. Đây là bộ phận trực tiếp tham gia hạn chế dầu thoát ra ngoài theo trục.
Khi tháo bơm, bộ chèn làm kín và vòng chặn có thể được lấy ra khỏi buồng làm kín để kiểm tra hoặc thay thế khi cần.
Phớt dầu cao su là một chi tiết khác trong hệ thống làm kín. Bộ phận này được bố trí trong khu vực cụm ổ trục, góp phần kiểm soát chất bôi trơn và bảo vệ khu vực làm việc của ổ bi.

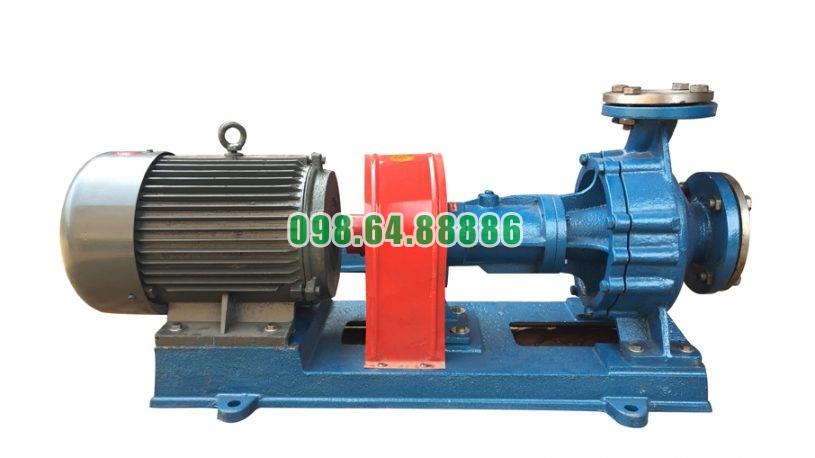

Cụm truyền động là phần kết nối Bơm dầu truyền nhiệt RY80-50-250 với động cơ. Bơm sử dụng khớp nối mềm kiểu ba chấu để truyền chuyển động từ động cơ sang trục bơm.
Bơm và động cơ được lắp đồng tâm trên cùng một bệ máy, tạo thành một cụm truyền động thống nhất.
Khi động cơ hoạt động, mô-men được truyền qua khớp nối đến trục bơm, sau đó từ trục truyền đến bánh công tác.
Quan sát từ phía khớp nối, chiều quay đúng của trục bơm là theo chiều kim đồng hồ.
Bơm và động cơ cần được căn chỉnh chính xác. Nếu hai trục lệch tâm, tải không mong muốn có thể tác động lên khớp nối và ổ bi, gây rung hoặc làm cụm rôto hoạt động không ổn định.
Vì vậy, cụm truyền động không chỉ thực hiện nhiệm vụ truyền công suất mà còn cần được lắp đặt chính xác để bảo vệ các cụm cơ khí phía trong.
Năm cụm chính của RY80-50-250 không hoạt động độc lập. Cụm truyền động đưa công suất từ động cơ tới cụm rôto; cụm rôto quay bên trong cụm thân bơm để tạo dòng dầu; cụm ổ trục đỡ và định vị hệ thống quay; còn cụm làm kín kiểm soát rò rỉ tại khu vực trục.
Chính cách tổ chức này tạo thành kết cấu hoàn chỉnh của Bơm dầu truyền nhiệt RY80-50-250.
Khám phá chi tiết các cụm bộ phận chính của Bơm dầu truyền nhiệt RY80-50-250 cho thấy thiết bị được cấu thành từ năm cụm trọng tâm: thân bơm, rôto, ổ trục, làm kín và truyền động.
Trong đó, thân bơm tạo không gian dẫn dầu; bánh công tác và trục tạo chuyển động tuần hoàn; hai ổ bi đỡ và định vị rôto; packing kết hợp phớt dầu đảm nhiệm chức năng làm kín; còn khớp nối mềm truyền công suất từ động cơ tới bơm. Sự phối hợp chính xác giữa năm cụm này là nền tảng giúp RY80-50-250 duy trì hoạt động ổn định trong hệ thống tuần hoàn dầu tải nhiệt
Mẹo kéo dài tuổi thọ phớt làm kín Bơm dầu truyền nhiệt RY80-50-250 tập trung vào việc giảm nhiệt, rung động, lệch tâm và các tải bất thường tác động lên khu vực làm kín. Trên dòng RY, cụm làm kín sử dụng bộ chèn làm kín (packing) kết hợp phớt dầu cao su chịu nhiệt. Vì phải làm việc gần môi chất dầu nóng, tuổi thọ của cụm này phụ thuộc rất nhiều vào cách lắp đặt và vận hành bơm.
Với RY80-50-250 làm việc ở 60 m³/h, cột áp 72 m, tốc độ 2.900 vòng/phút và động cơ 22 kW, các biện pháp dưới đây đặc biệt quan trọng.
Một trong những cách quan trọng nhất để bảo vệ phớt làm kín là không đưa dầu nhiệt độ cao vào bơm quá đột ngột.
Trước khi khởi động với dầu nóng, cần cho dầu tuần hoàn qua thân bơm để gia nhiệt sơ bộ. Chênh lệch giữa nhiệt độ dầu tại cửa hút và nhiệt độ thân bơm không được vượt quá 40°C, đồng thời tốc độ tăng nhiệt không vượt quá 50°C/giờ.
Việc tăng nhiệt từ từ giúp thân bơm, trục và khu vực làm kín giãn nở tương đối đồng đều. Nhờ đó hạn chế biến dạng nhiệt và thay đổi vị trí tương đối giữa trục với bộ làm kín, những yếu tố có thể làm phớt nhanh xuống cấp.
Phớt cao su chịu nhiệt có khả năng làm việc trong môi trường nóng, nhưng điều đó không có nghĩa là nên để nó chịu thay đổi nhiệt độ đột ngột.
Gia nhiệt đúng quy trình giúp cụm làm kín thích nghi dần với nhiệt độ vận hành và là biện pháp đơn giản nhưng rất hiệu quả để hạn chế hư hỏng sớm.
Lệch tâm là một trong những yếu tố bất lợi nhất đối với tuổi thọ phớt làm kín RY80-50-250.
Bơm và động cơ truyền động với nhau thông qua khớp nối mềm. Nếu trục động cơ và trục bơm không đồng tâm, trục bơm có thể rung và chịu tải không đều khi quay ở tốc độ khoảng 2.900 vòng/phút.
Rung động này truyền trực tiếp tới khu vực làm kín, làm bộ chèn và phớt chịu ma sát, biến dạng hoặc mài mòn lớn hơn.
Theo yêu cầu lắp đặt của dòng RY, sai lệch đo tại vành ngoài khớp nối không được vượt quá 0,1 mm. Vì vậy, căn chỉnh chính xác ngay từ khi lắp đặt là một trong những biện pháp hiệu quả nhất để kéo dài tuổi thọ cụm làm kín.
Đường hút và đường xả của RY80-50-250 phải được đỡ hoặc treo độc lập.
Nếu trọng lượng đường ống truyền trực tiếp lên cửa hút hoặc cửa xả, thân bơm có thể chịu ứng suất và dịch chuyển tương đối so với cụm động cơ. Khi đó độ đồng tâm của trục có thể bị ảnh hưởng, kéo theo rung động và tải bất thường lên vùng làm kín.
Muốn phớt bền, cần bảo đảm hệ thống đường ống không kéo, đẩy hoặc tạo mô-men lên thân bơm.
Trước khi khởi động, thân bơm phải được mồi đầy môi chất. Trong quá trình mồi nên quay khớp nối bằng tay để đẩy không khí ra khỏi bơm.
Bơm làm việc khi thiếu môi chất hoặc có nhiều khí trong hệ thống sẽ dễ xuất hiện rung động và trạng thái vận hành không ổn định. Điều này không có lợi cho cụm làm kín.
Đối với RY80-50-250, nguyên tắc quan trọng là phải duy trì đủ môi chất trong bơm trước và trong quá trình hoạt động.
Dòng RY không nên hoạt động ở lưu lượng nhỏ hơn 30% lưu lượng thiết kế.
Với điểm làm việc 60 m³/h đang xét, việc duy trì bơm trong vùng vận hành phù hợp giúp dòng chảy qua bơm ổn định hơn và hạn chế các điều kiện bất lợi như rung động hoặc tăng nhiệt cục bộ.
Nếu hệ thống thường xuyên yêu cầu lưu lượng quá thấp, nên xem xét sử dụng bơm phù hợp hơn hoặc bố trí đường hồi/bypass tại cửa xả để bảo đảm lưu lượng tối thiểu qua bơm.
Khi RY80-50-250 đạt tốc độ ổn định, lưu lượng phải được điều chỉnh bằng van phía cửa xả.
Không nên khép van hút để điều chỉnh lưu lượng vì có thể gây xâm thực và làm bơm vận hành không ổn định.
Xâm thực và dòng chảy không ổn định tạo ra rung động, sau đó rung truyền qua trục tới bộ làm kín. Nếu hiện tượng này diễn ra kéo dài, tuổi thọ của phớt có thể giảm đáng kể.
Phớt làm kín và ổ bi là hai cụm khác nhau nhưng tình trạng ổ bi ảnh hưởng trực tiếp đến độ ổn định của trục.
Nếu ổ bi thiếu dầu, thiếu mỡ hoặc bị hư hỏng, trục có thể nóng, rung hoặc xuất hiện độ rơ. Khi trục không còn quay ổn định, bộ làm kín cũng phải chịu tải bất thường.
Vì vậy, cần bảo đảm ổ bi được bôi trơn đúng yêu cầu. Sau khoảng 300 giờ vận hành đầu tiên, ổ bi cần được kiểm tra; nếu xuất hiện rỗ, xước, cháy màu hoặc độ rơ bất thường thì phải thay mới.
Nếu ổ bi nóng bất thường, cần kiểm tra ngay độ đồng tâm, tình trạng bôi trơn và tình trạng của vòng bi.
Tiếp tục vận hành khi ổ bi đã có vấn đề không chỉ làm hỏng ổ bi mà còn có thể khiến trục rung hoặc lệch, gián tiếp làm hư hỏng phớt làm kín.
Trong quá trình khởi động, tài liệu quy định biên độ rung không được vượt quá 0,06 mm.
Rung động là dấu hiệu cần đặc biệt quan tâm khi muốn kéo dài tuổi thọ cụm làm kín. Nếu bơm rung bất thường, cần kiểm tra nguyên nhân ngay thay vì tiếp tục vận hành kéo dài.
Các nguyên nhân thường liên quan đến lệch tâm bơm – động cơ, ổ bi hỏng, đường ống truyền tải trọng lên bơm hoặc có không khí trong hệ thống.
Càng xử lý rung sớm, nguy cơ trục tác động bất lợi lên phớt càng thấp.
Bộ làm kín của dòng RY kết hợp chèn làm kín và phớt cao su. Khi bơm mới vận hành, có thể xuất hiện một lượng rò rỉ nhẹ.
Sau thời gian chạy rà, lượng rò rỉ có thể giảm dần và thậm chí hết.
Vì vậy, không nên tháo phớt ngay chỉ vì xuất hiện rò rỉ nhẹ trong giai đoạn đầu. Điều quan trọng là theo dõi xu hướng rò rỉ cùng với nhiệt độ, độ rung và trạng thái vận hành của bơm.
Nếu rò rỉ tăng lên, kéo dài hoặc đi kèm rung, nóng và tiếng ồn bất thường thì cần dừng bơm để kiểm tra.
RY80-50-250 không nên được dừng ngay khi dầu vẫn đang ở nhiệt độ quá cao.
Theo quy trình vận hành, chỉ dừng bơm khi nhiệt độ môi chất đã giảm xuống dưới 100°C. Sau đó đóng từ từ van xả và dừng động cơ, để rôto giảm tốc tự nhiên.
Cách dừng này hạn chế thay đổi nhiệt và thủy lực đột ngột tác động lên trục cũng như cụm làm kín.
Khi tháo bảo dưỡng bơm, cần kiểm tra tình trạng bộ chèn làm kín, phớt dầu, trục và các chi tiết liên quan.
Những chi tiết đã mòn, nứt, biến dạng hoặc hư hỏng phải được thay mới. Việc cố tiếp tục sử dụng phớt đã xuống cấp có thể khiến tình trạng rò rỉ ngày càng nghiêm trọng và ảnh hưởng đến độ an toàn của hệ thống dầu nóng.
Mẹo kéo dài tuổi thọ phớt làm kín Bơm dầu truyền nhiệt RY80-50-250 không nằm ở một thao tác riêng lẻ mà chủ yếu là giữ cho trục quay ổn định, nhiệt độ thay đổi từ từ và bơm luôn hoạt động đúng điều kiện thiết kế.
Quan trọng nhất là gia nhiệt từ từ, căn chỉnh đồng tâm chính xác, đỡ đường ống độc lập, mồi đầy dầu trước khi chạy, tránh lưu lượng quá thấp, bôi trơn ổ bi đúng cách và xử lý rung động ngay khi xuất hiện. Khi những điều kiện này được duy trì, bộ chèn làm kín và phớt cao su chịu nhiệt của RY80-50-250 sẽ ít phải chịu rung, ma sát và tải nhiệt bất thường, qua đó giúp kéo dài tuổi thọ cụm làm kín và hạn chế rò rỉ dầu trong quá trình vận hành

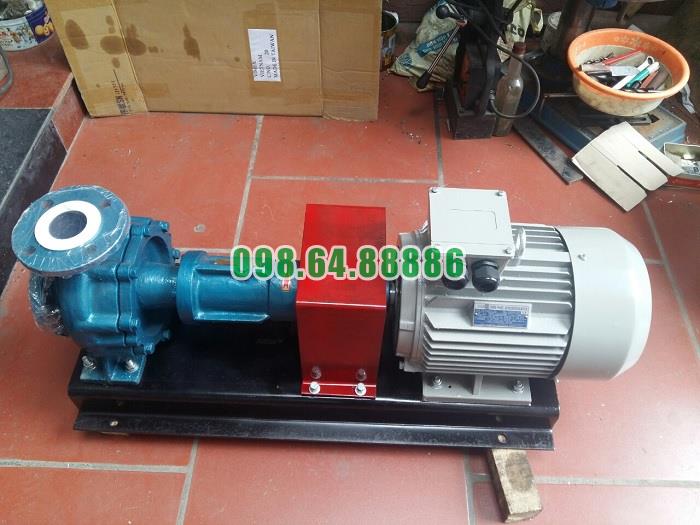

Bơm tuần hoàn dầu gia nhiệt RY80-50-250 cột áp 72 m, lưu lượng 60 m3/h, công suất 22 kW
