Bơm dầu truyền nhiệt RY80-50-200A là model thuộc dòng bơm tuần hoàn dầu nóng RY, được thiết kế cho các hệ thống gia nhiệt công nghiệp. Điểm đặc trưng của model này nằm ở kết cấu bơm ly tâm trục ngang, khả năng làm việc với dầu truyền nhiệt nhiệt độ cao, hệ thống tản nhiệt tự nhiên và cụm truyền động được bố trí tương đối gọn.

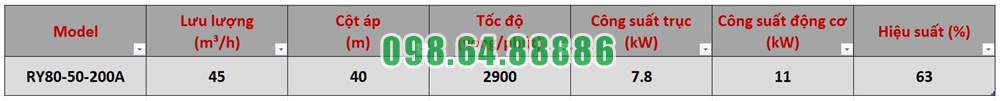

Model có lưu lượng 45 m³/h, cột áp 40 m, tốc độ quay 2.900 vòng/phút và công suất 11 kW.
Một trong những điểm đặc trưng của Bơm dầu truyền nhiệt RY80-50-200A là kết cấu đỡ một phía với cửa hút bố trí theo hướng trục và cửa xả hướng tâm theo phương thẳng đứng.
Cách bố trí này giúp dòng dầu đi trực tiếp vào khu vực tâm bánh công tác trước khi được tăng năng lượng và đưa ra cửa xả.
Cụm rôto gồm bánh công tác, trục bơm và đai ốc hãm bánh công tác. Trục được đỡ bởi hai bộ vòng bi trong thân ổ trục, giúp duy trì vị trí quay ổn định.
Đối với model làm việc ở tốc độ 2.900 vòng/phút, sự ổn định của trục và ổ bi có vai trò quan trọng trong việc hạn chế rung động và duy trì trạng thái vận hành ổn định.
Trong ký hiệu RY80-50-200A, số 80 thể hiện đường kính danh nghĩa cửa hút 80 mm, số 50 là đường kính danh nghĩa cửa xả 50 mm và số 200 thể hiện cỡ đường kính ngoài danh nghĩa của bánh công tác.
Ký hiệu A cho biết bánh công tác đã được tiện hoặc cắt giảm đường kính lần thứ nhất. Đây là đặc điểm giúp phân biệt RY80-50-200A với phiên bản RY80-50-200 tiêu chuẩn.
Dòng RY được thiết kế để vận chuyển chất lỏng có nhiệt độ cao, tính ăn mòn yếu và không chứa hạt rắn. Nhiệt độ môi chất làm việc có thể đạt tới 350°C.
Vì vậy, khả năng phù hợp với hệ thống dầu nóng là một trong những đặc trưng quan trọng nhất của Bơm dầu truyền nhiệt RY80-50-200A.
Bơm sử dụng bộ chèn làm kín kết hợp với phớt dầu cao su chịu nhiệt. Cụm làm kín được bố trí tại vị trí trục đi qua nắp bơm, giúp hạn chế dầu truyền nhiệt rò rỉ ra ngoài.
Thiết kế này phù hợp với đặc điểm làm việc của thiết bị trong môi trường dầu nóng và cho phép kiểm tra, bảo dưỡng các chi tiết làm kín khi cần thiết.
Một đặc điểm đáng chú ý khác của Bơm dầu truyền nhiệt RY80-50-200A là sử dụng cơ chế tản nhiệt tự nhiên thay cho hệ thống làm mát bằng nước truyền thống.
Phương án này giúp giảm đường ống và thiết bị phụ trợ, làm cho cụm bơm gọn hơn và giảm sự phụ thuộc vào nguồn nước làm mát bên ngoài.
Bơm và động cơ được bố trí đồng tâm trên cùng một bệ máy, truyền động thông qua khớp nối mềm kiểu ba chấu.
Khớp nối có nhiệm vụ truyền chuyển động từ động cơ đến trục bơm và hỗ trợ giảm ảnh hưởng của những rung động nhỏ trong quá trình làm việc. Độ đồng tâm giữa hai trục vẫn cần được bảo đảm để duy trì trạng thái vận hành ổn định.
Những điểm đặc trưng của dòng Bơm dầu truyền nhiệt RY80-50-200A tập trung ở kết cấu bơm ly tâm trục ngang, bánh công tác phiên bản A, cụm ổ trục hai vòng bi, hệ thống làm kín chịu nhiệt, cơ chế tản nhiệt tự nhiên và khả năng làm việc với dầu truyền nhiệt nhiệt độ cao.
Với lưu lượng 45 m³/h, cột áp 40 m, tốc độ 2.900 vòng/phút và công suất 11 kW, RY80-50-200A có những đặc điểm thiết kế rõ ràng, phù hợp cho nhiệm vụ tuần hoàn dầu nóng trong các hệ thống gia nhiệt công nghiệp.
Tìm hiểu nguyên lý vận hành dòng chất lỏng nóng ở Bơm dầu truyền nhiệt RY80-50-200A giúp làm rõ cách dầu tải nhiệt được hút vào, nhận năng lượng và được đẩy liên tục qua hệ thống. Với lưu lượng 45 m³/h, cột áp 40 m, tốc độ quay 2.900 vòng/phút và công suất 11 kW, bơm duy trì dòng chất lỏng nóng tuần hoàn ổn định trong hệ thống gia nhiệt.
Quá trình vận hành bắt đầu khi dầu tải nhiệt nóng từ đường ống hồi đi vào cửa hút của bơm.
Cửa hút của dòng RY được bố trí theo hướng trục, giúp chất lỏng đi trực tiếp vào khu vực tâm bánh công tác. Khi bơm hoạt động ổn định, dòng dầu phải được cấp liên tục và thân bơm luôn có đầy đủ môi chất.
Tại vùng tâm bánh công tác, dầu nóng chuẩn bị nhận năng lượng từ chuyển động quay của các cánh bơm.
Khi động cơ vận hành, trục bơm làm bánh công tác quay với tốc độ 2.900 vòng/phút. Các cánh bánh công tác tác động trực tiếp lên dòng dầu nóng và đưa dầu chuyển động từ khu vực tâm ra phía chu vi ngoài.
Trong quá trình này, cơ năng từ động cơ được truyền sang chất lỏng. Dầu tăng vận tốc và nhận thêm năng lượng để tiếp tục di chuyển trong hệ thống.
Đây là giai đoạn quan trọng nhất trong nguyên lý vận hành dòng chất lỏng nóng ở Bơm dầu truyền nhiệt RY80-50-200A.
Khi lượng dầu tại tâm bánh công tác liên tục được đưa ra phía ngoài, áp suất ở khu vực này giảm tương đối.
Sự chênh lệch áp suất tạo điều kiện để lượng dầu mới từ đường hút tiếp tục đi vào bơm. Nhờ vậy, quá trình hút không diễn ra riêng lẻ mà được duy trì liên tục cùng với chuyển động của bánh công tác.
Có thể hiểu đơn giản:
Dầu vào tâm bánh công tác → dầu được đưa ra ngoài → áp suất tại tâm giảm → dầu mới tiếp tục đi vào.
Sau khi rời bánh công tác, dầu nóng đi vào phần dẫn dòng của thân bơm.
Tại đây, một phần năng lượng vận tốc của dòng dầu được chuyển thành áp suất. Dầu sau đó được dẫn tới cửa xả và đi vào hệ thống đường ống.
Ở điểm làm việc đã xác định, RY80-50-200A tạo cột áp 40 m với lưu lượng 45 m³/h, giúp dòng dầu có đủ năng lượng để vượt qua trở lực của đường ống, van và thiết bị trong vòng tuần hoàn.
Sau khi ra khỏi cửa xả, dầu tải nhiệt được đưa đến các thiết bị cần sử dụng nhiệt.
Dầu truyền nhiệt lượng cho thiết bị rồi quay trở lại đường hồi. Từ đây, dầu tiếp tục đi về phía cửa hút của RY80-50-200A và bắt đầu một chu trình mới.
Quá trình vận hành có thể tóm tắt:
Dầu nóng vào bơm → đi đến tâm bánh công tác → nhận năng lượng → tăng vận tốc và áp suất → ra cửa xả → đi qua thiết bị sử dụng nhiệt → quay trở lại bơm.
Khi vận chuyển dầu tải nhiệt nóng, bơm cần được gia nhiệt sơ bộ trước khi khởi động.
Việc tăng nhiệt phải diễn ra từ từ để thân bơm và các chi tiết cơ khí thích nghi với nhiệt độ của môi chất. Chênh lệch nhiệt độ giữa dầu tại cửa hút và thân bơm không nên vượt quá 40°C, đồng thời tốc độ tăng nhiệt không vượt quá 50°C/giờ.
Điều này giúp hạn chế ảnh hưởng của giãn nở nhiệt đến kết cấu bơm trong quá trình vận hành.
RY80-50-200A là bơm ly tâm nên cần có đủ môi chất trong thân bơm để bánh công tác truyền năng lượng hiệu quả.
Bơm không nên vận hành khi thiếu dầu hoặc dòng chảy quá thấp. Đường hút cần thông thoáng, van hút được mở đầy đủ và bánh công tác không bị cặn hoặc dị vật cản trở.
Khi những điều kiện này được bảo đảm, dòng chất lỏng nóng có thể di chuyển liên tục từ cửa hút đến cửa xả mà không bị gián đoạn.
Tìm hiểu nguyên lý vận hành dòng chất lỏng nóng ở Bơm dầu truyền nhiệt RY80-50-200A cho thấy quá trình vận hành dựa trên việc bánh công tác liên tục truyền năng lượng cho dầu tải nhiệt. Dầu đi vào tâm bánh công tác, được đưa ra phía ngoài, tăng vận tốc và áp suất rồi đi qua cửa xả vào hệ thống.
Với lưu lượng 45 m³/h, cột áp 40 m, tốc độ 2.900 vòng/phút và công suất 11 kW, RY80-50-200A duy trì dòng dầu nóng tuần hoàn liên tục. Trọng tâm của quá trình vận hành là bảo đảm bơm luôn đầy môi chất, dòng hút ổn định và bơm được gia nhiệt đúng cách trước khi làm việc với dầu nhiệt độ cao.

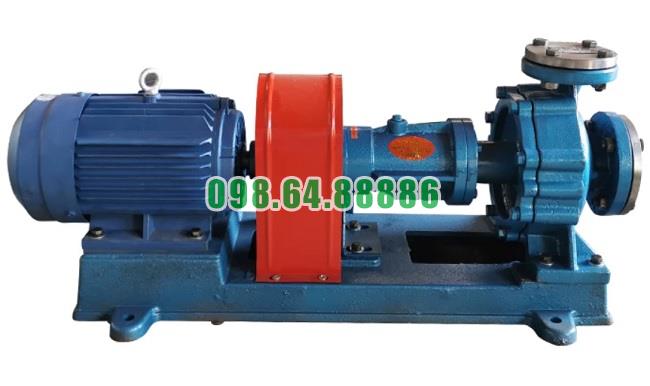

Bơm tuần hoàn dầu gia nhiệt RY80-50-200A cột áp 40 m, lưu lượng 45 m3/h, công suất 11 kW
