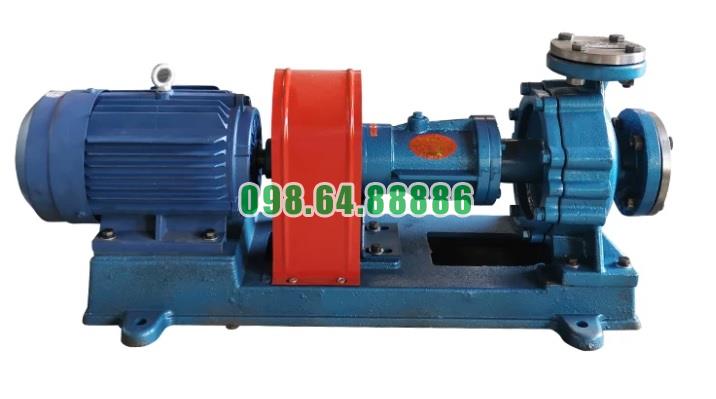

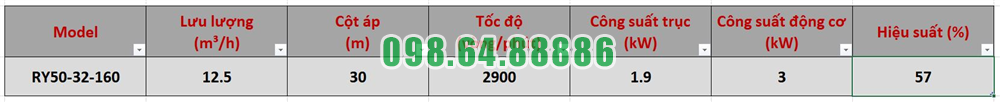

Bơm tuần hoàn dầu gia nhiệt RY50-32-160 cột áp 30 m, tốc độ 2900 vòng/phút, lưu lượng 12.5 m3/h, công suất 3 kW

Khả năng vận chuyển dầu nóng an toàn, hạn chế rò rỉ của bơm dầu truyền nhiệt RY50-32-160

Bơm dầu truyền nhiệt RY50-32-160 được thiết kế chuyên cho nhiệm vụ tuần hoàn dầu nóng trong các hệ thống cấp nhiệt công nghiệp. Với lưu lượng 12,5 m³/h, cột áp 30 m, công suất động cơ 3 kW và tốc độ quay 2.900 vòng/phút, bơm không chỉ cần duy trì dòng dầu ổn định mà còn phải kiểm soát tốt nguy cơ rò rỉ tại những vị trí tiếp xúc với môi chất nhiệt độ cao.

Điểm quan trọng trong khả năng vận chuyển dầu nóng an toàn của RY50-32-160 nằm ở kết cấu thân bơm chịu áp, hệ thống làm kín quanh trục và khả năng duy trì độ đồng tâm của cụm rôto.

Hệ thống làm kín kết hợp giúp hạn chế rò rỉ dầu nóng

Khu vực trục xuyên qua nắp bơm là vị trí cần được kiểm soát chặt chẽ nhất vì trục liên tục quay trong khi phía bên trong tiếp xúc với dầu truyền nhiệt nóng.

RY50-32-160 sử dụng bộ chèn làm kín kết hợp với phớt dầu chịu nhiệt. Bộ chèn làm kín bao quanh trục, tạo lớp cản nhằm hạn chế dầu từ buồng bơm thoát ra ngoài theo khe hở giữa trục và nắp bơm.

Phớt dầu chịu nhiệt bổ sung khả năng kiểm soát dầu tại khu vực trục và cụm ổ bi. Sự kết hợp này giúp tăng khả năng kiểm soát rò rỉ so với việc chỉ phụ thuộc vào một chi tiết làm kín duy nhất.

Bộ chèn làm kín phù hợp với đặc tính của bơm dầu nóng

Packing của RY50-32-160 làm việc trực tiếp tại khu vực có nhiệt độ cao và chịu chuyển động quay liên tục của trục. Khi được lắp và điều chỉnh đúng, packing tạo độ kín cần thiết nhưng vẫn cho phép trục quay bình thường.

Trong thời gian đầu vận hành, bộ chèn có thể xuất hiện lượng rò rỉ nhẹ trong quá trình chạy rà. Sau khi bề mặt làm việc ổn định, lượng rò rỉ có thể giảm dần.

Vì vậy, khả năng chống rò rỉ của RY50-32-160 cần được hiểu là kiểm soát và hạn chế rò rỉ dầu nóng, chứ không nên hiểu là mọi vị trí luôn kín tuyệt đối trong mọi điều kiện vận hành.

Thân bơm và nắp bơm tạo buồng dầu kín

Thân bơm và nắp bơm tạo thành khu vực chịu áp chính chứa dầu truyền nhiệt. Dầu được hút vào cửa DN50, đi qua bánh công tác và được đẩy ra cửa DN32 mà không cần tiếp xúc trực tiếp với môi trường bên ngoài.

Các bộ phận chịu áp của dòng bơm RY được thiết kế theo cấp áp suất 16 bar. Kết cấu thân và nắp bơm chắc chắn giúp duy trì khả năng chứa môi chất trong quá trình tuần hoàn, đồng thời tạo nền tảng cho hệ thống làm kín trục hoạt động ổn định.

Trục bơm ổn định giúp bảo vệ bộ làm kín

Khả năng hạn chế rò rỉ không chỉ phụ thuộc vào packing và phớt dầu. Độ ổn định của trục bơm cũng ảnh hưởng trực tiếp đến tuổi thọ của các chi tiết làm kín.

Trục RY50-32-160 được đỡ bởi hai ổ bi trong thân ổ trục. Khi ổ bi ở trạng thái tốt, trục được giữ đúng vị trí và quay ổn định ở tốc độ 2.900 vòng/phút.

Trục ít dao động giúp packing tiếp xúc tương đối đều quanh bề mặt trục. Điều này hạn chế hiện tượng mòn lệch và giảm khả năng hình thành khe hở lớn khiến dầu nóng thoát ra ngoài.

Căn chỉnh đồng tâm giúp giảm nguy cơ rò rỉ

Độ đồng tâm giữa động cơ và bơm có liên hệ trực tiếp với độ kín của RY50-32-160.

Nếu trục động cơ và trục bơm bị lệch, trục có thể phát sinh dao động khi quay. Dao động liên tục làm packing và phớt chịu lực không đều, dẫn đến mài mòn nhanh và tăng nguy cơ rò rỉ.

Do đó, khi lắp đặt cần căn chỉnh chính xác cụm bơm và động cơ. Sai lệch tại vành ngoài khớp nối cần được giữ trong giới hạn cho phép. Khi trục quay đúng tâm, bộ làm kín làm việc ổn định hơn và tuổi thọ cũng được cải thiện.

Khớp nối mềm hỗ trợ ổn định hệ truyền động

Động cơ 3 kW truyền mô-men đến trục RY50-32-160 thông qua khớp nối mềm. Kết cấu này giúp truyền chuyển động ổn định và hấp thụ một phần dao động nhỏ trong hệ thống.

Việc giảm dao động truyền trực tiếp tới trục giúp hạn chế tải bất thường lên ổ bi và bộ làm kín. Nhờ đó, khu vực làm kín quanh trục duy trì trạng thái ổn định hơn khi bơm vận hành liên tục.

Gia nhiệt sơ bộ giúp bảo vệ độ kín của bơm

Một yếu tố rất quan trọng khi vận chuyển dầu nóng là không để thân bơm chịu thay đổi nhiệt độ quá đột ngột.

Trước khi khởi động RY50-32-160 với dầu nóng, cần cho dầu tuần hoàn qua thân bơm để gia nhiệt từ từ. Chênh lệch giữa nhiệt độ dầu tại cửa hút và thân bơm cần được kiểm soát không quá 40°C, đồng thời tốc độ tăng nhiệt không vượt quá 50°C mỗi giờ.

Gia nhiệt từ từ giúp thân bơm, nắp bơm, trục và khu vực làm kín giãn nở tương đối đồng đều. Qua đó giảm nguy cơ biến dạng nhiệt làm thay đổi khe hở tại vị trí làm kín và gây rò dầu.

Tản nhiệt tự nhiên hỗ trợ cụm làm kín và ổ trục

RY50-32-160 sử dụng thiết kế tản nhiệt tự nhiên thay cho hệ thống làm mát bằng nước truyền thống. Nhiệt từ khu vực thân bơm được phân tán qua kết cấu và bề mặt bơm trước khi truyền sâu về phía cụm ổ trục.

Việc hạn chế ảnh hưởng nhiệt đến ổ bi giúp trục duy trì trạng thái làm việc ổn định hơn. Khi ổ bi và trục hoạt động đúng trạng thái, bộ làm kín cũng ít chịu tác động bất thường hơn, từ đó hỗ trợ kiểm soát tình trạng rò rỉ dầu nóng.

Đường ống độc lập giúp duy trì độ kín

Đường hút và đường xả của RY50-32-160 cần có hệ thống giá đỡ độc lập. Không nên để trọng lượng đường ống hoặc van tác động trực tiếp lên mặt bích của bơm.

Nếu đường ống tạo lực kéo lên thân bơm, vị trí tương đối giữa thân bơm và trục có thể bị thay đổi. Điều này không chỉ gây rung mà còn làm bộ làm kín chịu tải lệch, dẫn đến nguy cơ rò rỉ.

Việc lắp đặt đường ống đúng kỹ thuật vì vậy là một phần quan trọng trong khả năng vận chuyển dầu nóng an toàn của RY50-32-160.

Kiểm soát rung giúp duy trì độ kín lâu dài

Rung động lớn là một trong những nguyên nhân làm giảm độ kín của bơm. Khi trục rung liên tục, packing, phớt dầu và ổ bi đều chịu tải động lớn hơn.

Trong quá trình vận hành RY50-32-160, cần kiểm soát biên độ rung không vượt quá 0,06 mm. Nếu rung tăng bất thường, cần kiểm tra ngay độ đồng tâm, tình trạng ổ bi, giá đỡ đường ống và khả năng tồn tại không khí trong hệ thống.

Kiểm soát rung tốt giúp giảm mài mòn của bộ làm kín và hạn chế rò rỉ phát triển theo thời gian.

Bôi trơn ổ bi góp phần hạn chế rò rỉ gián tiếp

Ổ bi được bôi trơn đúng giúp trục bơm quay nhẹ và ổn định. Khi ổ bi thiếu dầu hoặc mỡ, nhiệt độ và độ rơ có thể tăng lên, khiến vị trí trục thay đổi.

Trục bị đảo sẽ tác động trực tiếp lên bộ chèn làm kín. Vì vậy, bảo dưỡng hệ thống bôi trơn không chỉ bảo vệ ổ bi mà còn góp phần duy trì độ kín tại trục của RY50-32-160.

Kiểm tra rò rỉ trong quá trình vận hành

Khả năng vận chuyển dầu nóng an toàn chỉ được duy trì khi tình trạng làm kín được kiểm tra định kỳ. Người vận hành cần quan sát khu vực packing, nắp bơm, mặt bích hút, mặt bích xả và các vị trí liên kết.

Nếu lượng dầu rò tăng bất thường, cần kiểm tra tình trạng packing, độ rung của trục, độ rơ ổ bi và độ đồng tâm giữa động cơ với bơm. Không nên chỉ siết chặt bộ chèn một cách quá mức vì điều này có thể làm tăng ma sát và nhiệt tại trục.

Khả năng vận chuyển dầu nóng an toàn, hạn chế rò rỉ của bơm dầu truyền nhiệt RY50-32-160 được tạo nên bởi sự phối hợp giữa thân bơm chịu áp, nắp bơm, bộ chèn làm kín, phớt dầu chịu nhiệt, trục bơm và hai ổ bi định vị rôto.

Bộ làm kín giúp kiểm soát dầu tại vị trí trục, trong khi độ đồng tâm chính xác, rung động thấp, bôi trơn ổ bi đầy đủ và gia nhiệt sơ bộ đúng quy trình giúp duy trì độ kín trong quá trình vận hành. Với kết cấu này, RY50-32-160 có khả năng tuần hoàn dầu truyền nhiệt nóng ổn định và hạn chế nguy cơ rò rỉ khi được lắp đặt, vận hành và bảo dưỡng đúng yêu cầu kỹ thuật.

Ứng dụng bơm dầu truyền nhiệt RY50-32-160 trong công nghiệp hóa chất và dược phẩm

Bơm dầu truyền nhiệt RY50-32-160 trong công nghiệp hóa chất và dược phẩm chủ yếu được sử dụng để tuần hoàn dầu tải nhiệt trong các hệ thống gia nhiệt gián tiếp. Với lưu lượng 12,5 m³/h, cột áp 30 m, công suất động cơ 3 kW và tốc độ 2.900 vòng/phút, bơm phù hợp với các mạch dầu nóng quy mô vừa cần duy trì nhiệt độ ổn định cho thiết bị công nghệ.

Tuần hoàn dầu nóng cho thiết bị phản ứng hóa chất

Trong các hệ thống phản ứng cần gia nhiệt, RY50-32-160 có thể đưa dầu tải nhiệt từ bộ gia nhiệt đến áo nhiệt của bồn phản ứng. Dầu nóng lưu thông quanh thành thiết bị, truyền nhiệt gián tiếp cho môi chất bên trong rồi quay trở lại nguồn gia nhiệt.

Khả năng tuần hoàn liên tục giúp nhiệt được cung cấp đều hơn trong thời gian phản ứng, phù hợp với những quá trình hóa học cần duy trì nhiệt độ trong một khoảng làm việc nhất định.

Cấp nhiệt cho bồn khuấy và bồn phối trộn hóa chất

Bơm RY50-32-160 thích hợp cho các hệ thống sử dụng bồn khuấy có áo gia nhiệt. Dầu tải nhiệt được bơm liên tục qua khoang áo bên ngoài bồn để truyền nhiệt cho nguyên liệu trong quá trình khuấy và phối trộn.

Ứng dụng này giúp tách biệt dầu tải nhiệt khỏi hóa chất công nghệ. Bơm chỉ làm việc trong vòng dầu nóng riêng, trong khi nguyên liệu được chứa bên trong thiết bị sản xuất.

Ứng dụng trong thiết bị chưng cất và cô đặc

Một ứng dụng khác của bơm dầu truyền nhiệt RY50-32-160 trong công nghiệp hóa chất là cấp dầu nóng cho thiết bị chưng cất hoặc cô đặc sử dụng phương pháp gia nhiệt gián tiếp.

Bơm tạo dòng dầu đi qua bộ trao đổi nhiệt hoặc áo nhiệt, cung cấp nhiệt cần thiết cho quá trình bay hơi. Sau khi truyền nhiệt, dầu được thu hồi về bộ gia nhiệt và tiếp tục tuần hoàn, hình thành một mạch cấp nhiệt khép kín.

Cấp nhiệt cho hệ thống sấy hóa chất

Trong các dây chuyền sản xuất cần sấy nguyên liệu, dầu tải nhiệt có thể được sử dụng để gia nhiệt cho không khí thông qua bộ trao đổi nhiệt. RY50-32-160 có nhiệm vụ đưa dầu nóng liên tục qua bộ trao đổi nhiệt để duy trì nguồn nhiệt cho thiết bị sấy.

Khả năng tạo cột áp 30 m giúp bơm duy trì dòng dầu qua đường ống, van và thiết bị trao đổi nhiệt khi hệ thống được thiết kế phù hợp với đặc tính của bơm.

Ứng dụng trong hệ thống sản xuất dược phẩm

Trong ngành dược phẩm, RY50-32-160 có thể được sử dụng trong những hệ thống phụ trợ cần gia nhiệt gián tiếp bằng dầu tải nhiệt. Bơm không vận chuyển trực tiếp thuốc, nguyên liệu dược hoặc dung dịch thành phẩm mà đảm nhiệm vòng tuần hoàn môi chất truyền nhiệt riêng biệt.

Dầu nóng có thể được đưa đến áo nhiệt của bồn công nghệ, thiết bị phản ứng hoặc các cụm xử lý nhiệt. Nhờ đó, nguồn nhiệt được truyền đến thiết bị mà dầu tải nhiệt không tiếp xúc với sản phẩm bên trong.

Duy trì nhiệt cho bồn chứa và đường ống công nghệ

Một số hóa chất hoặc nguyên liệu có độ nhớt tăng mạnh khi nhiệt độ giảm. RY50-32-160 có thể được bố trí để tuần hoàn dầu nóng qua áo nhiệt của bồn chứa hoặc hệ thống đường ống hai lớp nhằm duy trì nhiệt độ.

Việc giữ nhiệt giúp nguyên liệu duy trì trạng thái phù hợp để bơm, khuấy hoặc chuyển sang công đoạn tiếp theo, đặc biệt trong các dây chuyền hoạt động liên tục.

Phù hợp với hệ thống gia nhiệt tuần hoàn kín

RY50-32-160 phát huy hiệu quả khi được bố trí trong vòng tuần hoàn:

Bộ gia nhiệt → RY50-32-160 → thiết bị sử dụng nhiệt → đường dầu hồi → bộ gia nhiệt.

Trong mạch này, bơm đảm nhiệm nhiệm vụ duy trì dòng dầu tải nhiệt liên tục. Lưu lượng 12,5 m³/h giúp vận chuyển nhiệt đến thiết bị, còn cột áp 30 m tạo khả năng thắng trở lực của đường ống và các bộ phận trên hệ thống.

Lợi thế khi sử dụng RY50-32-160 trong hệ thống hóa chất và dược phẩm

Động cơ 3 kW kết hợp tốc độ 2.900 vòng/phút giúp RY50-32-160 có khả năng tạo dòng tuần hoàn phù hợp mà cụm thiết bị vẫn tương đối gọn. Bơm có thể tích hợp cùng bộ gia nhiệt, bồn dầu, bộ lọc, van và đường ống thành một cụm cấp nhiệt riêng cho từng thiết bị hoặc từng khu vực sản xuất.

Đặc biệt, phương thức truyền nhiệt gián tiếp giúp dầu tải nhiệt được cách ly khỏi nguyên liệu công nghệ. Đây là đặc điểm quan trọng khi sử dụng bơm trong các hệ thống hóa chất và dược phẩm có yêu cầu kiểm soát quá trình gia nhiệt.

Ứng dụng bơm dầu truyền nhiệt RY50-32-160 trong công nghiệp hóa chất và dược phẩm tập trung vào các hệ thống tuần hoàn dầu nóng phục vụ bồn phản ứng, bồn khuấy, thiết bị chưng cất, cô đặc, sấy, bồn chứa và đường ống cần duy trì nhiệt độ. Với lưu lượng 12,5 m³/h, cột áp 30 m, công suất 3 kW và tốc độ 2.900 vòng/phút, RY50-32-160 phù hợp với các mạch gia nhiệt gián tiếp quy mô vừa, giúp duy trì dòng dầu nóng ổn định và cung cấp nhiệt liên tục cho thiết bị công nghệ.
