Phong cách thiết kế tối ưu không gian của Bơm dầu truyền nhiệt RY65-50-160 thể hiện rõ ở cách bố trí cụm bơm gọn, kết cấu đỡ đơn giản và giảm bớt các hệ thống phụ trợ không cần thiết. Theo tài liệu kỹ thuật dòng RY, bơm sử dụng kết cấu đỡ một phía, gồm chân đỡ và gối đỡ trung tâm; bơm và động cơ được lắp đồng tâm trên cùng một bệ máy và truyền động bằng khớp nối mềm.
Một đặc điểm nổi bật trong thiết kế của Bơm dầu truyền nhiệt RY65-50-160 là toàn bộ cụm bơm và động cơ được bố trí đồng tâm trên cùng một bệ máy.
Cách bố trí này giúp các thành phần chính tập trung thành một cụm thống nhất, hạn chế việc phải bố trí nhiều kết cấu đỡ rời rạc trong khu vực lắp đặt. Đồng thời, việc sử dụng khớp nối mềm giữa bơm và động cơ giúp cụm truyền động có cấu trúc tương đối gọn và rõ ràng.
Dòng RY sử dụng kết cấu đỡ một phía với chân đỡ và gối đỡ trung tâm. Đây là yếu tố quan trọng tạo nên phong cách thiết kế gọn của RY65-50-160.
Thay vì phát triển một hệ thống giá đỡ quá phức tạp, kết cấu này tập trung nhiệm vụ đỡ và định vị cụm bơm vào các vị trí chính, góp phần giảm sự cồng kềnh của thiết bị.
Bơm dầu truyền nhiệt RY65-50-160 có cửa hút bố trí theo hướng trục, trong khi cửa xả được bố trí hướng tâm theo phương thẳng đứng.
Cách sắp xếp này tạo nên kết cấu đặc trưng của bơm, đồng thời giúp xác định rõ vị trí kết nối đường hút và đường đẩy khi bố trí trong hệ thống.
Cửa hút nằm theo phương trục của bơm, giúp đường ống hút có thể kết nối trực tiếp vào phần đầu bơm.
Cửa xả hướng tâm và bố trí thẳng đứng giúp đường ống xả có thể được tổ chức theo hướng phía trên cụm bơm, tùy thuộc vào cách bố trí thực tế của hệ thống.
Một trong những yếu tố đáng chú ý nhất khi nói về phong cách thiết kế tối ưu không gian của Bơm dầu truyền nhiệt RY65-50-160 là cơ chế tản nhiệt.
Theo tài liệu, thiết kế mới của dòng RY sử dụng tản nhiệt tự nhiên thay cho hệ thống làm mát bằng nước truyền thống. Nhà sản xuất nêu rõ phương án này giúp cụm bơm có kết cấu gọn và đơn giản hơn, đồng thời giảm chi phí vận hành.
Việc không cần bố trí thêm hệ thống cấp nước làm mát giúp hạn chế một số đường ống, phụ kiện và không gian phụ trợ xung quanh bơm. Đây chính là đặc điểm trực tiếp hỗ trợ khả năng tối ưu diện tích lắp đặt của RY65-50-160.
Kết cấu của dòng RY được chia thành các cụm chính gồm:
Cụm thân bơm.
Cụm rôto.
Cụm ổ trục.
Cụm làm kín.
Cụm truyền động.
Việc tổ chức các bộ phận thành từng cụm chức năng nối tiếp nhau theo trục bơm tạo nên bố cục tương đối tập trung, giúp thiết bị không bị phân tán thành nhiều module riêng biệt.
Mặc dù Bơm dầu truyền nhiệt RY65-50-160 có kết cấu gọn, tài liệu vẫn yêu cầu khu vực lắp đặt phải có đủ không gian phục vụ kiểm tra, tháo lắp và bảo dưỡng.
Do đó, tối ưu không gian không có nghĩa là đặt bơm quá sát tường hoặc các thiết bị khác. Khi bố trí thực tế cần cân bằng giữa diện tích lắp đặt và khoảng trống cần thiết để tiếp cận cụm động cơ, khớp nối, ổ trục và thân bơm.
Thiết kế của RY65-50-160 tập trung vào việc giữ cụm bơm ở dạng thống nhất:
Bơm + động cơ + khớp nối + bệ máy
Kết hợp với hệ thống tản nhiệt tự nhiên, cấu trúc này giúp giảm số lượng thiết bị phụ trợ phải bố trí quanh bơm.
Đây là ưu điểm đáng chú ý đối với các nhà máy có nhiều thiết bị được bố trí trong cùng khu vực hoặc những dây chuyền cần tận dụng hợp lý diện tích sàn.
Phong cách thiết kế tối ưu không gian của Bơm dầu truyền nhiệt RY65-50-160 được thể hiện qua kết cấu đỡ một phía, bơm và động cơ bố trí đồng tâm trên cùng bệ máy, cửa hút hướng trục, cửa xả hướng tâm và đặc biệt là cơ chế tản nhiệt tự nhiên thay cho làm mát bằng nước.
Theo tài liệu của nhà sản xuất, chính thiết kế tản nhiệt tự nhiên giúp cụm bơm trở nên gọn và đơn giản hơn. Nhờ đó, Bơm dầu truyền nhiệt RY65-50-160 có kết cấu thuận lợi cho những hệ thống cần bố trí thiết bị hợp lý và tiết kiệm diện tích, đồng thời vẫn phải chừa đủ khoảng không gian cần thiết cho việc kiểm tra và bảo dưỡng.
Cấu tạo màng tản nhiệt tản gió của Bơm dầu truyền nhiệt RY65-50-160 là một phần đáng chú ý trong thiết kế dành cho môi trường dầu tải nhiệt nhiệt độ cao. Tuy nhiên, tài liệu kỹ thuật của nhà sản xuất không mô tả một chi tiết riêng có tên chính xác là “màng tản nhiệt”. Tài liệu chỉ xác nhận dòng bơm RY sử dụng cơ chế tản nhiệt tự nhiên thay cho làm mát bằng nước truyền thống, giúp kết cấu cụm bơm gọn và đơn giản hơn.
Bơm dầu truyền nhiệt RY65-50-160 thuộc dòng bơm chuyên vận chuyển dầu nóng, với nhiệt độ môi chất cho phép không vượt quá 350°C. Vì vậy, việc hạn chế ảnh hưởng của nhiệt từ phần thân bơm đến khu vực ổ trục và truyền động là yêu cầu quan trọng trong kết cấu thiết bị.
Khác với những thiết kế cần nước làm mát tuần hoàn, dòng RY áp dụng phương thức tản nhiệt tự nhiên ra môi trường không khí. Điều này giúp giảm số lượng hệ thống phụ trợ đi kèm với bơm.
Quan sát sơ đồ kết cấu dòng RY cho thấy phần thân bơm và bánh công tác nằm ở phía đầu bơm, còn cụm ổ bi và thân ổ trục được bố trí kéo dài về phía khớp nối. Sơ đồ thể hiện các bộ phận chính gồm thân bơm, bánh công tác, nắp bơm, trục, ổ bi, thân ổ trục, ống dẫn dầu, nắp chặn ổ trục và giá đỡ.
Cách bố trí kéo dài cụm ổ trục ra khỏi vùng thân bơm nóng tạo điều kiện để nhiệt truyền ra môi trường xung quanh trước khi ảnh hưởng sâu hơn đến khu vực vòng bi.
Thân ổ trục là bộ phận bao quanh hai bộ vòng bi và giữ nhiệm vụ đỡ, định vị cụm rôto.
Trong tổng thể kết cấu RY65-50-160, khu vực này vừa phải bảo đảm độ cứng cơ học cho trục, vừa nằm trên đường truyền nhiệt từ đầu bơm về phía động cơ. Việc bố trí thân ổ trục tách tương đối khỏi thân bơm tạo diện tích bề mặt tiếp xúc với không khí, hỗ trợ cơ chế tản nhiệt tự nhiên mà nhà sản xuất áp dụng.
Điểm nổi bật của cấu tạo màng tản nhiệt tản gió của Bơm dầu truyền nhiệt RY65-50-160 nằm ở nguyên lý giải nhiệt thụ động.
Nhiệt phát sinh từ khu vực tiếp xúc với dầu nóng được truyền qua các chi tiết kim loại và sau đó giải phóng ra không khí xung quanh. Nhà sản xuất xác nhận thiết kế mới sử dụng tản nhiệt tự nhiên, không còn phụ thuộc vào hệ thống làm mát bằng nước truyền thống.
Nhờ đó, bơm không cần bố trí thêm đường cấp nước và đường nước hồi phục vụ riêng cho việc giải nhiệt.
Trên sơ đồ cấu tạo, bánh công tác nằm bên trong thân bơm trong khi hai vòng bi được bố trí phía sau, dọc theo trục và nằm trong thân ổ trục.
Khoảng cách cơ khí giữa đầu bơm và các vòng bi có ý nghĩa đối với thiết kế tản nhiệt. Nhiệt từ dầu nóng không tác động trực tiếp lên toàn bộ cụm ổ bi ngay tại một vị trí mà phải truyền qua nắp bơm, trục và các bộ phận trung gian.
Đây là đặc điểm kết cấu phù hợp với cơ chế tản nhiệt tự nhiên của dòng RY.
Ổ bi là khu vực đặc biệt cần được kiểm soát nhiệt. Tài liệu hướng dẫn yêu cầu thường xuyên theo dõi nhiệt độ ổ trục và nhiệt độ thân bơm trong quá trình vận hành.
Nếu ổ bi quá nóng, cần kiểm tra các nguyên nhân như:
Bơm và động cơ không đồng tâm.
Thiếu dầu hoặc mỡ bôi trơn.
Sử dụng sai loại chất bôi trơn.
Như vậy, hệ thống tản nhiệt tự nhiên và hệ thống bôi trơn cùng hỗ trợ duy trì điều kiện làm việc phù hợp cho cụm ổ trục.
Do không sử dụng phương pháp làm mát bằng nước truyền thống, RY65-50-160 không cần một hệ thống nước giải nhiệt riêng cho cụm bơm.
Nhà sản xuất nêu rõ cơ chế tản nhiệt tự nhiên giúp cụm bơm có kết cấu gọn và đơn giản, đồng thời giảm chi phí vận hành.
Cơ chế giải nhiệt bằng không khí giúp loại bỏ nhu cầu duy trì dòng nước làm mát liên tục cho bơm, phù hợp với đặc trưng thiết kế của dòng RY.
Do RY65-50-160 sử dụng tản nhiệt tự nhiên, khu vực lắp đặt không nên gây cản trở khả năng thoát nhiệt của cụm máy.
Tài liệu cũng yêu cầu vị trí lắp đặt phải có đủ không gian phục vụ kiểm tra, tháo lắp và bảo dưỡng.
Đối với cơ chế tản nhiệt bằng không khí tự nhiên, bố trí cụm bơm trong không gian thông thoáng cũng giúp bề mặt thân ổ trục và các bộ phận trung gian có điều kiện trao đổi nhiệt với môi trường xung quanh.
Tài liệu hướng dẫn RY hiện tại không cung cấp cấu tạo chi tiết, số lượng lá tản nhiệt, kích thước cánh tản nhiệt hoặc vật liệu của một bộ phận gọi là “màng tản nhiệt tản gió”.
Vì vậy, khi mô tả kỹ thuật RY65-50-160, cách gọi chính xác và có cơ sở từ tài liệu nên là kết cấu tản nhiệt tự nhiên hoặc cơ chế tản nhiệt bằng không khí, thay vì khẳng định một cấu tạo màng hoặc lá tản nhiệt cụ thể mà nhà sản xuất chưa công bố.
Cấu tạo màng tản nhiệt tản gió của Bơm dầu truyền nhiệt RY65-50-160 về bản chất nên được hiểu theo thiết kế tản nhiệt tự nhiên của dòng RY. Cụm thân bơm nóng được bố trí tách với khu vực ổ bi thông qua nắp bơm, trục và thân ổ trục kéo dài, tạo điều kiện để nhiệt được truyền và thoát dần ra môi trường không khí.
Ưu điểm nổi bật của thiết kế này là không cần hệ thống nước làm mát truyền thống, giúp Bơm dầu truyền nhiệt RY65-50-160 có kết cấu gọn hơn, đơn giản hơn và phù hợp với nhiệm vụ tuần hoàn dầu nóng. Tuy nhiên, tài liệu hiện có chưa xác nhận một chi tiết riêng mang tên “màng tản nhiệt”, vì vậy không nên tự bổ sung các thông số về số lượng lá, kích thước hoặc vật liệu tản nhiệt khi chưa có bản vẽ chi tiết từ nhà sản xuất.

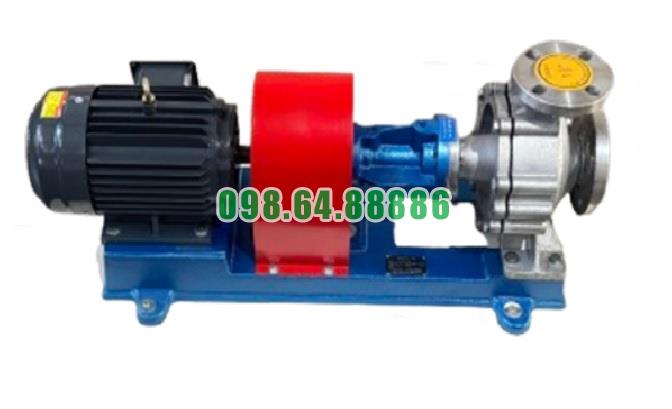

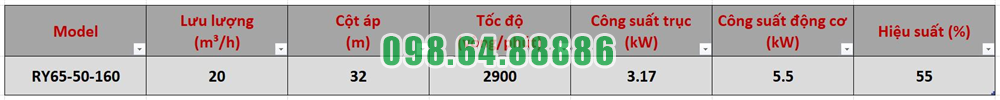

Bơm dầu gia nhiệt RY65-50-160 công suất 5.5 kW, tốc độ quay 2900 vòng/phút, lưu lượng 20 m3/h, cột áp 32 m
