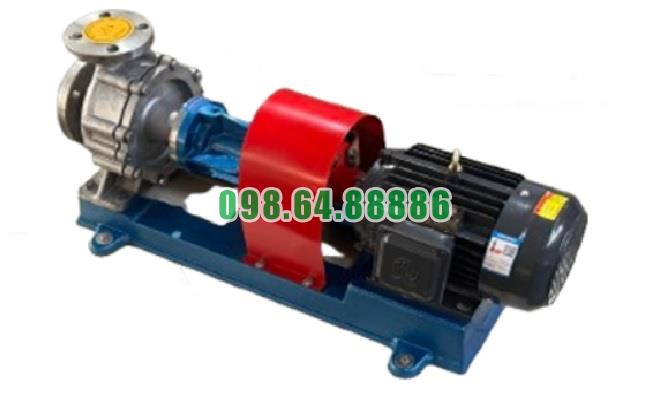

Bơm dầu gia nhiệt RY65-40-250A lưu lượng 20 m3/h, cột áp 51 m, công suất 7.5 kW

Khả năng làm việc liên tục trong môi trường khắc nghiệt của Bơm dầu truyền nhiệt RY65-40-250A

Bơm dầu truyền nhiệt RY65-40-250A được thiết kế cho các hệ thống tuần hoàn dầu nóng trong công nghiệp, nơi thiết bị thường xuyên phải làm việc ở nhiệt độ cao, tốc độ quay lớn và trong thời gian dài. Với lưu lượng 20 m³/h, cột áp 51 m, tốc độ 2.900 vòng/phút và công suất 7,5 kW, model này có cấu hình phù hợp cho nhiệm vụ duy trì dòng dầu tải nhiệt ổn định khi được lắp đặt và vận hành đúng kỹ thuật.

Làm việc với môi chất có nhiệt độ cao

Yếu tố nổi bật nhất khi đánh giá khả năng làm việc liên tục trong môi trường khắc nghiệt của Bơm dầu truyền nhiệt RY65-40-250A là khả năng vận chuyển dầu truyền nhiệt ở nhiệt độ cao.

Dòng RY được thiết kế cho môi chất có nhiệt độ làm việc không vượt quá 350°C. Đây là điều kiện vận hành khắt khe hơn nhiều so với các hệ thống bơm chất lỏng thông thường.

Khả năng chịu nhiệt cao giúp RY65-40-250A phù hợp với các dây chuyền gia nhiệt cần tuần hoàn dầu nóng trong thời gian dài.

Kết cấu hỗ trợ vận hành ổn định

RY65-40-250A sử dụng kết cấu bơm ly tâm trục ngang với các bộ phận chính gồm thân bơm, bánh công tác, trục, cụm ổ bi và hệ thống làm kín.

Hai bộ vòng bi được bố trí trong thân ổ trục để đỡ và định vị rôto. Khi được bôi trơn đúng yêu cầu, cụm ổ trục giúp trục duy trì chuyển động ổn định ở tốc độ 2.900 vòng/phút, hạn chế rung và ma sát bất thường.

Cơ chế tản nhiệt tự nhiên phù hợp với dầu nóng

Một đặc điểm đáng chú ý của dòng RY là sử dụng cơ chế tản nhiệt tự nhiên thay cho làm mát bằng nước truyền thống.

Thiết kế này giúp giảm các thiết bị phụ trợ liên quan đến nước làm mát, đồng thời tạo kết cấu tương đối đơn giản cho cụm bơm. Đây là lợi thế trong môi trường công nghiệp, nơi hệ thống cần duy trì vận hành ổn định và hạn chế những hạng mục phụ trợ không cần thiết.

Hệ thống làm kín hỗ trợ vận hành ở nhiệt độ cao

Bơm sử dụng bộ chèn làm kín kết hợp phớt dầu cao su chịu nhiệt.

Cụm làm kín giúp hạn chế dầu nóng rò rỉ theo trục và hỗ trợ bảo vệ khu vực ổ bi. Khi bơm phải làm việc lâu dài với môi chất nhiệt độ cao, tình trạng của bộ làm kín ảnh hưởng trực tiếp đến độ ổn định của thiết bị.

Việc kiểm tra rò rỉ và thay thế các chi tiết làm kín khi bị mòn là điều cần thiết để duy trì khả năng vận hành lâu dài.

Duy trì lưu lượng ổn định trong quá trình vận hành

RY65-40-250A có điểm làm việc 20 m³/h và cột áp 51 m, phù hợp với nhiệm vụ tuần hoàn dầu qua hệ thống đường ống và thiết bị sử dụng nhiệt.

Để bơm làm việc ổn định trong thời gian dài, lưu lượng phải được duy trì trong vùng vận hành phù hợp. Dòng RY không nên vận hành ở mức lưu lượng thấp hơn 30% lưu lượng thiết kế.

Nếu hệ thống thường xuyên làm việc ở lưu lượng quá thấp, nhiệt độ và tải bên trong bơm có thể tăng, làm ảnh hưởng tới độ bền của các chi tiết.

Chịu được điều kiện thay đổi nhiệt độ khi gia nhiệt đúng cách

Một trong những điều kiện khắc nghiệt đối với bơm dầu truyền nhiệt là sự thay đổi nhiệt độ trong quá trình khởi động và dừng máy.

Với RY65-40-250A, thân bơm cần được gia nhiệt từ từ trước khi vận hành với dầu nóng. Chênh lệch giữa nhiệt độ dầu tại cửa hút và thân bơm không được vượt quá 40°C, đồng thời tốc độ tăng nhiệt không vượt quá 50°C/giờ.

Quá trình gia nhiệt đúng kỹ thuật giúp hạn chế giãn nở nhiệt đột ngột, bảo vệ trục, ổ bi và bộ làm kín, từ đó hỗ trợ bơm làm việc ổn định lâu dài.

Khả năng vận hành lâu dài phụ thuộc nhiều vào bảo dưỡng

Khả năng làm việc liên tục của Bơm dầu truyền nhiệt RY65-40-250A không chỉ đến từ thiết kế mà còn phụ thuộc trực tiếp vào công tác bảo dưỡng.

Trong quá trình vận hành cần thường xuyên kiểm tra:

• Độ rung của bơm.
• Nhiệt độ ổ trục.
• Tình trạng bôi trơn.
• Độ kín của cụm phớt.
• Áp suất cửa xả.
• Lưu lượng thực tế.
• Độ chặt của bu lông móng.

Sau khoảng 300 giờ vận hành đầu tiên, ổ bi cần được kiểm tra và vệ sinh. Nếu xuất hiện rỗ, xước, cháy màu hoặc độ rơ bất thường thì cần thay mới.

Căn chỉnh đồng tâm giúp tăng độ ổn định khi vận hành dài hạn

Bơm và động cơ RY65-40-250A được kết nối bằng khớp nối mềm và bố trí trên cùng một bệ máy.

Để thiết bị làm việc ổn định lâu dài, độ đồng tâm giữa trục bơm và trục động cơ phải được kiểm soát chính xác. Sai lệch quá lớn có thể gây rung, nóng ổ bi và tăng ma sát tại cụm rôto.

Vì vậy, căn chỉnh đồng tâm là một trong những yếu tố quan trọng nhất để phát huy khả năng vận hành bền bỉ của bơm.

Đánh giá khả năng làm việc liên tục của RY65-40-250A

Bơm dầu truyền nhiệt RY65-40-250A có nhiều đặc điểm phù hợp với môi trường vận hành công nghiệp có nhiệt độ cao: khả năng làm việc với dầu đến 350°C, kết cấu ổ trục tập trung, hệ thống làm kín chịu nhiệt và cơ chế tản nhiệt tự nhiên.

Tuy nhiên, khả năng làm việc liên tục không nên hiểu là bơm có thể vận hành trong mọi điều kiện mà không cần kiểm tra. Thiết bị cần được duy trì đủ môi chất, đúng chiều quay, đúng lưu lượng, bôi trơn đầy đủ và gia nhiệt đúng quy trình.

Khả năng làm việc liên tục trong môi trường khắc nghiệt của Bơm dầu truyền nhiệt RY65-40-250A được thể hiện rõ nhất ở khả năng vận chuyển dầu nóng đến 350°C, hoạt động ở tốc độ 2.900 vòng/phút và duy trì điểm làm việc 20 m³/h – 51 m với công suất 7,5 kW.

Kết cấu ổ trục, hệ thống làm kín chịu nhiệt và cơ chế tản nhiệt tự nhiên giúp model này phù hợp với các hệ thống gia nhiệt công nghiệp cần vận hành trong điều kiện nhiệt độ cao. Để duy trì độ ổn định lâu dài, bơm cần được căn chỉnh chính xác, bôi trơn đúng cách, duy trì lưu lượng phù hợp và kiểm tra định kỳ trong suốt quá trình sử dụng.

Nguyên lý làm việc của Bơm dầu truyền nhiệt RY65-40-250A trong hệ thống tuần hoàn

Bơm dầu truyền nhiệt RY65-40-250A trong hệ thống tuần hoàn làm việc theo nguyên lý ly tâm, tạo dòng dầu tải nhiệt liên tục giữa thiết bị gia nhiệt và khu vực sử dụng nhiệt. Với lưu lượng 20 m³/h, cột áp 51 m, tốc độ quay 2.900 vòng/phút và công suất 7,5 kW, bơm phù hợp với các hệ thống có điểm làm việc tương ứng.

Dầu truyền nhiệt được hút vào bơm

Trước khi khởi động, thân bơm cần được mồi đầy dầu truyền nhiệt. Khi động cơ hoạt động, trục bơm và bánh công tác bắt đầu quay.

Sự quay của bánh công tác tạo vùng áp suất thấp ở khu vực cửa hút, giúp dầu từ đường ống hồi của hệ thống đi vào tâm bánh công tác.

Bánh công tác truyền năng lượng cho dòng dầu

Khi dầu đi vào bánh công tác, các cánh bơm quay với tốc độ 2.900 vòng/phút truyền năng lượng cơ học cho chất lỏng.

Dưới tác dụng của lực ly tâm, dầu được đẩy từ tâm bánh công tác ra phía ngoài. Đây là giai đoạn chính tạo nên dòng chảy và cột áp của Bơm dầu truyền nhiệt RY65-40-250A.

Dầu được đẩy vào đường ống tuần hoàn

Sau khi rời bánh công tác, dầu đi vào thân bơm và được dẫn ra cửa xả. Tại đây, một phần động năng của dòng dầu được chuyển thành áp năng.

Nhờ cột áp 51 m, bơm có khả năng đưa dầu vượt qua trở lực của đường ống, van và thiết bị trao đổi nhiệt trong hệ thống.

Dầu nóng truyền nhiệt rồi quay trở lại bơm

Sau khi rời cửa xả, dầu truyền nhiệt được đưa đến thiết bị cần gia nhiệt. Tại đây, dầu truyền nhiệt truyền một phần nhiệt lượng cho thiết bị hoặc quá trình công nghệ.

Sau đó, dầu quay trở lại nguồn gia nhiệt để được nâng nhiệt và tiếp tục trở về cửa hút của Bơm dầu truyền nhiệt RY65-40-250A. Chu trình này được lặp lại liên tục trong suốt quá trình vận hành.

Sự tuần hoàn liên tục của RY65-40-250A

Điểm quan trọng trong nguyên lý làm việc của Bơm dầu truyền nhiệt RY65-40-250A trong hệ thống tuần hoàn là dòng dầu phải được duy trì liên tục.

Bơm không tạo nhiệt mà có nhiệm vụ vận chuyển dầu đã được gia nhiệt đi qua toàn bộ hệ thống. Khi bơm duy trì đúng lưu lượng, dầu nóng được cấp đều tới thiết bị sử dụng nhiệt và dầu sau truyền nhiệt được đưa trở lại nguồn gia nhiệt.

Điều kiện để hệ thống tuần hoàn hoạt động ổn định

Để RY65-40-250A làm việc đúng nguyên lý, bơm phải có đủ môi chất trước khi khởi động, van hút được mở hoàn toàn và chiều quay của trục phải đúng.

Đối với dầu nóng, bơm cần được gia nhiệt sơ bộ trước khi vận hành. Đồng thời, không nên điều chỉnh lưu lượng bằng van hút vì có thể gây xâm thực và làm dòng tuần hoàn mất ổn định.

Nguyên lý làm việc của Bơm dầu truyền nhiệt RY65-40-250A trong hệ thống tuần hoàn là hút dầu vào tâm bánh công tác, sử dụng lực ly tâm để tăng năng lượng cho dòng dầu, tạo cột áp đẩy dầu đến thiết bị sử dụng nhiệt và đưa dầu quay trở lại nguồn gia nhiệt.

Quá trình tuần hoàn liên tục này giúp Bơm dầu truyền nhiệt RY65-40-250A duy trì dòng dầu ổn định với thông số 20 m³/h, 51 m, 2.900 vòng/phút và 7,5 kW, đáp ứng nhiệm vụ vận chuyển dầu tải nhiệt trong hệ thống phù hợp.
