Bơm dầu gia nhiệt RY65-40-200 lưu lượng 30 m3/h, cột áp 50 m, tốc độ quay 2900 vòng/phút, công suất 7.5 kW

Khả năng chịu nhiệt 350 độ C so với giới hạn của Bơm dầu truyền nhiệt RY65-40-200

Khả năng chịu nhiệt 350 độ C so với giới hạn của Bơm dầu truyền nhiệt RY65-40-200 là yếu tố quan trọng khi lựa chọn thiết bị cho hệ thống tuần hoàn dầu nóng. Theo tài liệu của dòng RY, bơm được thiết kế để vận chuyển chất lỏng ít ăn mòn, không chứa hạt rắn và có nhiệt độ làm việc không vượt quá 350°C.

350°C là giới hạn nhiệt độ môi chất của dòng RY

Mức 350°C được hiểu là giới hạn nhiệt độ môi chất mà dòng bơm RY được nhà sản xuất công bố cho điều kiện làm việc phù hợp.

Điều này có nghĩa là RY65-40-200 có thể được sử dụng trong hệ thống dầu truyền nhiệt nhiệt độ cao, nhưng nhiệt độ vận hành không nên vượt quá giới hạn 350°C.

Việc coi 350°C là giới hạn thiết kế giúp người vận hành xác định rõ phạm vi nhiệt độ phù hợp thay vì sử dụng bơm vượt ngoài điều kiện mà dòng RY được công bố.

Vì sao không nên vận hành vượt quá 350°C?

Khi nhiệt độ môi chất vượt quá giới hạn thiết kế, tải nhiệt tác động lên thân bơm, nắp bơm, trục, bộ phận làm kín và cụm ổ trục sẽ tăng lên.

Đặc biệt, hệ thống packing, phớt dầu chịu nhiệt và chất bôi trơn ổ bi có thể chịu ảnh hưởng lớn hơn khi nhiệt truyền từ buồng bơm sang khu vực ổ trục.

Vì vậy, đối với Bơm dầu truyền nhiệt RY65-40-200, mức 350°C nên được xem là giới hạn tối đa chứ không phải nhiệt độ mục tiêu để duy trì liên tục trong mọi điều kiện.

Ý nghĩa của thiết kế tản nhiệt khi làm việc gần 350°C

Dòng RY sử dụng phương án tản nhiệt tự nhiên nhằm hạn chế nhiệt truyền trực tiếp từ thân bơm tới cụm ổ trục.

Khi bơm làm việc với dầu ở nhiệt độ cao, thiết kế này giúp hỗ trợ giảm nhiệt tại khu vực ổ bi và cụm truyền động. Tuy nhiên, hệ thống tản nhiệt không làm thay đổi giới hạn nhiệt độ môi chất đã được công bố.

Nói cách khác, khả năng tản nhiệt giúp RY65-40-200 thích nghi tốt hơn với môi trường nhiệt cao, nhưng không đồng nghĩa với việc bơm có thể vận hành vượt quá 350°C.

Cần kiểm soát nhiệt độ khi tiếp cận giới hạn 350°C

Khi hệ thống vận hành ở mức nhiệt độ cao, việc kiểm soát quá trình gia nhiệt rất quan trọng.

Theo hướng dẫn của dòng RY, bơm cần được gia nhiệt trước khi khởi động với dầu nóng. Tốc độ tăng nhiệt phải được kiểm soát để tránh chênh lệch nhiệt quá lớn giữa môi chất và thân bơm.

Điều này giúp các chi tiết kim loại giãn nở từ từ, hạn chế ứng suất nhiệt và hỗ trợ bơm làm việc ổn định hơn khi tiến gần vùng nhiệt độ cao.

350°C không phải giới hạn an toàn cho mọi điều kiện vận hành

Mặc dù tài liệu công bố nhiệt độ môi chất tối đa là 350°C, khả năng vận hành thực tế còn phụ thuộc vào điều kiện hệ thống, tình trạng bơm, phương pháp lắp đặt, chất lượng dầu truyền nhiệt và chế độ bảo dưỡng.

Do đó, khi Bơm dầu truyền nhiệt RY65-40-200 hoạt động ở nhiệt độ gần 350°C, cần đặc biệt theo dõi nhiệt độ ổ trục, độ rung, tình trạng làm kín và chất bôi trơn.

Khả năng chịu nhiệt 350 độ C so với giới hạn của Bơm dầu truyền nhiệt RY65-40-200 cho thấy thiết bị được thiết kế cho các hệ thống dầu truyền nhiệt có nhiệt độ cao, với mức nhiệt môi chất tối đa được công bố là 350°C.

Mức 350°C cần được hiểu là giới hạn trên của phạm vi làm việc, không nên xem là nhiệt độ có thể tùy ý vượt qua. Để RY65-40-200 vận hành ổn định, cần kiểm soát quá trình gia nhiệt, duy trì hệ thống tản nhiệt và theo dõi chặt chẽ cụm làm kín, ổ bi khi bơm làm việc gần giới hạn nhiệt độ này.

Sử dụng Bơm dầu truyền nhiệt RY65-40-200 cho lò hơi tầng sôi và lò dầu tải nhiệt

Sử dụng Bơm dầu truyền nhiệt RY65-40-200 cho lò hơi tầng sôi và lò dầu tải nhiệt chủ yếu nhằm duy trì dòng dầu nóng tuần hoàn giữa khu vực gia nhiệt và thiết bị sử dụng nhiệt. Trong phạm vi tài liệu của dòng RY, bơm được thiết kế để vận chuyển chất lỏng nhiệt độ cao, ít ăn mòn, không chứa hạt rắn và có thể làm việc với môi chất đến khoảng 350°C.

Ứng dụng trong hệ thống lò dầu tải nhiệt

Với lò dầu tải nhiệt, RY65-40-200 đảm nhiệm vai trò tuần hoàn dầu truyền nhiệt trong mạch kín.

Dầu sau khi được gia nhiệt trong lò sẽ được bơm đưa tới các thiết bị tiêu thụ nhiệt. Sau khi trao đổi nhiệt, dầu quay trở lại lò để tiếp tục được gia nhiệt và tái tuần hoàn.

Chu trình làm việc có thể hiểu ngắn gọn như sau:

Lò dầu tải nhiệt → Bơm dầu truyền nhiệt RY65-40-200 → thiết bị sử dụng nhiệt → đường hồi → lò dầu tải nhiệt.

Duy trì lưu lượng dầu nóng liên tục

Trong hệ thống này, bơm có nhiệm vụ tạo chênh lệch áp suất để dầu có thể vượt qua tổn thất trên đường ống, van và thiết bị trao đổi nhiệt.

Việc duy trì dòng dầu liên tục giúp quá trình truyền nhiệt từ lò tới thiết bị sử dụng nhiệt diễn ra ổn định hơn.

Khả năng sử dụng trong hệ thống kết hợp với lò hơi tầng sôi

Đối với lò hơi tầng sôi, tài liệu của bơm RY không mô tả riêng một cấu hình ứng dụng trực tiếp cho loại lò này. Vì vậy, khi sử dụng RY65-40-200 trong hệ thống có lò hơi tầng sôi, bơm chỉ phù hợp nếu hệ thống có một mạch dầu truyền nhiệt riêng cần tuần hoàn.

Nói cách khác, RY65-40-200 không phải bơm cấp nước lò hơi. Chức năng phù hợp của nó vẫn là vận chuyển dầu tải nhiệt trong một vòng tuần hoàn dầu nóng liên quan đến hệ thống gia nhiệt.

Vị trí của bơm trong mạch dầu truyền nhiệt

Nếu hệ thống lò hơi tầng sôi có tích hợp thiết bị gia nhiệt dầu, RY65-40-200 có thể bố trí trên đường tuần hoàn để đưa dầu từ khu vực gia nhiệt tới thiết bị sử dụng nhiệt và đưa dầu hồi trở lại.

Vai trò này tương tự với ứng dụng trong lò dầu tải nhiệt: bơm không tạo nhiệt mà duy trì chuyển động của môi chất mang nhiệt.

Phù hợp với môi chất nhiệt độ cao

Một lý do để sử dụng Bơm dầu truyền nhiệt RY65-40-200 cho lò hơi tầng sôi và lò dầu tải nhiệt là đặc tính của dòng RY hướng tới môi chất nhiệt độ cao.

Theo tài liệu, dòng bơm này có thể vận chuyển chất lỏng có nhiệt độ đến khoảng 350°C, với điều kiện môi chất có tính ăn mòn yếu và không chứa hạt rắn.

Đây là đặc điểm phù hợp với các vòng tuần hoàn dầu tải nhiệt trong hệ thống công nghiệp.

Cần gia nhiệt bơm trước khi vận hành dầu nóng

Khi làm việc với dầu ở nhiệt độ cao, bơm cần được gia nhiệt trước khi khởi động.

Dầu nóng được đưa qua thân bơm nhiều lần để nhiệt độ các chi tiết tăng dần. Quá trình này giúp hạn chế chênh lệch nhiệt độ lớn giữa môi chất và thân bơm.

Theo hướng dẫn của dòng RY, tốc độ gia nhiệt cần được kiểm soát, tránh làm nóng quá nhanh trước khi đưa bơm vào chế độ vận hành chính thức.

Đảm bảo bơm luôn đầy dầu

Trước khi khởi động, cần đưa đầy môi chất vào bơm và hạn chế không khí tồn tại trong hệ thống.

Điều này đặc biệt quan trọng trong mạch dầu tải nhiệt vì bánh công tác cần tiếp xúc trực tiếp với dầu để tạo dòng chảy.

Không khí trong đường ống có thể gây rung, tiếng ồn và làm dòng dầu không ổn định.

Điều chỉnh lưu lượng ở phía đầu ra

Khi vận hành RY65-40-200 trong hệ thống lò dầu tải nhiệt, lưu lượng nên được điều chỉnh bằng van đầu ra.

Theo hướng dẫn của dòng RY, không sử dụng van hút để điều tiết lưu lượng. Đường hút cần được giữ thông thoáng nhằm đảm bảo bánh công tác luôn nhận đủ dầu.

Cách vận hành này giúp duy trì điều kiện hút ổn định cho bơm.

Không để bơm làm việc với lưu lượng quá thấp

Tài liệu dòng RY khuyến cáo không vận hành bơm khi lưu lượng nhỏ hơn khoảng 30% lưu lượng thiết kế.

Trong hệ thống lò dầu tải nhiệt, yêu cầu này có ý nghĩa quan trọng vì bơm cần duy trì dòng dầu tuần hoàn liên tục. Nếu lưu lượng quá thấp, điều kiện vận hành bên trong bơm có thể trở nên bất lợi.

Nếu hệ thống thường xuyên yêu cầu lưu lượng thấp, cần xem xét phương án đường hồi hoặc lựa chọn bơm phù hợp hơn.

Sử dụng Bơm dầu truyền nhiệt RY65-40-200 cho lò hơi tầng sôi và lò dầu tải nhiệt phù hợp nhất khi bơm được đặt trong một mạch tuần hoàn dầu truyền nhiệt.

Đối với lò dầu tải nhiệt, bơm đảm nhiệm trực tiếp việc đưa dầu nóng từ lò tới thiết bị sử dụng nhiệt và đưa dầu hồi trở lại. Với hệ thống lò hơi tầng sôi, RY65-40-200 chỉ phù hợp khi có một vòng dầu tải nhiệt riêng, không dùng thay thế bơm nước cấp lò hơi.

Để vận hành ổn định, cần chú ý gia nhiệt bơm trước khi chạy dầu nóng, giữ bơm đầy dầu, đảm bảo đường hút thông thoáng và duy trì lưu lượng trong vùng làm việc phù hợp.

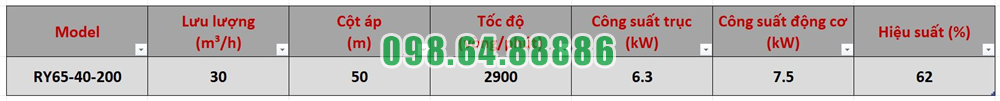

Bảng thông số kỹ thuật bơm dầu truyền nhiệt RY

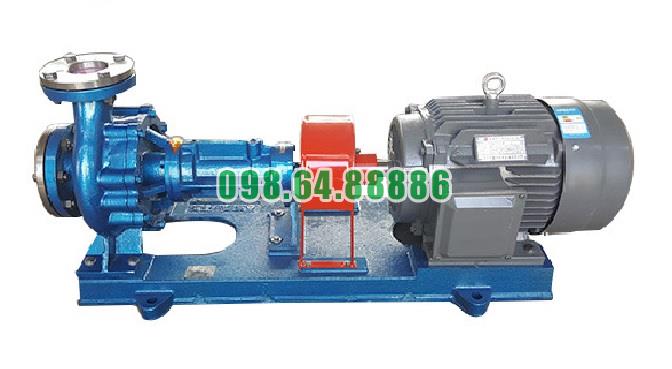

Hình ảnh thực tế bơm dầu truyền nhiệt RY
