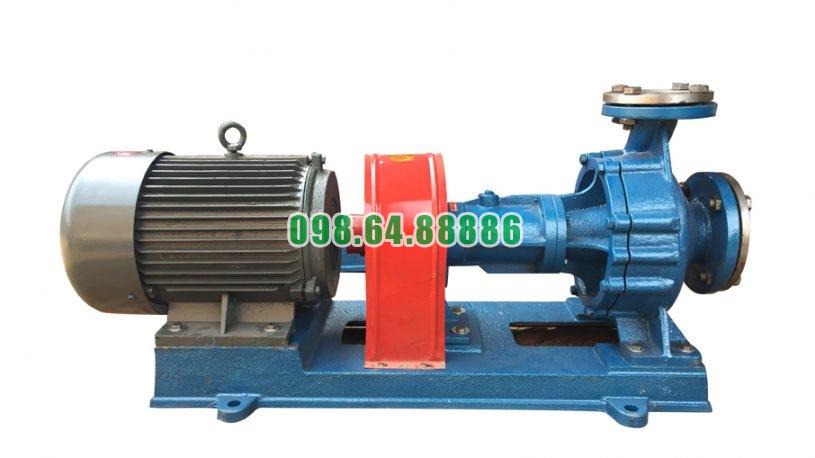

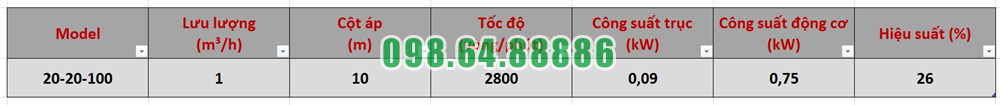

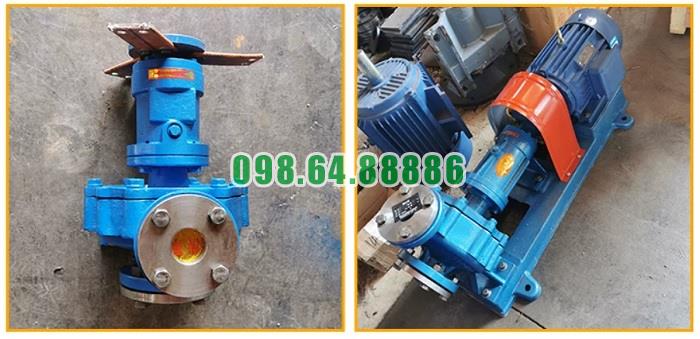

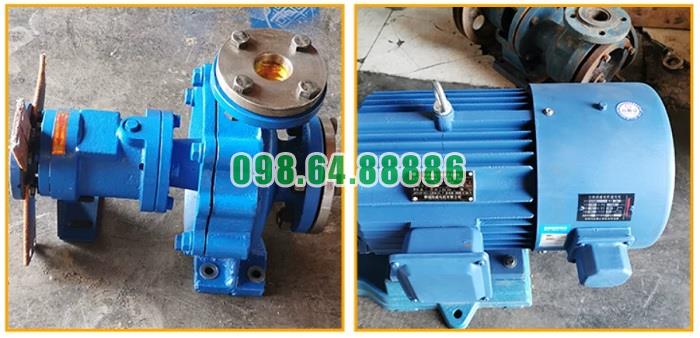

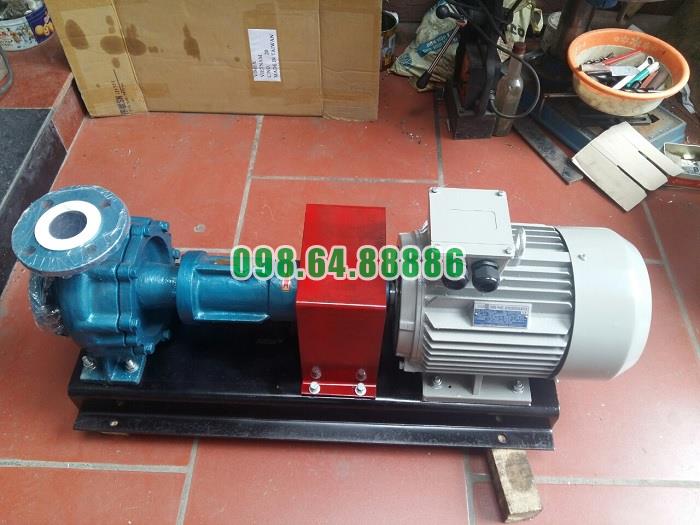

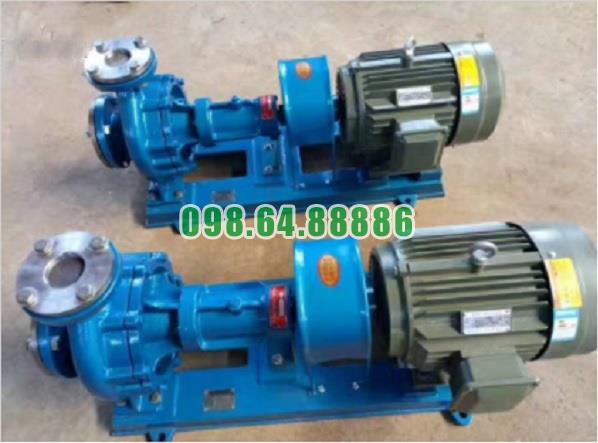

Bơm dầu nóng công nghiệp RY20-20-100 cột áp 10 m, tốc độ 2.800 vòng/phút

Trục bơm chế tạo bằng thép độ bền cao của Bơm dầu truyền nhiệt RY20-20-100

Trục bơm là bộ phận truyền mô-men từ động cơ đến bánh công tác của Bơm dầu truyền nhiệt RY20-20-100. Việc sử dụng thép có độ bền cao giúp trục chịu được lực xoắn, tải trọng quay và ảnh hưởng của nhiệt độ trong quá trình tuần hoàn dầu nóng.

Khả năng chịu lực xoắn tốt

Khi bơm vận hành ở tốc độ 2.800 vòng/phút, trục liên tục truyền chuyển động từ động cơ đến bánh công tác. Thép độ bền cao giúp trục hạn chế biến dạng xoắn, duy trì tốc độ quay ổn định và bảo đảm bánh công tác nhận đủ mô-men truyền động.

Hạn chế cong và đảo trục

Độ cứng của vật liệu giúp trục ít bị cong hoặc võng dưới tải. Nhờ đó, bánh công tác được giữ đúng vị trí trong buồng bơm, giảm nguy cơ cọ xát với thân bơm và hạn chế rung động khi thiết bị hoạt động liên tục.

Chống mài mòn tại các vị trí tiếp xúc

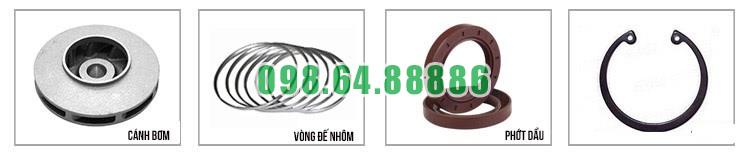

Các vị trí lắp ổ bi, khớp nối và bộ chèn làm kín thường xuyên chịu ma sát. Trục bằng thép độ bền cao giúp giảm hình thành rãnh mòn, duy trì độ chính xác của bề mặt lắp ghép và hạn chế dầu nóng rò rỉ dọc theo trục.

Duy trì độ ổn định khi chịu nhiệt

Trong môi trường dầu truyền nhiệt, trục chịu ảnh hưởng của nhiệt truyền từ thân bơm. Vật liệu có độ bền và độ ổn định tốt giúp trục hạn chế biến dạng khi nhiệt độ thay đổi, giữ nguyên độ đồng tâm giữa trục bơm và trục động cơ.

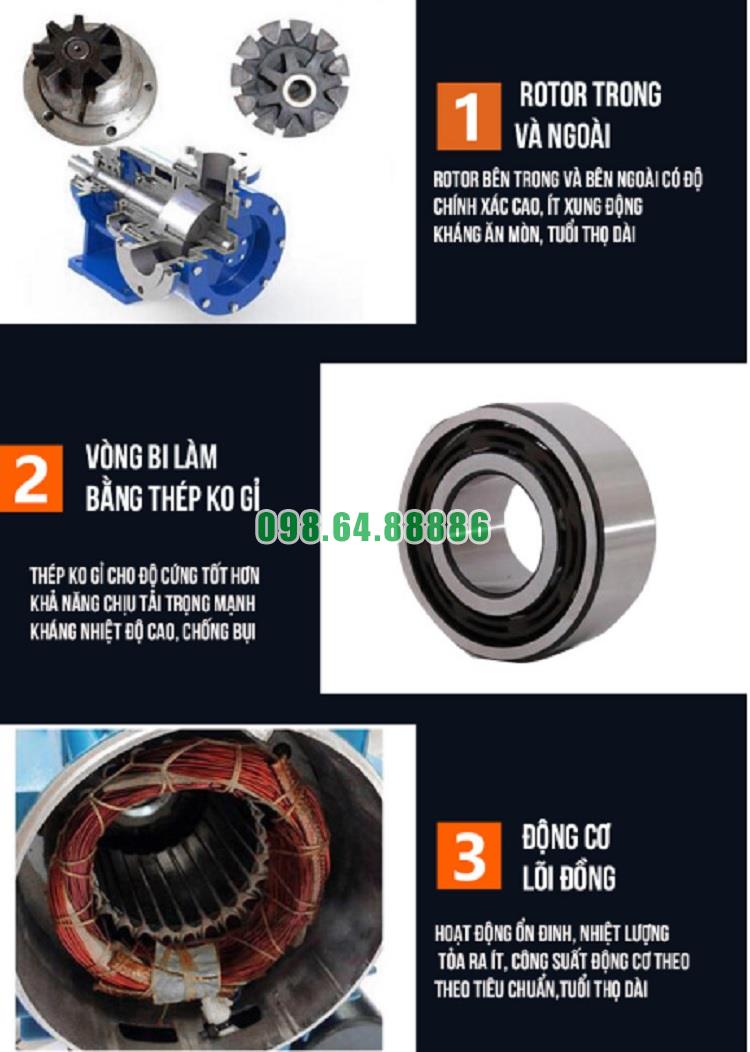

Kéo dài tuổi thọ cụm rôto

Trục có độ bền cao giúp giảm tải bất thường lên ổ bi, khớp nối và bộ làm kín. Điều này góp phần hạn chế rung, giảm mài mòn và kéo dài tuổi thọ của toàn bộ cụm rôto trên Bơm dầu truyền nhiệt RY20-20-100.

Trục bơm chế tạo bằng thép độ bền cao giúp Bơm dầu truyền nhiệt RY20-20-100 chịu lực xoắn tốt, hạn chế cong trục, chống mài mòn và duy trì chuyển động ổn định ở tốc độ cao. Đây là bộ phận quan trọng giúp bơm vận hành êm, giảm rung và tăng độ bền trong hệ thống tuần hoàn dầu nóng.

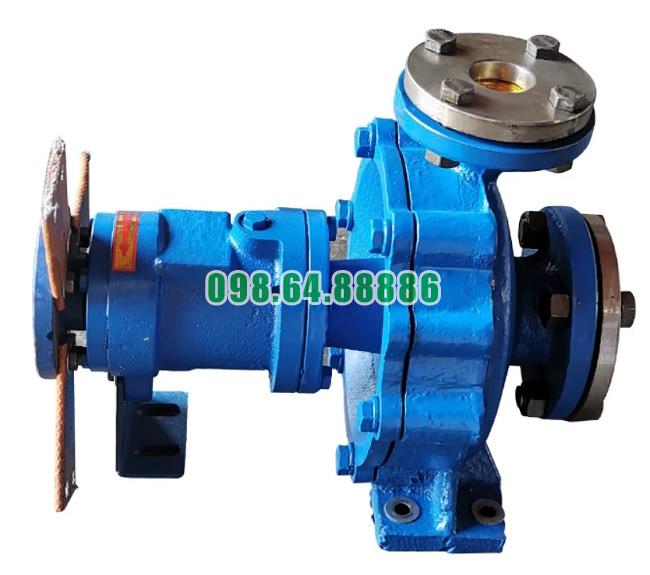

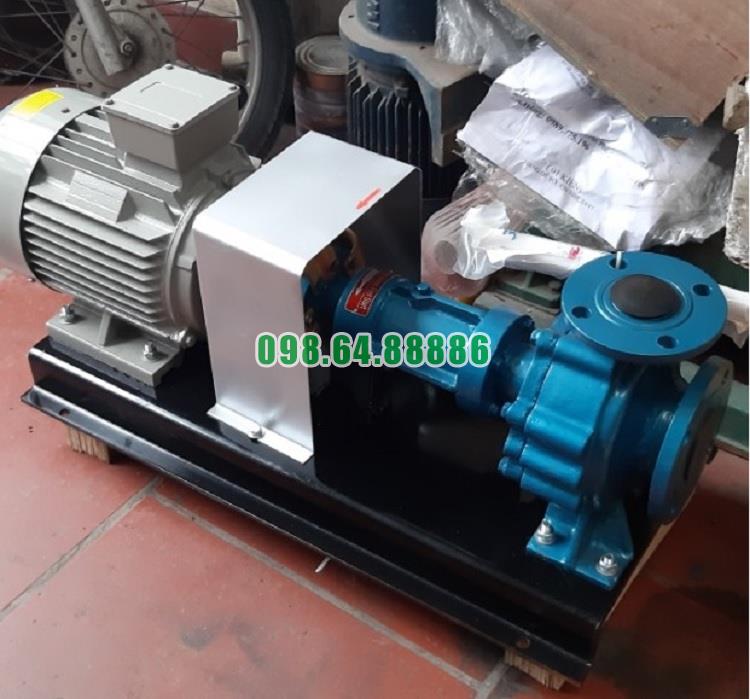

Thiết kế tản nhiệt tự nhiên độc đáo của Bơm dầu truyền nhiệt RY20-20-100

Bơm dầu truyền nhiệt RY20-20-100 được thiết kế để vận chuyển dầu tải nhiệt ở nhiệt độ cao. Điểm đặc biệt của bơm là sử dụng cơ chế tản nhiệt tự nhiên, thay cho hệ thống làm mát bằng nước thường gặp trên các loại bơm dầu nóng truyền thống.

Thiết kế này giúp hạn chế nhiệt truyền từ thân bơm sang cụm ổ bi, phớt dầu và khớp nối, đồng thời làm cho kết cấu bơm gọn hơn và giảm số lượng thiết bị phụ trợ.

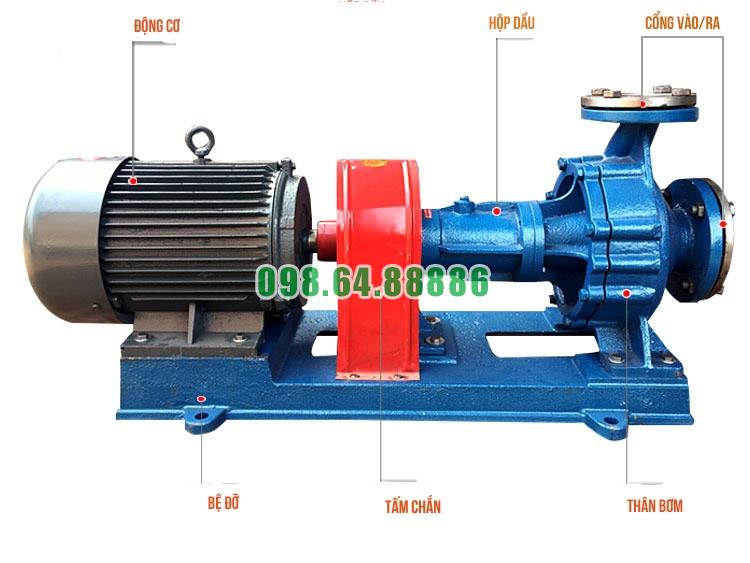

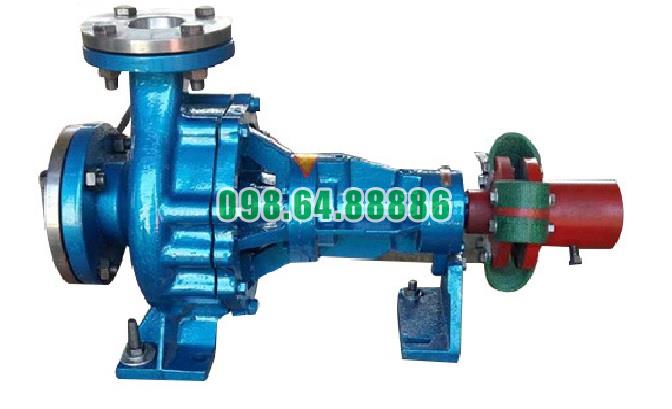

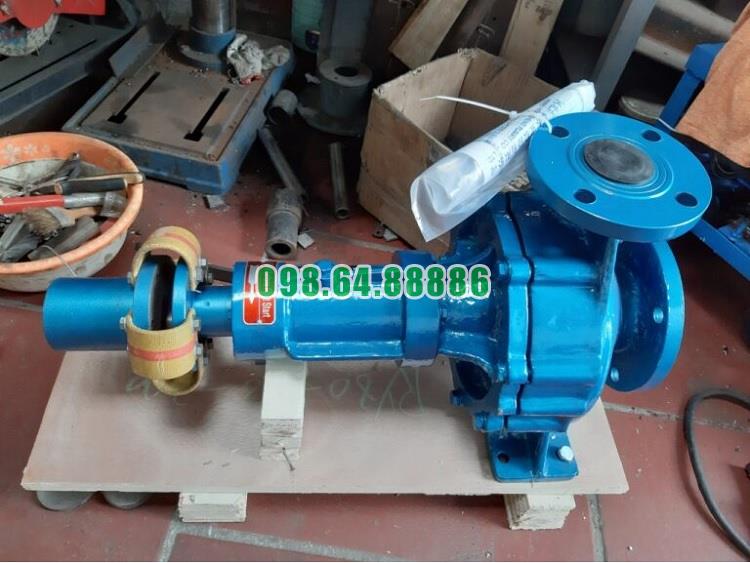

Bố trí thân bơm cách xa cụm ổ trục

Thân bơm là bộ phận tiếp xúc trực tiếp với dầu truyền nhiệt nên có nhiệt độ cao nhất trong toàn bộ cụm máy. Trên Bơm dầu truyền nhiệt RY20-20-100, thân bơm không được lắp sát với ổ bi mà được liên kết với thân ổ trục thông qua nắp bơm và giá đỡ trung tâm.

Khoảng cách này làm kéo dài đường truyền nhiệt từ thân bơm đến ổ bi. Trong quá trình nhiệt truyền qua nắp bơm, giá đỡ và trục, một phần nhiệt lượng được phát tán ra không khí xung quanh trước khi tiếp cận cụm ổ trục.

Vai trò tản nhiệt của giá đỡ trung tâm

Tạo khoảng cách cách nhiệt

Giá đỡ trung tâm nằm giữa nắp bơm và thân ổ trục. Bộ phận này tạo ra khoảng cách vật lý cần thiết để tách vùng dầu nóng khỏi vùng chứa ổ bi và chất bôi trơn.

Nhờ khoảng cách này, nhiệt không truyền trực tiếp và nhanh chóng đến ổ bi. Nhiệt độ của cụm ổ trục vì vậy được kiểm soát tốt hơn.

Phát tán nhiệt ra môi trường

Bề mặt bên ngoài của giá đỡ tiếp xúc trực tiếp với không khí. Khi nhiệt truyền từ thân bơm qua giá đỡ, nhiệt lượng được giải phóng dần ra môi trường theo cơ chế đối lưu tự nhiên.

Không khí nóng quanh giá đỡ di chuyển lên trên và được thay thế bằng lớp không khí mát hơn. Quá trình này diễn ra liên tục mà không cần sử dụng quạt hoặc nước làm mát.

Thân ổ trục được tách khỏi nguồn nhiệt

Thân ổ trục của Bơm dầu truyền nhiệt RY20-20-100 được bố trí phía sau giá đỡ, cách xa khoang chứa dầu nóng. Cách bố trí này giúp giảm nhiệt độ tác động lên hai ổ bi, phớt dầu và dầu mỡ bôi trơn.

Nếu thân ổ trục đặt quá gần thân bơm, nhiệt độ cao có thể làm dầu mỡ bôi trơn nhanh biến chất, giảm độ nhớt và mất khả năng tạo màng bôi trơn. Thiết kế tách xa nguồn nhiệt giúp cụm ổ trục duy trì điều kiện làm việc ổn định hơn.

Tản nhiệt tự nhiên qua trục và bề mặt kim loại

Một phần nhiệt từ dầu nóng được truyền qua bánh công tác đến trục bơm. Tuy nhiên, trục có chiều dài kéo từ đầu bơm đến khớp nối nên nhiệt được phân bố trên một khoảng lớn thay vì tập trung tại ổ bi.

Thân ổ trục, nắp chặn và giá đỡ đều có bề mặt tiếp xúc với không khí. Các chi tiết kim loại này vừa tiếp nhận nhiệt vừa giải phóng nhiệt ra môi trường, tạo thành hệ thống tản nhiệt thụ động cho Bơm dầu truyền nhiệt RY20-20-100.

Không cần hệ thống làm mát bằng nước

Thiết kế tản nhiệt tự nhiên giúp Bơm dầu truyền nhiệt RY20-20-100 không phụ thuộc vào đường nước làm mát riêng. Bơm không cần thêm bơm nước, van nước, đường ống cấp – hồi hoặc khoang nước bao quanh cụm ổ trục.

Việc loại bỏ hệ thống nước làm mát mang lại các lợi ích chính:

• Kết cấu cụm bơm đơn giản và gọn hơn.
• Giảm số lượng đường ống phụ trợ.
• Không tiêu thụ nước làm mát.
• Hạn chế nguy cơ rò rỉ hoặc đóng cặn trong đường nước.
• Giảm công việc kiểm tra và bảo dưỡng.
• Thuận tiện khi lắp bơm tại vị trí không có nguồn nước.

Bảo vệ ổ bi và chất bôi trơn

Mục tiêu quan trọng của thiết kế tản nhiệt tự nhiên là hạn chế nhiệt độ cao truyền đến ổ bi. Khi nhiệt độ ổ bi được kiểm soát, dầu hoặc mỡ bôi trơn ít bị oxy hóa và suy giảm chất lượng.

Điều này giúp duy trì lớp màng bôi trơn giữa các bề mặt chuyển động, giảm ma sát và hạn chế hiện tượng ổ bi nóng, phát tiếng ồn hoặc bị kẹt.

Thiết kế này cũng góp phần bảo vệ phớt dầu trong thân ổ trục. Phớt dầu ít bị chai cứng và mất độ đàn hồi khi không phải tiếp xúc với nhiệt độ quá cao.

Điều kiện để tản nhiệt tự nhiên đạt hiệu quả

Khu vực lắp đặt phải thông thoáng

Không gian quanh giá đỡ và thân ổ trục phải có khả năng lưu thông không khí. Không nên che kín cụm ổ trục bằng vật liệu cách nhiệt hoặc đặt bơm quá sát tường.

Lớp bảo ôn chỉ nên áp dụng cho thân bơm và đường ống nóng khi cần thiết, không nên bao kín toàn bộ giá đỡ và thân ổ trục vì sẽ cản trở quá trình phát tán nhiệt.

Không đặt bơm gần nguồn nhiệt khác

Bơm không nên được lắp quá gần lò gia nhiệt, buồng đốt hoặc thiết bị có nhiệt độ bề mặt cao. Nhiệt từ môi trường bên ngoài sẽ làm giảm chênh lệch nhiệt độ giữa thân ổ trục và không khí, khiến hiệu quả tản nhiệt tự nhiên suy giảm.

Bề mặt tản nhiệt phải sạch

Bụi, dầu bám và lớp cặn dày trên giá đỡ hoặc thân ổ trục có thể làm giảm khả năng truyền nhiệt ra không khí. Vì vậy, bề mặt bên ngoài của cụm tản nhiệt cần được vệ sinh định kỳ.

Dầu nóng phải được gia nhiệt từ từ

Tản nhiệt tự nhiên giúp kiểm soát nhiệt trong quá trình vận hành ổn định nhưng không thể bù cho việc tăng nhiệt quá nhanh. Bơm cần được gia nhiệt từ từ để thân bơm, trục, giá đỡ và ổ bi giãn nở đồng đều.

Ưu điểm của thiết kế tản nhiệt tự nhiên

Thiết kế tản nhiệt tự nhiên của Bơm dầu truyền nhiệt RY20-20-100 mang lại những ưu điểm nổi bật:

• Cách ly tương đối cụm ổ bi khỏi thân bơm nóng.
• Hạn chế nhiệt tác động đến dầu mỡ bôi trơn.
• Giảm nguy cơ ổ bi nóng và phớt dầu nhanh lão hóa.
• Không cần nước làm mát.
• Giảm chi phí lắp đặt và vận hành.
• Kết cấu đơn giản, dễ kiểm tra và bảo dưỡng.
• Tăng độ tin cậy của cụm bơm khi vận chuyển dầu tải nhiệt.

Thiết kế tản nhiệt tự nhiên của Bơm dầu truyền nhiệt RY20-20-100 dựa trên việc tạo khoảng cách giữa thân bơm nóng và cụm ổ trục. Nắp bơm, giá đỡ trung tâm, trục và bề mặt thân ổ trục phối hợp dẫn nhiệt và phát tán nhiệt ra không khí.

Nhờ thiết kế này, nhiệt truyền đến ổ bi, phớt dầu và chất bôi trơn được hạn chế mà không cần sử dụng hệ thống làm mát bằng nước. Đây là đặc điểm cấu tạo quan trọng giúp Bơm dầu truyền nhiệt RY20-20-100 có kết cấu gọn, vận hành ổn định và phù hợp với các hệ thống tuần hoàn dầu nóng.
