Bơm dầu truyền nhiệt RY65-40-250 sử dụng cơ chế truyền động trực tiếp từ động cơ sang trục bơm thông qua khớp nối mềm kiểu ba chấu. Đây là bộ phận trung gian có nhiệm vụ truyền mô-men quay, đồng thời hỗ trợ giảm ảnh hưởng của rung động và sai lệch nhỏ giữa trục động cơ với trục bơm.
Với tốc độ làm việc khoảng 2.900 vòng/phút, cụm khớp nối giữ vai trò quan trọng trong việc duy trì chuyển động ổn định của bánh công tác và toàn bộ rôto.
Khi động cơ hoạt động, trục động cơ bắt đầu quay và tạo mô-men. Thay vì truyền trực tiếp bằng một liên kết cứng tuyệt đối, mô-men được đưa qua khớp nối mềm trước khi tới trục bơm.
Cách bố trí này tạo thành chuỗi truyền động:
Động cơ → khớp nối mềm → trục bơm → bánh công tác.
Đây là cơ chế truyền động chính giúp RY65-40-250 biến năng lượng cơ học của động cơ thành chuyển động quay của bánh công tác.
Theo kết cấu của dòng RY, bơm sử dụng khớp nối mềm kiểu ba chấu.
Khớp nối nằm giữa trục động cơ và trục bơm, tạo liên kết cơ khí nhưng vẫn có độ đàn hồi nhất định. Nhờ đó, mô-men được truyền liên tục trong khi một phần rung động hoặc sai lệch rất nhỏ giữa hai trục có thể được hấp thụ.
Điều này phù hợp với bơm dầu truyền nhiệt vì thiết bị thường vận hành liên tục và chịu ảnh hưởng của nhiệt độ cao.
Chức năng quan trọng nhất của khớp nối là đưa mô-men từ động cơ tới trục bơm với độ ổn định cao.
Khi trục bơm nhận mô-men, bánh công tác được lắp trên trục sẽ quay theo. Bánh công tác sau đó truyền năng lượng cho dầu truyền nhiệt, tạo nên lưu lượng và cột áp của bơm.
Vì vậy, mặc dù khớp nối không trực tiếp tiếp xúc với dầu, nó vẫn ảnh hưởng trực tiếp tới khả năng làm việc của Bơm dầu truyền nhiệt RY65-40-250.
Khớp nối mềm giúp giảm mức độ truyền rung trực tiếp giữa động cơ và bơm.
Trong thực tế, động cơ và cụm rôto đều tạo ra dao động nhỏ khi quay. Nếu sử dụng liên kết quá cứng, rung động có thể truyền trực tiếp từ bộ phận này sang bộ phận kia.
Độ đàn hồi của khớp nối giúp giảm một phần tác động này, từ đó hỗ trợ cụm truyền động làm việc êm hơn.
Khớp nối mềm có thể hỗ trợ bù một mức sai lệch nhỏ giữa trục bơm và trục động cơ. Tuy nhiên, điều này không có nghĩa là có thể bỏ qua công việc căn chỉnh đồng tâm.
Theo yêu cầu lắp đặt của dòng RY, sai lệch đo tại vành ngoài khớp nối không được vượt quá 0,1 mm, trong khi khe hở giữa hai đầu trục khoảng 2–3 mm.
Việc duy trì đúng độ đồng tâm giúp khớp nối không phải chịu tải lệch quá lớn và hạn chế rung khi bơm vận hành ở tốc độ cao.
Nếu khớp nối bị lệch hoặc hai trục không đồng tâm, lực truyền từ động cơ sang bơm có thể không phân bố đều.
Khi đó, tải phụ sẽ tác động lên trục và các ổ bi, làm tăng rung động, ma sát và nhiệt độ ổ trục.
Về lâu dài, tình trạng này có thể làm ổ bi nhanh mòn và ảnh hưởng tới độ ổn định của cụm rôto. Vì vậy, khớp nối và độ đồng tâm cần được kiểm tra đồng thời trong quá trình lắp đặt và bảo dưỡng.
Bánh công tác của RY65-40-250 chỉ có thể quay ổn định khi mô-men từ động cơ được truyền đều qua khớp nối và trục.
Khi khớp nối làm việc đúng trạng thái, trục bơm duy trì tốc độ quay cần thiết, từ đó giúp bánh công tác tạo dòng dầu ổn định.
Nếu khớp nối bị lỏng, mòn hoặc lắp sai, chuyển động quay có thể phát sinh rung, tiếng ồn hoặc mất ổn định.
Theo hướng dẫn của dòng RY, khi quan sát từ phía khớp nối, trục bơm phải quay theo chiều kim đồng hồ.
Đây là yêu cầu quan trọng vì chiều quay của động cơ quyết định trực tiếp chiều quay của khớp nối, trục và bánh công tác.
Nếu động cơ quay ngược chiều, khớp nối vẫn truyền chuyển động nhưng bánh công tác sẽ không làm việc đúng theo thiết kế, dẫn đến lưu lượng và cột áp không đạt yêu cầu.
Trước khi khởi động RY65-40-250, cần quay khớp nối bằng tay để kiểm tra độ nhẹ và độ trơn của toàn bộ cụm rôto.
Nếu xuất hiện tiếng cọ xát hoặc điểm kẹt, bơm cần được dừng kiểm tra trước khi đóng điện.
Thao tác này giúp phát hiện sớm các vấn đề liên quan đến trục, ổ bi, bánh công tác hoặc quá trình lắp ráp.
Khớp nối, động cơ và các bu lông cố định phải được kiểm tra trước khi vận hành.
Liên kết lỏng có thể tạo ra rung động tại khu vực truyền động, ảnh hưởng tới độ đồng tâm và làm tăng tải lên ổ trục.
Đối với thiết bị quay ở 2.900 vòng/phút như RY65-40-250, việc duy trì liên kết chắc chắn có ý nghĩa đặc biệt quan trọng.
Cơ chế truyền động qua khớp nối của Bơm dầu truyền nhiệt RY65-40-250 được thực hiện theo chuỗi từ động cơ, qua khớp nối mềm kiểu ba chấu, đến trục bơm và cuối cùng là bánh công tác.
Khớp nối vừa truyền mô-men, vừa hỗ trợ giảm rung và bù sai lệch rất nhỏ giữa hai trục. Tuy nhiên, hiệu quả truyền động vẫn phụ thuộc nhiều vào việc căn chỉnh đồng tâm chính xác, giữ đúng khe hở trục và kiểm tra tình trạng khớp nối thường xuyên.
Đối với RY65-40-250 vận hành ở tốc độ 2.900 vòng/phút, một cụm khớp nối được lắp đúng và làm việc ổn định là điều kiện quan trọng để duy trì chuyển động đều của rôto và bánh công tác.

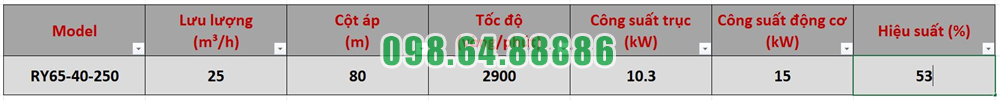

Bơm dầu truyền nhiệt RY65-40-250 được thiết kế cho nhiệm vụ tuần hoàn dầu nóng trong các hệ thống gia nhiệt công nghiệp. Với lưu lượng 25 m³/h, cột áp 80 m, tốc độ quay 2.900 vòng/phút và công suất động cơ 15 kW, model này có cấu tạo phù hợp với chế độ vận hành liên tục khi được lắp đặt và bảo dưỡng đúng kỹ thuật.

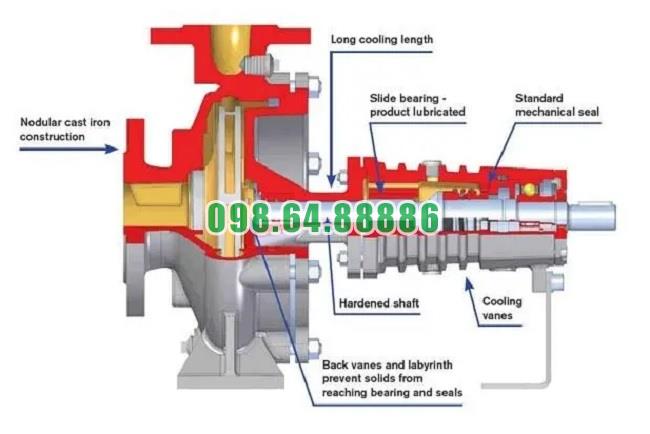

Một trong những yếu tố quan trọng giúp Bơm dầu truyền nhiệt RY65-40-250 chịu tải làm việc liên tục là cụm ổ trục sử dụng hai bộ vòng bi để đỡ và định vị rôto.
Kết cấu này giúp trục bơm duy trì vị trí ổn định khi quay ở tốc độ 2.900 vòng/phút, hạn chế dao động và giảm nguy cơ cọ xát giữa các chi tiết quay. Khi ổ bi được bôi trơn đúng yêu cầu, cụm rôto có thể duy trì trạng thái làm việc ổn định trong thời gian dài.
Dòng bơm RY sử dụng kết cấu đỡ một phía với chân đỡ và gối đỡ trung tâm. Cách bố trí này giúp cụm bơm có kết cấu gọn nhưng vẫn bảo đảm khả năng đỡ các bộ phận quay.
Bơm và động cơ được lắp đồng tâm trên cùng một bệ máy, giúp hệ truyền động ổn định hơn khi làm việc liên tục.
Trục bơm được nối với động cơ thông qua khớp nối mềm. Bộ phận này có nhiệm vụ truyền mô-men từ động cơ đến trục bơm và bánh công tác.
Khi bơm – động cơ được căn chỉnh chính xác, khớp nối mềm giúp hệ truyền động vận hành ổn định, hạn chế rung động và tải bất thường lên ổ bi. Đây là yếu tố quan trọng đối với thiết bị phải vận hành liên tục trong dây chuyền sản xuất.
Bơm dầu truyền nhiệt RY65-40-250 sử dụng cơ chế tản nhiệt tự nhiên thay cho hệ thống làm mát bằng nước truyền thống.
Thiết kế này giúp cụm máy đơn giản hơn, đồng thời giảm số lượng thiết bị phụ trợ cần vận hành cùng bơm. Trong môi trường dầu tải nhiệt có nhiệt độ cao, cơ chế tản nhiệt tự nhiên hỗ trợ hạn chế ảnh hưởng nhiệt lên cụm ổ trục và các chi tiết liên quan.
Nhờ đó, bơm có điều kiện thuận lợi hơn để duy trì vận hành ổn định trong thời gian dài.
Khả năng chịu tải lâu dài của bơm phụ thuộc nhiều vào tình trạng bôi trơn ổ bi.
Ở dòng RY, cụm ổ trục được bố trí chế độ bôi trơn phù hợp cho từng vị trí vòng bi. Khi lượng dầu và mỡ được duy trì đúng yêu cầu, ma sát giảm, nhiệt độ ổ bi được kiểm soát tốt hơn và nguy cơ hư hỏng sớm cũng giảm theo.
Đây là điều kiện quan trọng để Bơm dầu truyền nhiệt RY65-40-250 có thể hoạt động liên tục trong các hệ thống công nghiệp.
Bơm sử dụng bộ chèn làm kín kết hợp với phớt dầu cao su chịu nhiệt.
Cụm làm kín có nhiệm vụ hạn chế rò rỉ môi chất tại khu vực trục bơm. Khi hệ thống làm kín được lắp đúng và bảo dưỡng tốt, lượng dầu thất thoát được hạn chế, đồng thời giúp bơm duy trì trạng thái vận hành ổn định hơn.
Mặt bích hút, mặt bích xả và các bộ phận chịu áp của dòng RY được thiết kế theo cấp áp suất 16 bar.
Kết cấu này giúp cụm bơm đáp ứng tốt yêu cầu làm việc trong hệ thống tuần hoàn dầu có áp lực, đồng thời tạo nền tảng cơ khí ổn định cho quá trình vận hành lâu dài.
Cửa hút của bơm được bố trí theo hướng trục, trong khi cửa xả theo hướng tâm và phương thẳng đứng.
Cách bố trí này phù hợp với nguyên lý làm việc của bơm ly tâm, giúp dầu đi trực tiếp vào tâm bánh công tác trước khi được gia tốc ra phía ngoài.
Khi điều kiện hút tốt và bơm được mồi đầy môi chất, dòng dầu ổn định hơn, góp phần hạn chế rung và hỗ trợ bơm làm việc liên tục.
Dù có kết cấu phù hợp với hệ thống tuần hoàn dầu nóng, khả năng làm việc liên tục của Bơm dầu truyền nhiệt RY65-40-250 vẫn phụ thuộc vào điều kiện vận hành thực tế.
Bơm phải được căn chỉnh đồng tâm chính xác, đường ống có giá đỡ độc lập, ổ bi được bôi trơn đầy đủ và lưu lượng qua bơm luôn nằm trong vùng làm việc phù hợp. Ngoài ra, cần theo dõi thường xuyên độ rung, nhiệt độ ổ bi, áp suất cửa xả và tiếng ồn bất thường.
Không nên để bơm vận hành kéo dài ở lưu lượng quá thấp vì điều này có thể làm giảm độ ổn định của dòng chảy và tăng nhiệt trong cụm máy.
Đặc điểm thiết kế giúp Bơm dầu truyền nhiệt RY65-40-250 chịu tải làm việc liên tục tập trung ở cụm ổ trục hai vòng bi, kết cấu đỡ chắc chắn, khớp nối mềm, cơ chế tản nhiệt tự nhiên, hệ thống bôi trơn phù hợp và cụm làm kín chịu nhiệt.
Những đặc điểm này giúp trục và bánh công tác duy trì chuyển động ổn định, hạn chế rung, giảm ma sát và hỗ trợ bơm làm việc trong thời gian dài. Khi được lắp đặt đúng kỹ thuật và bảo dưỡng định kỳ, Bơm dầu truyền nhiệt RY65-40-250 có thể đáp ứng tốt yêu cầu vận hành liên tục trong các hệ thống tuần hoàn dầu tải nhiệt công nghiệp.

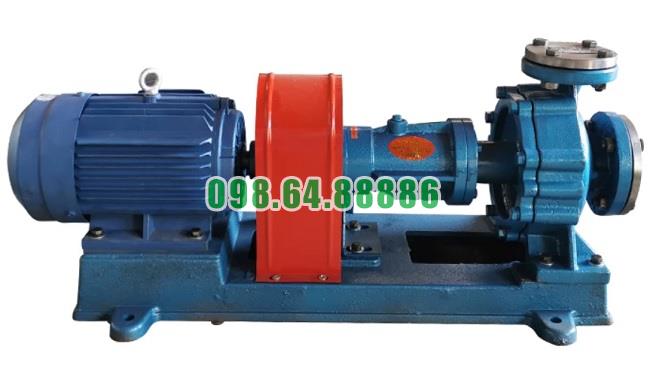

Bơm dầu gia nhiệt RY65-40-250 Lưu lượng 25 m3/h, cột áp 80 m, tốc độ 2900 vòng/phút, công suất 15 kW
