Bơm dầu nóng RY125-80-160 Lưu lượng 160 m3/h, công suất 22 kW, cột áp 50 m

Khả năng chịu nhiệt của Bơm dầu truyền nhiệt RY125-80-160

Bơm dầu truyền nhiệt RY125-80-160 được thiết kế để làm việc trong hệ thống tuần hoàn dầu nóng công nghiệp, nơi môi chất có nhiệt độ cao và yêu cầu bơm vận hành liên tục, ổn định.

Nhiệt độ làm việc của môi chất

Dòng bơm RY có thể sử dụng để vận chuyển chất lỏng có nhiệt độ cao, với nhiệt độ môi chất làm việc không vượt quá 350°C.

Vì vậy, RY125-80-160 phù hợp với nhiều hệ thống dầu tải nhiệt sử dụng trong nhà máy hóa chất, cao su, nhựa, dệt nhuộm, chế biến thực phẩm và các dây chuyền gia nhiệt công nghiệp.

Thiết kế hỗ trợ làm việc ở nhiệt độ cao

Khả năng chịu nhiệt của Bơm dầu truyền nhiệt RY125-80-160 được hỗ trợ bởi kết cấu chuyên dụng cho dầu nóng.

Bơm sử dụng cơ chế tản nhiệt tự nhiên, giúp hạn chế ảnh hưởng của nhiệt từ thân bơm truyền sang cụm ổ trục. Thiết kế này giúp kết cấu gọn hơn và không phụ thuộc vào hệ thống làm mát bằng nước.

Cụm làm kín sử dụng bộ chèn làm kín kết hợp với phớt dầu cao su chịu nhiệt, phù hợp với điều kiện vận hành có nhiệt độ môi chất cao.

Cần gia nhiệt từ từ trước khi vận hành

Khả năng chịu nhiệt cao không có nghĩa là bơm có thể tiếp xúc đột ngột với dầu ở nhiệt độ rất cao.

Trước khi khởi động, cần gia nhiệt sơ bộ thân bơm bằng cách cho dầu nóng tuần hoàn qua bơm. Chênh lệch giữa nhiệt độ dầu tại cửa hút và nhiệt độ thân bơm không nên vượt quá 40°C, đồng thời tốc độ tăng nhiệt cần giữ không quá 50°C/giờ.

Việc gia nhiệt đúng cách giúp các chi tiết giãn nở đồng đều và hạn chế ảnh hưởng của sốc nhiệt.

Kiểm soát giãn nở nhiệt

Khi nhiệt độ tăng, thân bơm, trục và các chi tiết kim loại đều có sự giãn nở.

Trong quá trình gia nhiệt sơ bộ, bu lông cố định bơm có thể được nới khoảng 0,3–0,5 mm để bù giãn nở nhiệt. Sau khi gia nhiệt hoàn tất cần siết lại trước khi vận hành ổn định.

Đồng thời, đường ống phải có giá đỡ độc lập để tránh lực giãn nở từ đường ống truyền trực tiếp lên thân bơm.

Theo dõi nhiệt độ khi vận hành

Khi RY125-80-160 làm việc với dầu nóng, cần thường xuyên kiểm tra nhiệt độ thân bơm và cụm ổ trục.

Nếu nhiệt độ ổ bi tăng bất thường, cần kiểm tra tình trạng bôi trơn, độ đồng tâm giữa bơm và động cơ cũng như khả năng kẹt hoặc ma sát trong cụm rôto.

Dừng bơm đúng nhiệt độ

Không nên dừng Bơm dầu truyền nhiệt RY125-80-160 khi dầu trong hệ thống còn quá nóng.

Theo yêu cầu vận hành, chỉ nên dừng bơm khi nhiệt độ môi chất đã giảm xuống dưới 100°C. Điều này giúp hạn chế tình trạng dầu nóng bị giữ lại trong bơm và giảm tác động nhiệt lên các chi tiết sau khi ngừng vận hành.

Khả năng chịu nhiệt của Bơm dầu truyền nhiệt RY125-80-160 đáp ứng tốt yêu cầu của các hệ thống dầu nóng công nghiệp, với nhiệt độ môi chất làm việc tối đa theo tài liệu là 350°C.

Để khai thác đúng khả năng chịu nhiệt của bơm, cần gia nhiệt sơ bộ từ từ, kiểm soát chênh lệch nhiệt độ, theo dõi ổ bi và tình trạng làm kín, đồng thời chỉ dừng bơm khi nhiệt độ dầu đã giảm xuống mức an toàn.

Thiết kế nhỏ gọn của Bơm dầu truyền nhiệt RY125-80-160

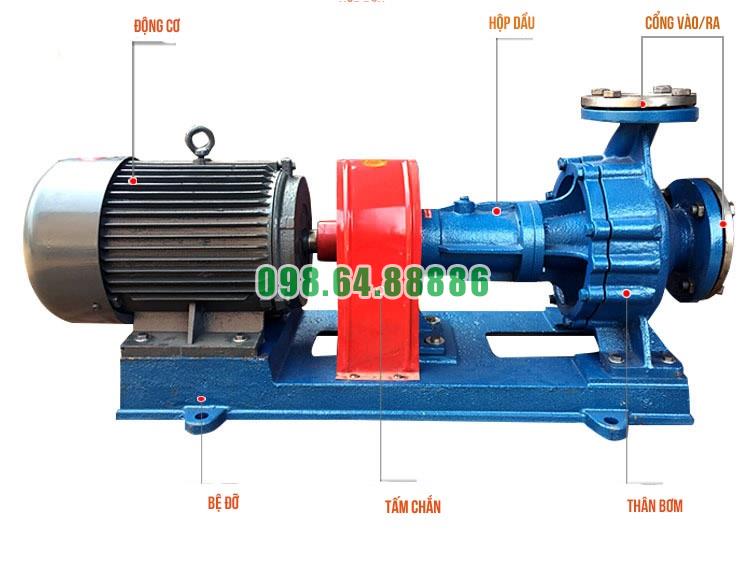

Bơm dầu truyền nhiệt RY125-80-160 có thiết kế tương đối gọn nhờ kết cấu đỡ một phía và cách bố trí các bộ phận tập trung trên cùng một cụm máy. Bơm và động cơ được lắp đồng tâm trên cùng bệ, truyền động qua khớp nối mềm, giúp tổng thể thiết bị dễ bố trí trong không gian công nghiệp.

Kết cấu đơn giản, dễ bố trí

Cửa hút của bơm được bố trí theo hướng trục, trong khi cửa xả hướng tâm theo phương thẳng đứng. Cách bố trí này giúp đường ống có thể kết nối thuận tiện mà không làm kết cấu cụm bơm trở nên quá cồng kềnh.

Giảm hệ thống phụ trợ

Một ưu điểm đáng chú ý của Bơm dầu truyền nhiệt RY125-80-160 là sử dụng cơ chế tản nhiệt tự nhiên thay cho làm mát bằng nước truyền thống. Nhờ đó, thiết bị không cần thêm hệ thống đường nước làm mát phức tạp, góp phần giảm kích thước tổng thể của hệ thống.

Thuận tiện cho lắp đặt và bảo dưỡng

Thiết kế nhỏ gọn giúp bơm dễ lắp trên bệ máy, thuận tiện khi căn chỉnh với động cơ và kiểm tra các bộ phận như khớp nối, ổ trục, trục bơm và bộ làm kín. Việc tháo lắp phục vụ bảo dưỡng cũng trở nên thuận lợi hơn khi các cụm chính được bố trí tập trung.

Phù hợp với hệ thống công nghiệp cần tiết kiệm không gian

Với kết cấu gọn, Bơm dầu truyền nhiệt RY125-80-160 phù hợp cho các hệ thống dầu nóng có không gian lắp đặt hạn chế hoặc yêu cầu bố trí thiết bị tập trung, nhưng vẫn cần lưu lượng lớn và khả năng làm việc ổn định.

Thiết kế nhỏ gọn của Bơm dầu truyền nhiệt RY125-80-160 thể hiện ở kết cấu đỡ một phía, bơm và động cơ lắp trên cùng bệ, truyền động bằng khớp nối mềm và sử dụng tản nhiệt tự nhiên. Những đặc điểm này giúp thiết bị dễ bố trí, thuận tiện lắp đặt và giảm bớt hệ thống phụ trợ trong quá trình vận hành.
