Bơm dầu truyền nhiệt RY50-32-250A được thiết kế cho hệ thống tuần hoàn dầu nóng công nghiệp, nơi thiết bị thường phải vận hành trong thời gian dài và duy trì dòng môi chất ổn định. Với lưu lượng 16 m³/h, cột áp 60 m, công suất động cơ 7,5 kW và tốc độ quay 2.900 vòng/phút, model này phù hợp với các hệ thống cần tuần hoàn dầu tải nhiệt liên tục theo đúng điểm làm việc thiết kế.
Dòng RY sử dụng kết cấu đỡ một phía, gồm chân đỡ và gối đỡ trung tâm. Bơm và động cơ được lắp đồng tâm trên cùng bệ máy, truyền động thông qua khớp nối mềm.
Cụm ổ trục sử dụng hai bộ vòng bi để đỡ và định vị rôto, giúp trục và bánh công tác duy trì vị trí ổn định trong quá trình quay liên tục. Hệ thống làm kín kết hợp bộ chèn làm kín với phớt dầu cao su chịu nhiệt, phù hợp với đặc điểm làm việc của bơm dầu nóng.
Một đặc điểm đáng chú ý của Bơm dầu truyền nhiệt RY50-32-250A là cơ chế tản nhiệt tự nhiên thay cho phương pháp làm mát bằng nước truyền thống.
Theo tài liệu nhà sản xuất, thiết kế này giúp cụm bơm có kết cấu gọn, đơn giản, giảm chi phí vận hành và đồng thời bảo đảm độ an toàn, độ tin cậy trong quá trình sử dụng.
Đây là yếu tố quan trọng đối với những hệ thống cần bơm dầu tải nhiệt làm việc ổn định trong thời gian dài.
Dòng RY được thiết kế để vận chuyển môi chất nhiệt độ cao, ít ăn mòn và không chứa hạt rắn. Nhiệt độ làm việc của môi chất theo tài liệu không vượt quá 350°C.
Khả năng chịu điều kiện dầu nóng này giúp RY50-32-250A phù hợp với các hệ thống gia nhiệt công nghiệp vận hành liên tục, miễn là nhiệt độ và tính chất môi chất luôn nằm trong giới hạn cho phép.
Để Bơm dầu truyền nhiệt RY50-32-250A duy trì khả năng làm việc lâu dài, lưu lượng vận hành phải nằm trong vùng phù hợp.
Nhà sản xuất yêu cầu không vận hành bơm ở lưu lượng nhỏ hơn 30% lưu lượng thiết kế. Nếu phải làm việc thường xuyên ở lưu lượng thấp, cần lựa chọn bơm nhỏ hơn hoặc lắp đường hồi bypass tại cửa xả.
Đối với RY50-32-250A có lưu lượng thiết kế 16 m³/h, việc duy trì điểm làm việc phù hợp giúp hạn chế tình trạng vận hành không ổn định và giảm tải bất lợi lên các bộ phận bên trong.
Độ bền của bơm dầu nóng phụ thuộc nhiều vào quá trình gia nhiệt trước khi khởi động.
Theo tài liệu, khi bơm dầu nóng phải gia nhiệt sơ bộ bằng cách cho dầu nóng tuần hoàn qua thân bơm nhiều lần. Chênh lệch nhiệt độ giữa dầu tại cửa hút và thân bơm không được vượt quá 40°C, tốc độ tăng nhiệt không vượt quá 50°C/giờ.
Gia nhiệt từ từ giúp các chi tiết kim loại thích nghi với sự thay đổi nhiệt độ, qua đó hạn chế ảnh hưởng bất lợi của giãn nở nhiệt trong quá trình vận hành lâu dài.
Khi bơm làm việc liên tục, độ rung là một chỉ tiêu cần theo dõi thường xuyên.
Nhà sản xuất quy định biên độ rung trong quá trình vận hành không được vượt quá 0,06 mm. Nếu xuất hiện rung bất thường, phải kiểm tra ngay.
Việc duy trì độ đồng tâm giữa bơm và động cơ cũng rất quan trọng. Sai lệch tại vành ngoài khớp nối được yêu cầu không vượt quá 0,1 mm.
Căn chỉnh chính xác giúp hạn chế rung, giảm tải bất thường lên ổ bi và trục bơm, từ đó hỗ trợ nâng cao độ bền của cụm thiết bị.
Sau khoảng 300 giờ vận hành đầu tiên, nhà sản xuất yêu cầu kiểm tra ổ bi. Nếu xuất hiện rỗ, xước, cháy màu hoặc độ rơ bất thường thì phải thay mới.
Lượng mỡ bôi trơn ban đầu có thể đáp ứng khoảng 3.000 giờ làm việc, sau đó cần kiểm tra và bổ sung đúng chủng loại.
Việc thực hiện đúng các mốc bảo dưỡng giúp ổ trục, rôto và hệ truyền động duy trì trạng thái tốt, qua đó hỗ trợ bơm vận hành ổn định trong thời gian dài.
Khả năng làm việc liên tục độ bền cao của Bơm dầu truyền nhiệt RY50-32-250A được hỗ trợ bởi kết cấu ổ trục chắc chắn, truyền động qua khớp nối mềm, cơ chế tản nhiệt tự nhiên và thiết kế chuyên dụng cho môi chất dầu nóng đến 350°C.
Tuy nhiên, tài liệu nhà sản xuất không công bố một con số cụ thể về tuổi thọ hoặc số giờ vận hành liên tục tối đa của RY50-32-250A. Độ bền thực tế phụ thuộc nhiều vào việc vận hành đúng lưu lượng, gia nhiệt đúng tốc độ, căn chỉnh đồng tâm chính xác, kiểm soát độ rung và bảo dưỡng ổ bi, bôi trơn đúng định kỳ. Khi các điều kiện này được duy trì tốt, RY50-32-250A có cơ sở để làm việc ổn định và bền bỉ trong hệ thống tuần hoàn dầu tải nhiệt.
Nguyên lý tản nhiệt không dùng nước làm mát của Bơm dầu truyền nhiệt RY50-32-250A là một đặc điểm thiết kế nổi bật của dòng bơm RY khi làm việc trong hệ thống tuần hoàn dầu nóng. Theo tài liệu của nhà sản xuất, thiết kế mới sử dụng cơ chế tản nhiệt tự nhiên thay cho phương pháp làm mát bằng nước truyền thống, nhờ đó cụm bơm có kết cấu gọn và đơn giản hơn.
Ở Bơm dầu truyền nhiệt RY50-32-250A, nhà sản xuất không yêu cầu bố trí một hệ thống nước làm mát truyền thống cho cụm bơm. Thay vào đó, thiết kế của dòng RY tận dụng cơ chế tản nhiệt tự nhiên để kiểm soát ảnh hưởng của nhiệt trong quá trình vận chuyển dầu nóng.
Điểm quan trọng của nguyên lý này là giảm sự phụ thuộc vào những thiết bị phụ trợ của một hệ thống làm mát bằng nước như đường ống nước và các kết nối làm mát riêng.
Dòng RY sử dụng kết cấu đỡ một phía, gồm chân đỡ và gối đỡ trung tâm. Bơm và động cơ được lắp đồng tâm trên cùng một bệ máy nhưng truyền động thông qua khớp nối mềm.
Cụm ổ trục được bố trí riêng với thân ổ trục chứa hai bộ vòng bi, có nhiệm vụ đỡ và định vị rôto. Cách phân chia thành các cụm thân bơm, rôto, ổ trục và truyền động tạo nên cấu trúc phù hợp cho bơm dầu nóng và là cơ sở để áp dụng phương thức tản nhiệt tự nhiên.
Tài liệu không mô tả chi tiết hình dạng cánh tản nhiệt hoặc đường truyền nhiệt bên trong RY50-32-250A, vì vậy không nên khẳng định thêm những cấu tạo không được nhà sản xuất nêu rõ.
Một trong những mục tiêu quan trọng khi Bơm dầu truyền nhiệt RY50-32-250A tản nhiệt không dùng nước làm mát là duy trì điều kiện làm việc phù hợp cho cụm ổ trục.
Thân ổ trục chứa hai ổ bi, trong đó hệ thống bôi trơn phải được duy trì đúng yêu cầu. Nhà sản xuất yêu cầu thường xuyên kiểm tra nhiệt độ ổ trục và nhiệt độ thân bơm trong quá trình vận hành.
Nếu ổ bi quá nóng, nguyên nhân có thể liên quan đến lệch đồng tâm, thiếu dầu hoặc mỡ bôi trơn hay sử dụng sai chủng loại chất bôi trơn. Như vậy, tản nhiệt tự nhiên phải luôn đi cùng việc giám sát nhiệt độ và bảo dưỡng đúng kỹ thuật.
Dòng RY được thiết kế để vận chuyển môi chất nhiệt độ cao với nhiệt độ làm việc không vượt quá 350°C.
Với môi trường này, nguyên lý tản nhiệt không dùng nước làm mát giúp RY50-32-250A duy trì cấu hình thiết bị đơn giản hơn trong khi vẫn đáp ứng yêu cầu làm việc của bơm dầu truyền nhiệt.
Tản nhiệt tự nhiên không có nghĩa là bơm có thể tăng nhiệt nhanh hoặc vận hành tùy ý ở nhiệt độ cao. Trước khi khởi động với dầu nóng, nhà sản xuất yêu cầu phải gia nhiệt sơ bộ.
Chênh lệch giữa nhiệt độ dầu tại cửa hút và nhiệt độ thân bơm không được vượt quá 40°C, còn tốc độ tăng nhiệt không được vượt quá 50°C/giờ.
Điều này cho thấy nguyên lý tản nhiệt của RY50-32-250A phải kết hợp với quá trình tăng nhiệt có kiểm soát để hạn chế tác động của giãn nở nhiệt lên cụm bơm.
Việc sử dụng tản nhiệt tự nhiên thay cho nước làm mát mang lại lợi ích trực tiếp về cấu trúc thiết bị. Theo nhà sản xuất, giải pháp này giúp:
Cụm bơm có kết cấu gọn hơn.
Thiết kế đơn giản hơn.
Giảm chi phí vận hành.
Vẫn hướng đến yêu cầu an toàn và độ tin cậy khi làm việc.
Đây chính là ưu điểm quan trọng của nguyên lý tản nhiệt không dùng nước làm mát của Bơm dầu truyền nhiệt RY50-32-250A, đặc biệt trong các hệ thống công nghiệp muốn giảm số lượng thiết bị phụ trợ quanh cụm bơm.
Nguyên lý tản nhiệt không dùng nước làm mát của Bơm dầu truyền nhiệt RY50-32-250A dựa trên cơ chế tản nhiệt tự nhiên được nhà sản xuất áp dụng thay cho hệ thống làm mát bằng nước truyền thống. Giải pháp này giúp cụm bơm gọn hơn, đơn giản hơn và giảm chi phí vận hành.
Để nguyên lý tản nhiệt này phát huy hiệu quả khi làm việc với dầu nóng, RY50-32-250A vẫn phải được gia nhiệt từ từ, theo dõi thường xuyên nhiệt độ thân bơm và ổ trục, duy trì bôi trơn đúng yêu cầu và không để nhiệt độ môi chất vượt quá giới hạn 350°C do nhà sản xuất quy định.

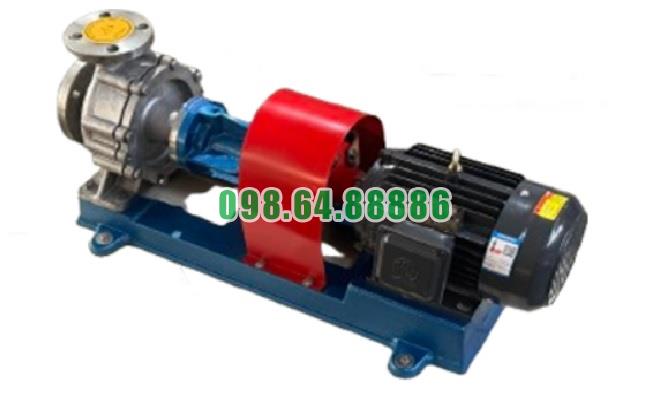

Bơm dầu gia nhiệt RY50-32-250A công suất 7.5 kW, tốc độ quay 2900 vòng/phút, lưu lượng 16 m3/h, cột áp 60 m
