Trục bơm của model ISG40-250A và IRG40-250A được làm từ thép hợp kim tôi cứng hoặc thép không gỉ chất lượng cao (ví dụ: SUS304, SUS316).
Đảm bảo khả năng chịu lực xoắn lớn, chịu lực dọc trục và chống ăn mòn tốt trong môi trường làm việc có nước sạch hoặc chất lỏng chứa tạp chất nhẹ.
Dạng trục đặc, đường kính được tính toán tối ưu để truyền mô-men xoắn hiệu quả từ động cơ đến cụm cánh bơm.
Bề mặt trục được gia công nhẵn bóng, đảm bảo độ chính xác cao, giảm ma sát tại vị trí lắp ổ đỡ và phớt cơ khí.
Đầu trục được thiết kế với then hoa hoặc rãnh then để liên kết chắc chắn với cụm cánh bơm, tránh trượt khi truyền động.
Truyền chuyển động quay từ động cơ đến cánh bơm, đảm bảo năng lượng được truyền đều và ổn định cho toàn bộ cụm thủy lực.
Giữ độ đồng tâm giữa cụm quay của bơm, giảm rung động, tăng hiệu suất làm việc.
Phớt cơ khí của ISG40-250A, IRG40-250A thường sử dụng:
Vòng trượt: Gốm, silic cacbua (SiC), carbon graphite
Vòng tĩnh: Gốm, SiC
Lò xo: Thép không gỉ
Phần đàn hồi: Cao su chịu dầu, EPDM, Viton (theo yêu cầu môi trường chất lỏng)
Gồm vòng quay và vòng tĩnh, tiếp xúc với nhau bằng bề mặt nhẵn chính xác, kết hợp với lò xo và phần đàn hồi tạo lực ép duy trì kín khít.
Được lắp trực tiếp lên trục bơm và buồng bơm, ngăn không cho chất lỏng rò rỉ ra bên ngoài trong quá trình bơm hoạt động.
Đảm bảo kín khít tại điểm tiếp xúc giữa trục quay và buồng bơm, ngăn chặn rò rỉ chất lỏng.
Giảm ma sát và mài mòn giữa phần quay và phần tĩnh.
Tăng độ an toàn, đảm bảo môi trường làm việc sạch sẽ.
Thiết kế phù hợp cho áp lực làm việc cao của bơm đa tầng cánh.
Khả năng chịu nhiệt và hóa chất tốt (khi chọn đúng loại vật liệu).
Dễ tháo lắp và thay thế trong công tác bảo trì.
Trục bơm yêu cầu gia công chính xác và nhẵn bóng tại vùng lắp phớt để đảm bảo tuổi thọ phớt.
Bất kỳ sai lệch nào về độ đồng tâm của trục sẽ gây mòn nhanh phớt cơ khí, dẫn đến rò rỉ.
Khi vận hành đúng và bảo trì định kỳ, cụm trục-phớt giúp bơm hoạt động êm, kín, an toàn trong thời gian dài.
Vỏ bơm của model ISG40-250A và IRG40-250A được thiết kế theo kiểu hình trụ thẳng đứng, bao bọc và bảo vệ toàn bộ cụm cánh bơm, trục bơm cùng các bộ phận bên trong. Cấu trúc vỏ được gia công chính xác để chịu được áp suất cao do thiết kế đa tầng cánh và đảm bảo khả năng lắp ghép đồng tâm giữa trục, cánh và bạc đỡ.
Vỏ bơm thường được làm từ các loại vật liệu sau:
Gang xám hoặc gang cầu: phổ biến trong ứng dụng tiêu chuẩn, chịu áp lực tốt, giá thành hợp lý
Thép đúc hoặc thép không gỉ: dùng trong môi trường ăn mòn, hóa chất nhẹ hoặc nước biển (theo yêu cầu khách hàng)
Hợp kim đặc biệt hoặc composite phủ sơn epoxy: tăng khả năng chống ăn mòn, chống mài mòn
Vỏ bơm được thiết kế dày, các gân gia cường được bố trí hợp lý để tăng độ cứng và độ bền tổng thể
Chịu áp suất làm việc lên đến 1.6 MPa hoặc hơn tùy cấu hình vật liệu
Vỏ bơm tích hợp sẵn mặt bích hút và xả đặt đồng trục (inline), thuận tiện cho lắp đặt và kết nối với hệ thống đường ống
Mặt bích tuân thủ các tiêu chuẩn như GB, ISO, DIN, dễ dàng đồng bộ với hệ thống
Trên vỏ có bố trí lỗ xả khí và xả nước đáy để thuận tiện trong quá trình khởi động và bảo trì
Một số cấu hình có tích hợp áo nước làm mát nếu bơm dùng cho môi trường nhiệt độ cao
Mặt trong vỏ bơm được gia công chính xác để đảm bảo đồng tâm giữa trục và cụm cánh
Bề mặt lắp phớt cơ khí, bạc đỡ được gia công phẳng, giúp đảm bảo độ kín khít khi làm việc
Vỏ bơm được thiết kế dạng modul tháo lắp nhanh, dễ dàng tháo rời nắp vỏ, kiểm tra và thay thế phụ tùng khi cần thiết
Có vị trí móc cẩu giúp nâng hạ thuận tiện khi lắp đặt và bảo dưỡng
Vỏ ngoài thường được phủ sơn epoxy, sơn tĩnh điện hoặc lớp chống gỉ để tăng tuổi thọ, chống oxy hóa trong môi trường ẩm ướt
Trong trường hợp sử dụng trong môi trường nước biển hoặc hóa chất, có thể áp dụng thêm lớp phủ composite, phủ cao su hoặc lớp bảo vệ đặc biệt
Chắc chắn, chịu tải cao
Khả năng chống ăn mòn tốt
Giảm rung động khi vận hành
Thuận tiện cho lắp đặt và bảo dưỡng
Đảm bảo an toàn khi làm việc ở áp suất cao

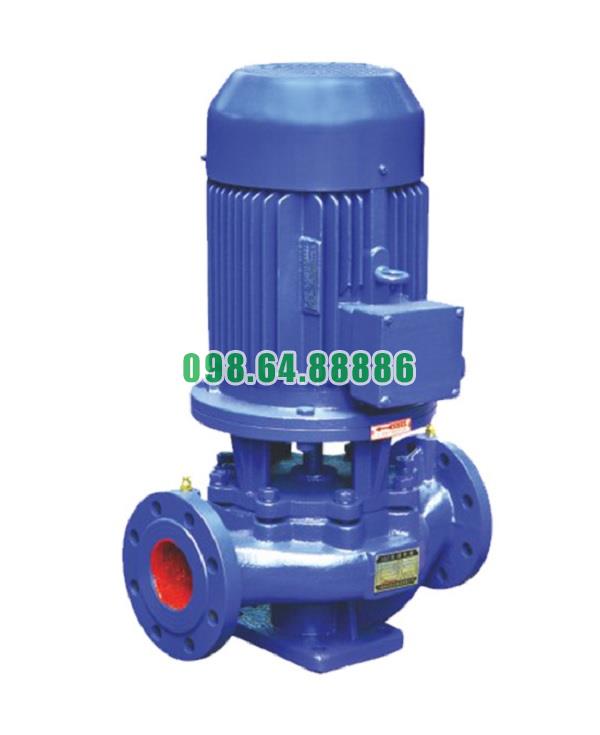

Bơm đa tầng cánh trục đứng model ISG40-250A, bơm IRG40-250A, 4 m3/h, 0.75 kw
12.355.200 VND
