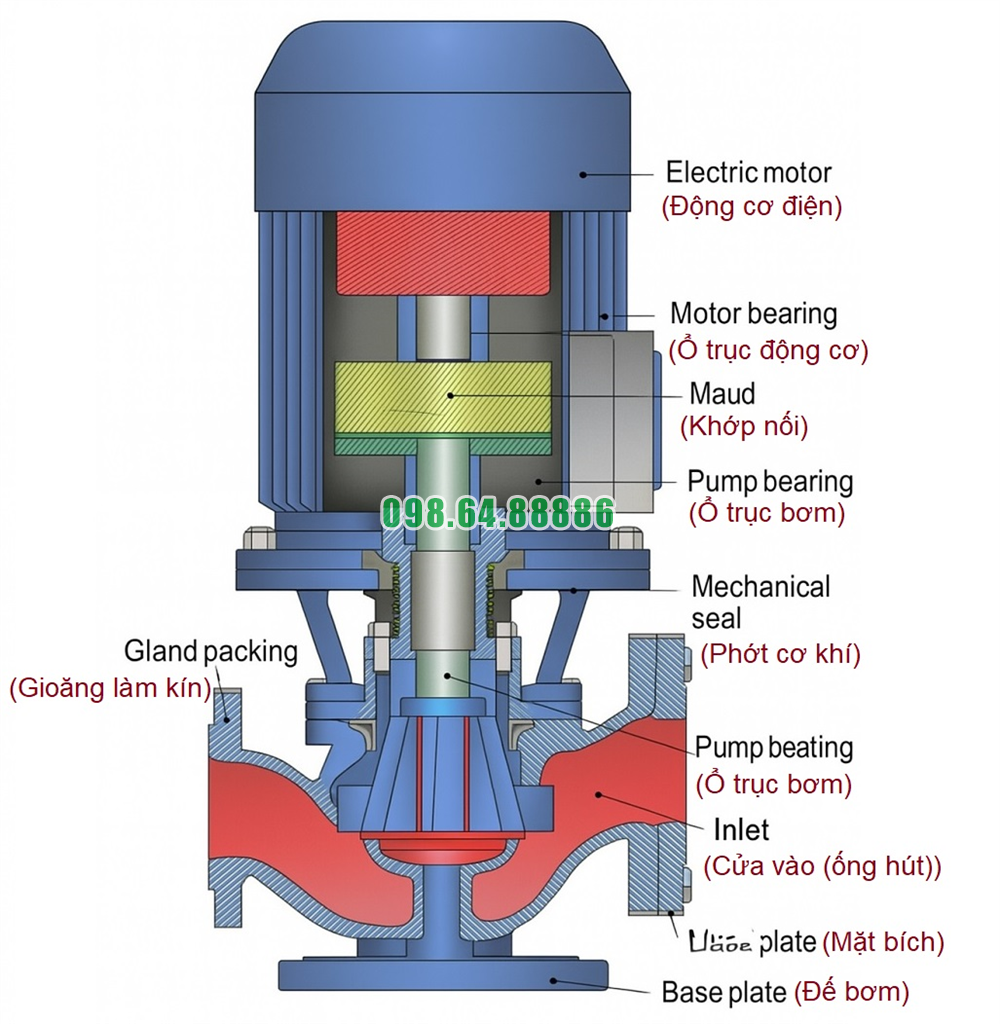

Bơm trục đứng ISG65-250 và IRG65-250 là dòng bơm ly tâm đơn tầng được thiết kế theo hướng đồng trục trục đứng, kết nối trực tiếp với động cơ. Cấu tạo bên trong của bơm được chia thành nhiều bộ phận, mỗi bộ phận đảm nhiệm một chức năng riêng biệt, cùng phối hợp để đảm bảo bơm hoạt động hiệu quả, ổn định và bền bỉ.
Vật liệu: gang đúc FC, gang cầu FCD hoặc inox 304/316 tùy yêu cầu sử dụng.
Chức năng: tạo thành buồng bơm kín, chịu toàn bộ áp lực dòng chảy bên trong và bảo vệ các chi tiết hoạt động.
Thiết kế: dạng trụ đứng, có cánh tản nhiệt hoặc sơn chống gỉ bên ngoài.
Vật liệu: đồng thau, gang, hoặc inox.
Chức năng: là bộ phận quay chủ động, tạo ra lực ly tâm để hút và đẩy chất lỏng.
Đặc điểm kỹ thuật:
Thiết kế dạng cánh kín hoặc nửa kín.
Được lắp chắc chắn trên trục bơm và cân bằng động.
Vật liệu: thép không gỉ SUS420, SUS304 hoặc thép cacbon mạ crom.
Chức năng: truyền mô-men xoắn từ động cơ đến bánh công tác.
Đặc điểm:
Trục được gia công chính xác, độ đồng tâm cao.
Hai đầu trục được đỡ bằng ổ bi chịu lực.
Vật liệu: Ceramic – Graphite, SiC – SiC, cao su Viton hoặc EPDM.
Chức năng: làm kín trục tại vị trí xuyên qua thân bơm, ngăn không cho chất lỏng rò rỉ ra ngoài.
Vị trí: lắp ở phần tiếp giáp giữa thân bơm và trục, phía sau bánh công tác.
Thiết kế: thẳng hàng nhau theo phương ngang, thuận tiện khi lắp đặt trên đường ống.
Chức năng:
Hút: tiếp nhận chất lỏng từ hệ thống.
Xả: đưa chất lỏng ra sau khi qua bánh công tác và được gia tăng áp lực.
Vật liệu: thép chịu lực, thường là sản phẩm của SKF, NSK hoặc tương đương.
Chức năng: đỡ trục quay, giảm ma sát, tăng độ bền khi vận hành tốc độ cao.
Số lượng: thường có 1 hoặc 2 vòng bi đặt ở hai đầu trục tùy cấu hình.
Vật liệu: thép hàn hoặc gang đúc.
Chức năng: cố định toàn bộ cụm bơm – động cơ xuống nền móng hoặc giá đỡ, chống rung lắc khi vận hành.
Đặc điểm: có thể có các lỗ bulông để siết chặt.
Một số model sử dụng khớp nối mềm hoặc khớp nối trục đàn hồi, giúp hấp thụ rung động giữa động cơ và trục bơm.
Tiêu chuẩn: IE2 hoặc IE3, cấp bảo vệ IP54 – IP55.
Công suất: từ 7.5kW đến 15kW tùy cấu hình cụ thể.
Kết nối: lắp trực tiếp trục với bơm, không dùng dây curoa hay hộp số trung gian.
Chức năng: cung cấp lực quay cho toàn bộ hệ thống.
Nằm quanh bánh công tác, có nhiệm vụ chuyển hóa động năng thành áp suất khi chất lỏng thoát ra ngoài.
Tối ưu hóa hiệu suất thủy lực và giúp dòng chảy ổn định hơn.
Vật liệu: EPDM, NBR hoặc Viton.
Chức năng: làm kín giữa các mặt lắp ghép, tránh rò rỉ chất lỏng tại các khớp nối.
Cấu tạo bên trong của bơm tăng áp trục đứng ISG65-250, IRG65-250 được thiết kế hợp lý, chắc chắn và tối ưu cho việc tăng áp liên tục, với các vật liệu chất lượng cao và kết cấu cơ khí bền bỉ. Sự liên kết chặt chẽ giữa các bộ phận giúp bơm hoạt động ổn định, hạn chế hỏng hóc, và đảm bảo hiệu suất cao trong thời gian dài sử dụng
Động cơ là trái tim của bơm tăng áp trục đứng, đóng vai trò chuyển đổi năng lượng điện thành năng lượng cơ học để quay trục bơm, từ đó truyền động cho cánh bơm tạo ra lực ly tâm. Không có động cơ, toàn bộ hệ thống bơm không thể vận hành và tạo áp lực nước như yêu cầu.
Đối với các model ISG65-250 và IRG65-250, động cơ được lắp đồng trục trực tiếp với trục bơm theo phương thẳng đứng. Kiểu truyền động trực tiếp này giúp:
Giảm tổn thất cơ học so với truyền động qua dây đai hay khớp nối
Tăng hiệu suất quay, từ đó nâng cao hiệu quả bơm
Giảm tiếng ồn và rung lắc, bảo vệ ổ trục và phớt bơm
Tiết kiệm điện năng nhờ truyền động đồng tâm, không bị lệch tải
Động cơ trong bơm ISG65-250, IRG65-250 thường là loại động cơ 3 pha công suất cao, được chế tạo chuyên biệt cho các thiết bị công nghiệp cần hoạt động ổn định, liên tục 24/7. Với thiết kế vỏ kín, cánh quạt tản nhiệt lớn, cách điện tốt, động cơ giúp:
Duy trì tốc độ quay ổn định trong thời gian dài
Không bị quá nhiệt khi tăng áp liên tục
Không giảm hiệu suất theo thời gian, giúp hệ thống bơm luôn duy trì áp suất ổn định
Động cơ còn là nền tảng cho các giải pháp điều khiển tự động, đặc biệt khi kết hợp với:
Biến tần (Inverter): thay đổi tốc độ quay của động cơ để điều chỉnh lưu lượng và áp suất linh hoạt, tiết kiệm điện
Rơ-le áp suất, cảm biến dòng điện: giúp kiểm soát quá trình vận hành, bảo vệ khi có sự cố
Bộ điều khiển PLC: tự động khởi động/dừng động cơ theo yêu cầu thực tế trong hệ thống
Nhờ đó, hệ thống bơm có thể làm việc theo chu kỳ, theo tải hoặc theo thời gian, phù hợp với từng ứng dụng cụ thể mà không cần can thiệp thủ công.
Động cơ trang bị nhiều cơ chế bảo vệ như:
Chống quá tải
Chống đoản mạch, chạm đất
Ngắt mạch khi nhiệt độ quá cao
Tự ngừng khi mất pha, mất cân bằng điện áp
Các tính năng này giúp bảo vệ không chỉ động cơ mà toàn bộ bơm, hạn chế hư hỏng do điện, kéo dài tuổi thọ thiết bị.
Tùy theo nhu cầu sử dụng, động cơ có thể được lựa chọn theo:
Công suất (thường từ 7.5kW trở lên đối với ISG65-250)
Tốc độ quay (1450–2900 vòng/phút)
Cấp bảo vệ (IP54, IP55 hoặc IP65)
Chịu nhiệt cao (trong model IRG cho nước nóng)

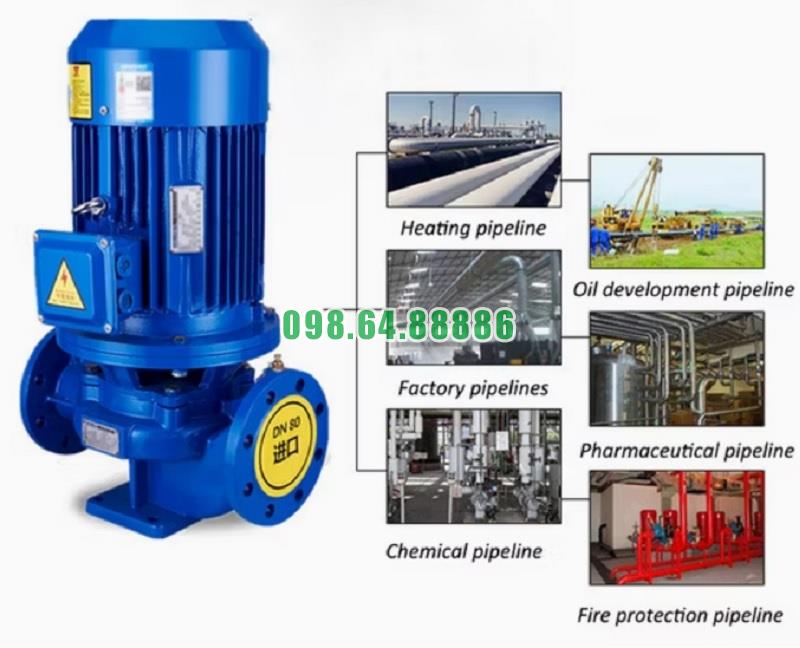

Điều này cho phép linh hoạt sử dụng bơm ISG/IRG cho nhiều môi trường và hệ thống khác nhau như cấp nước sạch, nước nóng, PCCC, HVAC, sản xuất công nghiệp,…
Động cơ là bộ phận trung tâm quyết định đến khả năng vận hành, tăng áp, tiết kiệm năng lượng và độ bền của bơm tăng áp trục đứng ISG65-250, IRG65-250. Không chỉ đơn thuần là bộ tạo lực quay, động cơ còn giúp toàn hệ thống hoạt động ổn định, thông minh và an toàn. Việc lựa chọn đúng loại động cơ và vận hành hiệu quả sẽ trực tiếp quyết định đến hiệu suất làm việc và tuổi thọ của cả hệ thống bơm
https://vietnhat.company/gia-ban-bom-ly-tam-truc-dung-isg65250.html

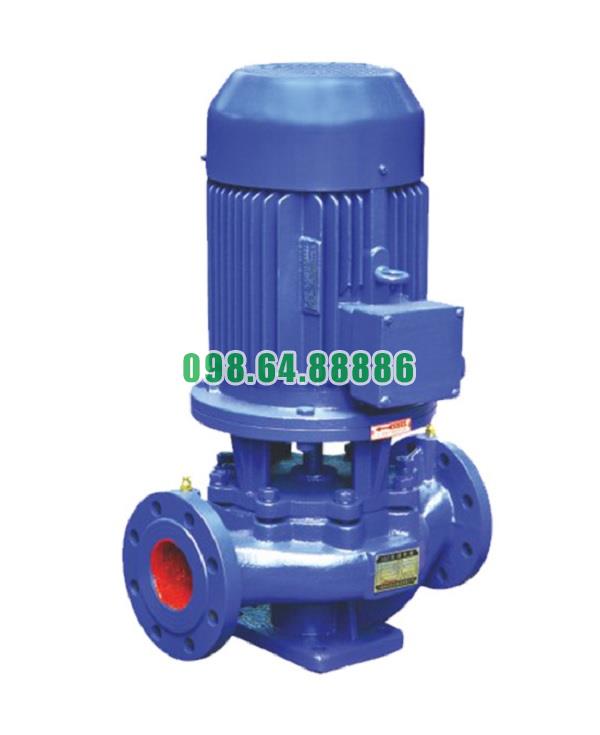

Máy bơm tăng áp trục đứng, inline, bơm booster ISG65-250, IRG65-250 15kw, 25m3, 80m
