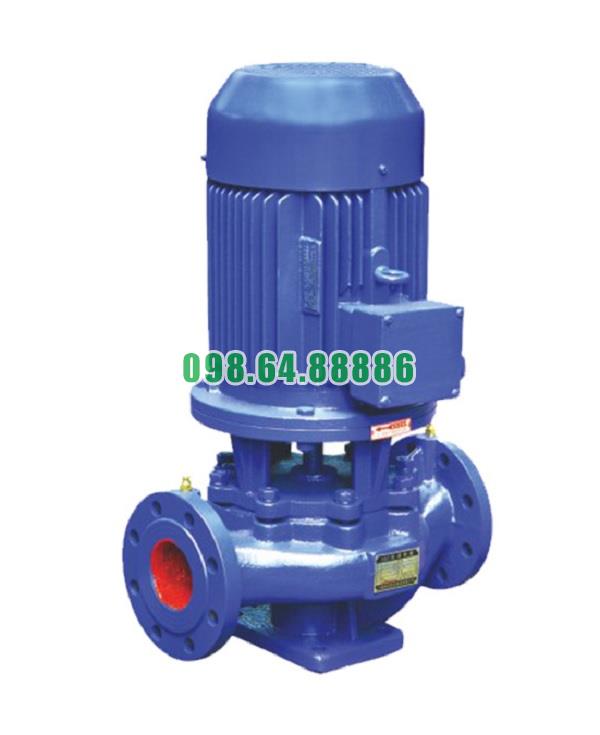

Máy bơm inline, bơm tăng áp, bơm đồng trục đứng ISG100-200, IRG100-200 22kw, 100m3, 50m

Các yếu tố ảnh hưởng đến hiệu suất bơm inline model ISG100-200, IRG100-200

1. Thiết kế thủy lực của cánh bơm

• Hình dạng và góc nghiêng cánh bơm ảnh hưởng trực tiếp đến khả năng tạo lưu lượng và cột áp.

• Nếu cánh bơm bị mòn, cong hoặc mất cân bằng, hiệu suất thủy lực sẽ giảm đáng kể.

• Độ nhẵn bề mặt cánh bơm cũng tác động đến ma sát dòng chảy, từ đó quyết định hiệu suất.

2. Điều kiện lắp đặt và đường ống

• Chiều dài và kích thước đường ống hút – xả: ống càng dài, nhiều khúc cua sẽ làm tăng tổn thất thủy lực.

• Vị trí lắp đặt: nếu bơm đặt quá xa nguồn nước hoặc quá cao so với mực nước, hiện tượng cavitation dễ xảy ra, làm giảm hiệu suất.

• Van và phụ kiện đường ống: nếu van bị kẹt hoặc đóng mở không chuẩn cũng làm suy giảm lưu lượng.

3. Chất lượng phớt và bạc đạn

• Phớt cơ khí: nếu không kín khít, rò rỉ nước ra ngoài sẽ gây giảm áp và thất thoát năng lượng.

• Bạc đạn (ổ bi): khi mòn hoặc thiếu bôi trơn sẽ tạo ma sát lớn, tiêu hao công suất động cơ, giảm hiệu suất tổng thể.

4. Đặc tính chất lỏng bơm

• Độ nhớt và tỷ trọng: chất lỏng càng nhớt, hiệu suất càng giảm so với bơm nước sạch thông thường.

• Nhiệt độ chất lỏng: khi nhiệt độ quá cao, độ nhớt thay đổi, đồng thời ảnh hưởng đến độ bền của phớt và vật liệu.

• Tạp chất rắn: nếu có nhiều cặn bẩn, cánh bơm và vòng chống mài mòn sẽ bị mài mòn nhanh, làm giảm hiệu suất.

5. Điểm làm việc (Operating Point)

• Bơm inline ISG100-200, IRG100-200 được thiết kế tối ưu ở điểm hiệu suất cao nhất (BEP – Best Efficiency Point).

• Nếu bơm hoạt động lệch quá xa điểm này (chạy non tải hoặc quá tải), hiệu suất giảm mạnh, đồng thời gây rung, ồn và hỏng hóc sớm.

6. Chất lượng điện năng cấp cho động cơ

• Điện áp và tần số không ổn định sẽ làm động cơ chạy sai tốc độ, ảnh hưởng đến lưu lượng và áp lực.

• Mất cân bằng pha hoặc quá tải khiến động cơ nóng, công suất tiêu hao nhiều hơn, giảm hiệu suất tổng thể.

7. Công tác bảo trì, vệ sinh định kỳ

• Bơm không được vệ sinh lưới lọc, đường ống sẽ dễ bị tắc, tăng tổn thất.

• Không thay thế định kỳ phớt, bạc đạn sẽ dẫn đến rò rỉ và ma sát lớn.

• Thiếu bôi trơn hoặc không kiểm tra độ đồng tâm trục cũng là nguyên nhân làm giảm hiệu suất.

Hiệu suất của bơm inline model ISG100-200, IRG100-200 phụ thuộc vào thiết kế thủy lực, điều kiện lắp đặt, chất lượng linh kiện (phớt, bạc đạn), đặc tính chất lỏng, điểm làm việc và chất lượng điện năng cấp. Để duy trì hiệu suất cao, cần chú trọng lắp đặt chuẩn, vận hành tại điểm BEP, bảo dưỡng định kỳ và lựa chọn vật liệu phù hợp với chất lỏng.

Cấu tạo chống ăn mòn hóa học bơm inline model ISG100-200, IRG100-200

Vật liệu thân bơm chống ăn mòn

Bơm inline ISG100-200, IRG100-200 được chế tạo với thân bơm bằng gang cầu phủ sơn epoxy hoặc thép không gỉ (inox 304/316) tùy yêu cầu. Lớp sơn phủ epoxy tạo khả năng chống thấm, chống hóa chất nhẹ, phù hợp cho môi trường nước sạch và nước tuần hoàn. Với môi trường có tính ăn mòn mạnh, thép không gỉ 304 hoặc 316 giúp bơm chống lại tác động của axit, kiềm và dung dịch muối.

Cánh bơm và trục bơm chịu hóa chất

• Cánh bơm: Có thể được đúc từ inox hoặc hợp kim đồng-nhôm để tăng khả năng chịu mài mòn và ăn mòn hóa học.

• Trục bơm: Thường sử dụng inox 304 hoặc 316, đảm bảo độ bền cơ học cao, đồng thời hạn chế gỉ sét và hư hỏng trong môi trường tiếp xúc trực tiếp với chất lỏng có tính ăn mòn.

Phớt cơ khí bảo vệ chống rò rỉ

Phớt cơ khí của bơm ISG100-200, IRG100-200 được chế tạo từ vật liệu carbon – gốm – silicon carbide (SiC) hoặc hợp kim đặc biệt. Nhờ đó, phớt không chỉ chịu mài mòn tốt mà còn chống lại sự ăn mòn do hóa chất, ngăn chất lỏng rò rỉ ra ngoài gây hư hại động cơ.

Lớp phủ và bề mặt xử lý đặc biệt

Một số model có lớp phủ chống gỉ và chống hóa chất bên trong buồng xoắn, giúp hạn chế sự bám cặn và bảo vệ bề mặt kim loại. Phương pháp xử lý bề mặt như anod hóa, sơn epoxy hoặc phủ polymer cũng được áp dụng để tăng tuổi thọ cho bơm khi làm việc với lưu chất có tính ăn mòn.

Vỏ bảo vệ động cơ kín khít

Động cơ của bơm inline ISG100-200, IRG100-200 được bao bọc trong lớp vỏ đạt tiêu chuẩn IP54/IP55, giúp ngăn hơi ẩm và hóa chất bay hơi xâm nhập. Đây là chi tiết quan trọng đảm bảo động cơ không bị ảnh hưởng bởi môi trường xung quanh chứa khí độc hại hoặc bụi hóa chất.

Ứng dụng chống ăn mòn trong thực tế

• Ngành hóa chất: Bơm vận hành trong môi trường có axit/kiềm loãng, dung dịch tẩy rửa.

• Xử lý nước thải công nghiệp: Chịu được dòng nước có chứa tạp chất và thành phần hóa học phức tạp.

• Ngành thực phẩm & dược phẩm: Sử dụng inox 304/316 an toàn, chống gỉ sét, phù hợp với tiêu chuẩn vệ sinh.

• Tuần hoàn nước làm mát: Hoạt động ổn định trong hệ thống làm mát có chứa muối hoặc phụ gia chống đóng cặn.

Nhờ cấu tạo sử dụng vật liệu chống gỉ, hợp kim đặc biệt, phớt cơ khí bền hóa chất và lớp phủ bảo vệ, bơm inline ISG100-200, IRG100-200 có khả năng chống ăn mòn hóa học vượt trội. Đây là yếu tố quan trọng giúp bơm hoạt động bền bỉ, an toàn trong nhiều ngành công nghiệp, từ cấp nước sinh hoạt đến xử lý hóa chất và môi trường.

Thông số kỹ thuật và kích thước bơm model ISG100-200

Bản vẽ bên ngoài của bơm và bản vẽ lắp đặt bơm model ISG100-200

Đường cong hiệu suất bơm model ISG100-200

Cấu trúc bơm chịu nhiệt độ cao bơm model ISG100-200

Phụ kiện và kích thước lắp đặt bơm model ISG100-200

Phương thức lắp đặt bơm model ISG100-200

Hình ảnh thực tế bơm và phụ kiện bơm ISG100-200
