Van một chiều đáy (Foot valve): dùng cho hệ thống hút gián tiếp, giữ nước trong ống hút, tránh hiện tượng chạy khan.
Lưới lọc rác (Strainer): lắp tại đầu hút, ngăn rác, cặn bẩn đi vào bơm gây hư hỏng cánh.
Van chặn (Gate valve/Butterfly valve): cho phép đóng ngắt ống hút khi cần bảo trì bơm.
Đoạn ống thẳng đủ dài (≥ 5D): đặt trước cửa hút để giảm xoáy dòng, tạo điều kiện hút ổn định.
Van một chiều (Check valve): ngăn nước chảy ngược về bơm khi dừng máy, bảo vệ cánh bơm và động cơ.
Van chặn (Van cửa, van bướm): điều tiết lưu lượng và cho phép đóng ngắt đường xả khi bảo trì.
Khớp nối mềm (Flexible joint): hấp thụ rung động và giãn nở nhiệt, tránh truyền tải lực cơ học từ đường ống sang bơm.
Đồng hồ áp lực (Pressure gauge): gắn trên đầu xả để theo dõi áp suất làm việc, hỗ trợ kiểm soát vận hành.
Đồng hồ lưu lượng (Flow meter – tùy chọn): theo dõi lưu lượng bơm, đặc biệt trong hệ thống cấp nước cần kiểm soát sản lượng.
Tủ điện điều khiển: bao gồm khởi động từ, contactor, rơ-le nhiệt, bảo vệ mất pha, lệch pha.
Bộ khởi động mềm/biến tần (Soft starter/Inverter): giảm dòng khởi động, cho phép điều chỉnh lưu lượng/áp suất theo nhu cầu.
Cảm biến nhiệt độ – rung (tùy chọn): giám sát tình trạng động cơ và ổ trục, tránh quá tải nhiệt.
Đế bơm (Baseplate): nền vững chắc, hạn chế rung.
Đệm chống rung (Anti-vibration pad): đặt dưới chân bơm, giảm truyền rung động xuống sàn.
Bu-lông móng (Foundation bolts): cố định chắc chắn bơm và động cơ.
Ốc xả khí (Air vent): lắp ở đỉnh bơm để xả khí khi mồi bơm.
Ốc xả đáy (Drain plug): tháo nước khi bảo trì, vệ sinh buồng bơm.
Van an toàn (Safety valve – tùy chọn): bảo vệ đường ống khi áp suất vượt mức cho phép.
Công tắc áp suất (Pressure switch): tự động khởi động/dừng bơm dựa trên áp lực đường ống, thường dùng trong hệ tăng áp.
Để lắp đặt và vận hành hiệu quả bơm ly tâm trục đứng inline ISG80-350B IRG80-350B, cần trang bị đầy đủ phụ kiện: van hút – xả, van một chiều, đồng hồ áp suất, khớp nối mềm, tủ điện điều khiển, đế bơm, đệm chống rung cùng các phụ kiện an toàn. Sự kết hợp này không chỉ giúp bơm vận hành ổn định, kéo dài tuổi thọ mà còn đảm bảo an toàn cho toàn bộ hệ thống cấp nước.
Nền móng vững chắc: bơm phải đặt trên bệ bê tông cứng, phẳng, có bulông chờ để cố định chắc chắn.
Gần nguồn nước: càng gần bể chứa hoặc đường cấp càng tốt để rút ngắn ống hút, giảm tổn thất và nguy cơ xâm thực (cavitation).
Môi trường khô ráo, thoáng mát: tránh khu vực ẩm thấp, hóa chất ăn mòn hoặc nơi nhiệt độ cao gây hư hỏng động cơ.
Không gian bảo trì: chừa đủ khoảng trống quanh bơm để tháo lắp dễ dàng (≥ 0,6 m hai bên và ≥ 1 m phía trên).
Đường ống hút:
Đặt thẳng, ngắn, đường kính không nhỏ hơn cửa hút của bơm.
Hạn chế cút gấp ngay trước cửa hút; nếu cần dùng côn lệch thì lắp flat on top để tránh bọt khí.
Nên đặt bơm ngang bằng hoặc thấp hơn mực nước trong bể hút để giảm công đoạn mồi và ngừa cavitation.
Đường ống xả:
Bố trí sao cho vận tốc nước 1,5 – 2,5 m/s, hạn chế tổn thất áp.
Lắp ngay sau bơm van một chiều và van khóa, kèm theo đồng hồ áp suất để giám sát.
Với tuyến dài, nên bố trí thêm bình tích áp hoặc van an toàn để hạn chế búa nước.
ISG80-350B: dùng cho nước sạch và tăng áp, nên đặt tại phòng kỹ thuật hoặc tầng hầm thoáng khí, có lối thoát nước sàn để tránh ngập.
IRG80-350B: dùng cho nước nóng và tuần hoàn công nghiệp, cần đặt xa nguồn nhiệt trực tiếp, đồng thời trang bị cách nhiệt cho đường ống, lắp thêm cảm biến nhiệt độ để kiểm soát an toàn.
Không treo tải trọng đường ống lên bơm: toàn bộ hệ thống ống phải có giá đỡ riêng.
Tiếp địa động cơ: đặt tại vị trí thuận tiện đấu nối dây tiếp địa, đảm bảo an toàn điện.
Bố trí hệ thống chiếu sáng ≥ 300 lux trong phòng bơm để thuận tiện kiểm tra, bảo dưỡng.
Lối đi lại rộng rãi: để di chuyển thiết bị khi cần tháo rotor hoặc thay động cơ.
Giúp bơm vận hành êm, ít rung, ít sự cố.
Hạn chế tối đa tình trạng cavitation, rò rỉ và búa nước.
Dễ bảo dưỡng, tiết kiệm thời gian và chi phí nhân công.
Kéo dài tuổi thọ phớt cơ khí, vòng bi và động cơ.
Chọn vị trí lắp đặt tối ưu cho bơm ly tâm trục đứng inline ISG80-350B, IRG80-350B cần tuân thủ các nguyên tắc: nền móng vững chắc, gần nguồn nước, đường ống hợp lý, môi trường thoáng mát, chừa không gian bảo trì. Việc bố trí đúng kỹ thuật không chỉ giúp bơm đạt hiệu suất cao mà còn đảm bảo vận hành an toàn và bền vững trong thời gian dài.
https://vietnhat.company/may-bom-nuoc-ly-tam-truc-dung-isg80350a-cot-ap-day-cao-142m.html

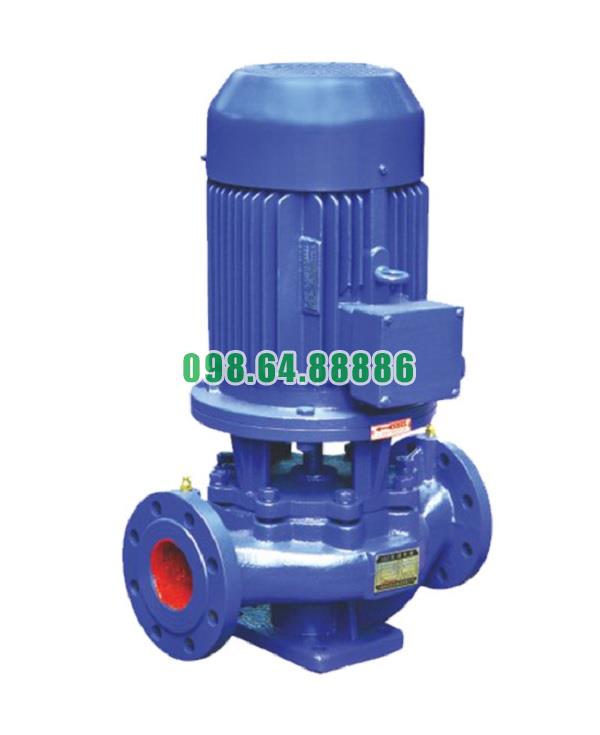

Máy bơm ly tâm, inline, bơm đường ống ISG80-350B, IRG80-350B 37kw, 40m3, 135m
