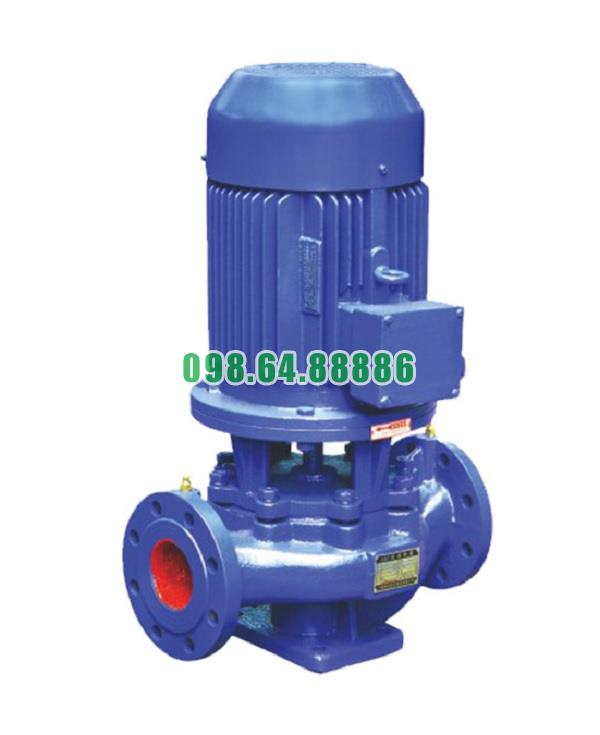

Bơm thẳng trục đứng model ISG40-160, IRG40-160 động cơ 2.2 kw

Trục bơm và cơ chế hoạt động của Bơm thẳng trục đứng model ISG40-160, IRG40-160

Trục bơm (Pump Shaft)

Cấu tạo và vật liệu

• Trục bơm là bộ phận then chốt giúp truyền mô-men xoắn từ mô-tơ đến cánh bơm.

• Được chế tạo từ thép không gỉ (Inox SUS 304/316) hoặc thép hợp kim tôi cứng, đảm bảo khả năng:

  • Chống mài mòn cao

  • Chịu lực xoắn lớn

  • Làm việc ổn định trong môi trường áp lực và nhiệt độ cao

Đặc điểm thiết kế

• Trục được thiết kế đồng tâm tuyệt đối với trục mô-tơ trong cấu trúc trục thẳng đứng.

• Trục quay trực tiếp thông qua khớp nối với động cơ, không dùng dây đai hay bánh răng, giảm thiểu thất thoát cơ năng.

• Gối đỡ (bearing) và phớt cơ khí được gắn chặt theo trục, giúp duy trì độ ổn định và độ kín của hệ thống trong suốt quá trình vận hành.

Cơ chế hoạt động

Nguyên lý vận hành

Bơm ISG40-160, IRG40-160 vận hành theo nguyên lý bơm ly tâm trục đứng đơn tầng, cụ thể như sau:

1. Khởi động mô-tơ

   • Động cơ điện phía trên quay trục theo chiều kim đồng hồ (thường theo chỉ dẫn mũi tên).

   • Trục quay truyền động xuống cánh bơm đặt ở tâm thân bơm.

2. Tạo lực ly tâm

   • Cánh bơm bắt đầu quay với tốc độ cao.

   • Nước được hút từ cửa hút dưới vào tâm cánh bơm và bị đẩy văng ra ngoài mép cánh dưới tác dụng của lực ly tâm.

3. Tăng tốc dòng nước

   • Chuyển động quay tạo ra năng lượng động lực học, làm tăng vận tốc dòng chảy và áp suất nước.

   • Áp lực nước tăng dần theo bán kính và được dẫn ra cửa xả phía trên.

4. Hệ thống kín khít

   • Phớt cơ khí đảm bảo không rò rỉ tại vị trí tiếp xúc trục quay.

   • Gối đỡ trục giúp trục quay êm và đồng đều, duy trì ổn định lâu dài cho hệ thống.

Hiệu suất vận hành

• Cơ chế truyền động trực tiếp giúp giảm hao tổn năng lượng so với các bơm dùng khớp truyền trung gian.

• Thiết kế trục thẳng đứng và cấu tạo inline giúp dòng chảy đi thẳng và đồng tâm, hạn chế tổn thất thủy lực do đổi hướng dòng nước.

Ưu điểm từ thiết kế trục bơm và cơ chế hoạt động

• Vận hành êm ái, ít rung lắc

• Độ đồng trục cao, giảm hao mòn cho phớt và vòng bi

• Truyền lực hiệu quả, nâng cao hiệu suất tổng thể

• Bền bỉ và dễ bảo trì, đặc biệt phù hợp với hệ thống tăng áp liên tục

Vật liệu cấu thành Bơm thẳng trục đứng model ISG40-160, IRG40-160

Tổng quan về vật liệu

Bơm thẳng trục đứng model ISG40-160 và IRG40-160 là dòng bơm ly tâm trục đứng, được thiết kế để hoạt động hiệu quả trong môi trường cấp nước, tăng áp, tuần hoàn nước nóng, và các ứng dụng công nghiệp nhẹ đến trung bình. Mỗi bộ phận của bơm được chế tạo từ vật liệu có đặc tính kỹ thuật phù hợp với chức năng riêng biệt, nhằm đảm bảo độ bền, khả năng chống ăn mòn, chịu nhiệt, và hoạt động liên tục ổn định.

Thân bơm (Pump Casing)

• Vật liệu chính: Gang xám (HT200, HT250)

• Tùy chọn cao cấp: Inox 304 hoặc Inox 316 đối với môi trường ăn mòn hoặc yêu cầu vệ sinh cao

• Đặc điểm: Chịu áp lực tốt, ổn định nhiệt, gia công chính xác, dễ bảo trì

Cánh bơm (Impeller)

• Vật liệu phổ biến: Đồng hợp kim, inox 304, inox 316

• Tùy chọn dân dụng: Nhựa kỹ thuật PPO hoặc composite gia cường

• Chức năng: Truyền động năng cho chất lỏng thông qua lực ly tâm, cần độ cứng và khả năng chống mài mòn cao

Trục bơm (Shaft)

• Vật liệu phổ biến: Thép không gỉ SUS304 hoặc SUS420

• Tùy chọn kinh tế: Thép cacbon mạ crôm

• Chức năng: Truyền lực từ motor đến cánh bơm, yêu cầu độ bền cơ học cao và khả năng chống cong vênh

Phớt cơ khí (Mechanical Seal)

• Bề mặt ma sát: Carbon - Ceramic (phổ biến), SiC - SiC (chịu mài mòn cao)

• Gioăng kín: Cao su EPDM, NBR hoặc Viton

• Chức năng: Ngăn rò rỉ giữa phần quay và phần tĩnh, giữ cho buồng bơm kín nước

Vỏ động cơ (Motor Housing)

• Vật liệu phổ biến: Nhôm đúc hoặc thép sơn tĩnh điện

• Đặc điểm: Bảo vệ động cơ khỏi bụi, hơi ẩm, va đập nhẹ, và tản nhiệt hiệu quả

Gioăng làm kín và đệm đàn hồi

• Vật liệu: EPDM, NBR, PTFE

• Vai trò: Làm kín giữa các mặt bích, ngăn rò rỉ và chống rung

Bu lông, đai ốc, vòng đệm

• Vật liệu: Thép không gỉ SUS304, thép mạ kẽm hoặc mạ niken

• Chức năng: Liên kết các chi tiết chắc chắn, chống ăn mòn khi tiếp xúc với nước

Vòng bi (Bearing)

• Vật liệu: Thép hợp kim chất lượng cao

• Vai trò: Giữ ổn định cho trục quay, giảm ma sát và tải trọng trục

Đánh giá vật liệu theo từng môi trường

Việc lựa chọn vật liệu cho từng bộ phận của bơm ISG40-160 và IRG40-160 phải dựa trên loại chất lỏng, nhiệt độ, áp suất vận hành, và yêu cầu độ bền. Các nhà sản xuất uy tín thường cung cấp nhiều tùy chọn vật liệu cho cùng một model để phù hợp với từng môi trường ứng dụng khác nhau.

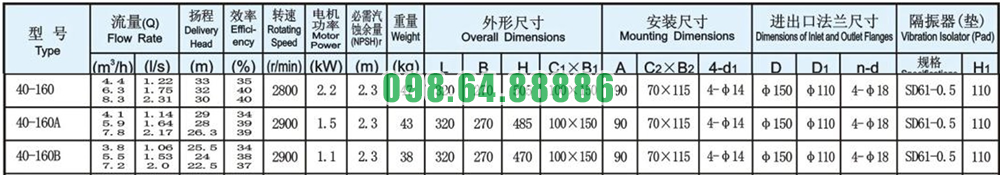

Thông số kỹ thuật và kích thước bơm ly tâm trục đứng ISG40-160

Bản vẽ bên ngoài của bơm và bản vẽ lắp đặt bơm ly tâm trục đứng ISG40-160

Đường cong hiệu suất bơm ly tâm trục đứng ISG40-160

Cấu trúc bơm chịu nhiệt độ cao bơm ly tâm trục đứng ISG40-160

Phụ kiện và kích thước lắp đặt bơm ly tâm trục đứng ISG40-160

Phương thức lắp đặt bơm ly tâm trục đứng ISG40-160
