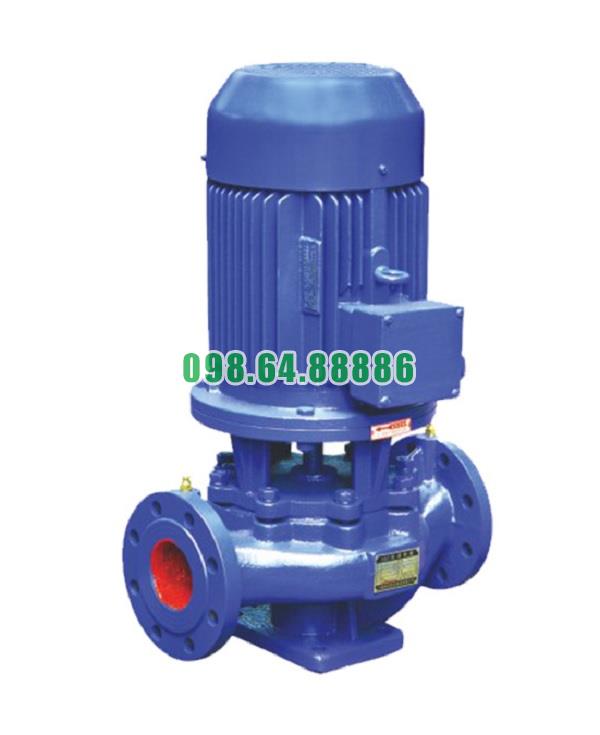

Máy bơm inline, bơm trục đứng, tăng áp ISG65-200B, IRG65-200B, 5.5kw

Khả Năng Hoạt Động Ổn Định Của Bơm Inline Model ISG65-200B, IRG65-200B

Thiết Kế Cơ Khí Chính Xác – Giảm Rung, Giảm Ồn

Bơm ISG65-200B và IRG65-200B được chế tạo với độ đồng tâm cao giữa trục và cánh bơm, kết hợp với cân bằng động chuẩn xác, giúp:

• Hạn chế tối đa rung động trong quá trình vận hành

• Giảm tiếng ồn cơ học, tạo môi trường làm việc yên tĩnh

• Tăng tuổi thọ của bạc đạn, phớt và trục bơm

Nhờ thiết kế này, bơm duy trì được trạng thái làm việc ổn định kể cả khi hoạt động liên tục trong nhiều giờ.

Động Cơ Mạnh Mẽ – Hoạt Động Bền Bỉ

Bơm thường đi kèm với động cơ có công suất tiêu chuẩn từ 7.5kW đến 11kW, đạt chuẩn IP55 – F class insulation, có khả năng:

• Chống bụi và nước xâm nhập, phù hợp với môi trường công nghiệp ẩm ướt

• Chịu được nhiệt độ lên đến 155°C tại cuộn dây, giúp tránh quá nhiệt

• Duy trì vòng quay ổn định 2900 vòng/phút, đảm bảo lưu lượng và áp suất ổn định trong suốt chu kỳ hoạt động

Động cơ có thể kết hợp với biến tần (inverter) để điều chỉnh tốc độ, tăng tính ổn định khi hệ thống có biến động tải.

Hiệu Suất Thủy Lực Ổn Định Trong Dải Làm Việc

Cánh bơm được thiết kế tối ưu cho dòng chảy đều và ổn định, giúp:

• Duy trì lưu lượng từ 6 – 8 lít/giây tùy cấu hình

• Cột áp ổn định trong suốt quá trình làm việc, không bị sụt áp khi tải tăng

• Hạn chế hiện tượng xâm thực nhờ thiết kế buồng bơm chống tạo xoáy khí

Điều này giúp bơm phù hợp với các hệ thống yêu cầu lưu lượng và áp lực liên tục như HVAC, cấp nước tòa nhà, tưới tiêu công nghiệp.

Khả Năng Làm Việc Trong Nhiều Điều Kiện

Bơm ISG65-200B, IRG65-200B có thể vận hành ổn định trong các điều kiện:

• Chất lỏng sạch hoặc có độ nhớt thấp như nước lạnh, nước nóng, nước xử lý

• Nhiệt độ chất lỏng từ 0 – 80°C (có thể lên tới 120°C nếu dùng vật liệu chịu nhiệt)

• Áp suất làm việc tới 1.6MPa (16 bar), thích hợp với hệ thống áp lực cao

Sự thích nghi với nhiều điều kiện làm việc giúp bơm hoạt động liên tục, giảm thiểu rủi ro dừng máy hoặc quá tải.

Độ Bền Cao – Ít Hư Hỏng

Nhờ sử dụng vật liệu cao cấp và kết cấu vững chắc:

• Thân bơm bằng gang đúc FCD hoặc thép không gỉ, không biến dạng trong điều kiện áp lực lớn

• Phớt cơ khí chịu mài mòn tốt, hạn chế rò rỉ

• Trục bơm và bạc đạn bền bỉ, hoạt động lâu dài mà không cần thay thế thường xuyên

Kết hợp với chế độ bảo trì định kỳ, bơm có thể hoạt động ổn định từ 5 – 10 năm mà không xảy ra sự cố nghiêm trọng

Phớt cơ khí trên Bơm inline model ISG65-200B, IRG65-200B

Phớt cơ khí (Mechanical Seal) là một trong những bộ phận quan trọng và nhạy cảm nhất trong bơm inline model ISG65-200B, IRG65-200B. Nó đảm nhiệm vai trò ngăn nước rò rỉ từ buồng bơm ra ngoài tại vị trí trục quay, đồng thời đảm bảo hệ thống vận hành ổn định, không thất thoát áp suất và giữ an toàn cho động cơ.

Vị trí và vai trò của phớt cơ khí

Vị trí lắp đặt

Phớt cơ khí được lắp ở đầu trục bơm, giữa buồng cánh bơm và động cơ. Khi trục quay kéo theo cánh bơm, phớt đảm bảo làm kín trục quay mà vẫn cho phép chuyển động xoay.

Vai trò chính

• Ngăn rò rỉ chất lỏng từ trong buồng bơm ra ngoài

• Chịu được áp suất và nhiệt độ cao

• Bảo vệ động cơ không bị thấm nước

• Giảm ma sát và tổn thất năng lượng

Cấu tạo của phớt cơ khí

Phớt cơ khí thường gồm hai bề mặt tiếp xúc quay:

1. Bề mặt động (rotary face): Gắn vào trục và quay cùng trục

2. Bề mặt tĩnh (stationary face): Cố định trong vỏ bơm

Giữa hai mặt này là lớp màng chất lỏng mỏng, kết hợp với lò xo ép giúp tạo áp lực làm kín liên tục.

Các vật liệu phổ biến của phớt bao gồm:

• Carbon – Ceramic

• Tungsten Carbide – Silicon Carbide

• Inox – Graphite (với môi trường có hóa chất nhẹ)

Đặc điểm phớt trên model ISG65-200B, IRG65-200B

• Là phớt đơn, làm mát bằng chất lỏng bơm

• Phù hợp với nước sạch, nước lạnh hoặc nước nóng đến 100°C

• Có thể thay thế bằng phớt chịu nhiệt cao nếu dùng với nước nóng công nghiệp

Dấu hiệu phớt cơ khí bị hỏng

• Rò rỉ nước tại vị trí trục quay

• Có tiếng kêu lạ khi bơm hoạt động

• Động cơ bị ẩm hoặc có hơi nước trong vỏ

• Hao hụt áp lực đầu ra bất thường

• Vòng tua bơm bị nặng do ma sát tăng

Nguyên nhân phớt hỏng

• Chạy khô (bơm không có nước mồi)

• Chạy lệch trục gây mòn không đều

• Cặn bẩn hoặc rỉ sét làm xước mặt phớt

• Áp lực hoặc nhiệt độ vượt ngưỡng thiết kế

• Sử dụng vật liệu phớt không phù hợp môi chất

Cách bảo dưỡng và thay thế

Bảo dưỡng định kỳ

• Kiểm tra khu vực trục và phớt mỗi 3–6 tháng

• Vệ sinh nhẹ cặn bám nếu có

• Không để bơm chạy khô quá 10 giây khi khởi động

Thay thế đúng kỹ thuật

1. Tháo buồng bơm và lấy phớt cũ ra

2. Vệ sinh sạch trục, bề mặt tiếp xúc

3. Gắn phớt mới đúng chiều quay, không làm trầy mặt kín

4. Mồi đầy nước và chạy thử, theo dõi kỹ trong 10–15 phút đầu

Lưu ý khi chọn phớt thay thế

• Chọn đúng kích thước: Phớt thường ghi mã size như 25mm, 30mm tương ứng với đường kính trục

• Chọn đúng vật liệu: Tùy theo môi chất (nước sạch, nước nóng, nước có hóa chất)

• Ưu tiên sử dụng phớt chính hãng hoặc chất lượng cao để đảm bảo độ bền và độ kín

Phớt cơ khí trên bơm inline ISG65-200B, IRG65-200B là bộ phận nhỏ nhưng có vai trò cực kỳ quan trọng trong đảm bảo hệ thống kín, an toàn và vận hành ổn định. Hiểu rõ cấu tạo, nguyên lý và cách bảo trì phớt sẽ giúp người sử dụng giảm thiểu rủi ro hư hỏng, tiết kiệm chi phí và kéo dài tuổi thọ toàn bộ máy bơm

Thông số kỹ thuật và kích thước bơm model ISG65-200B

Bản vẽ bên ngoài của bơm và bản vẽ lắp đặt bơm model ISG65-200B

Đường cong hiệu suất bơm model ISG65-200B

Cấu trúc bơm chịu nhiệt độ cao bơm model ISG65-200B

Phụ kiện và kích thước lắp đặt bơm model ISG65-200B

Phương thức lắp đặt bơm model ISG65-200B

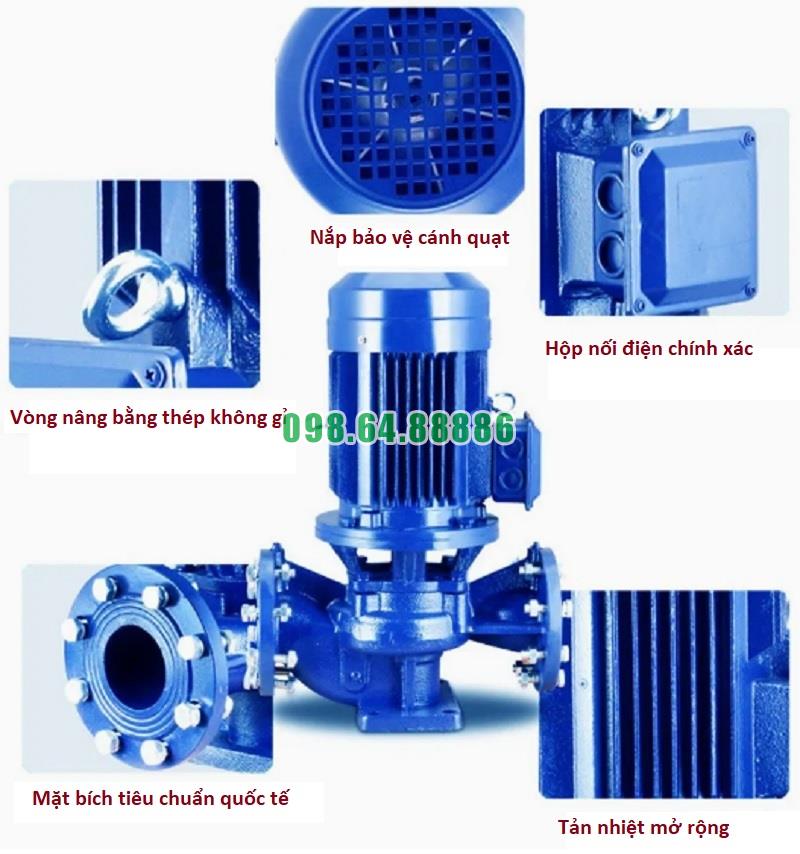

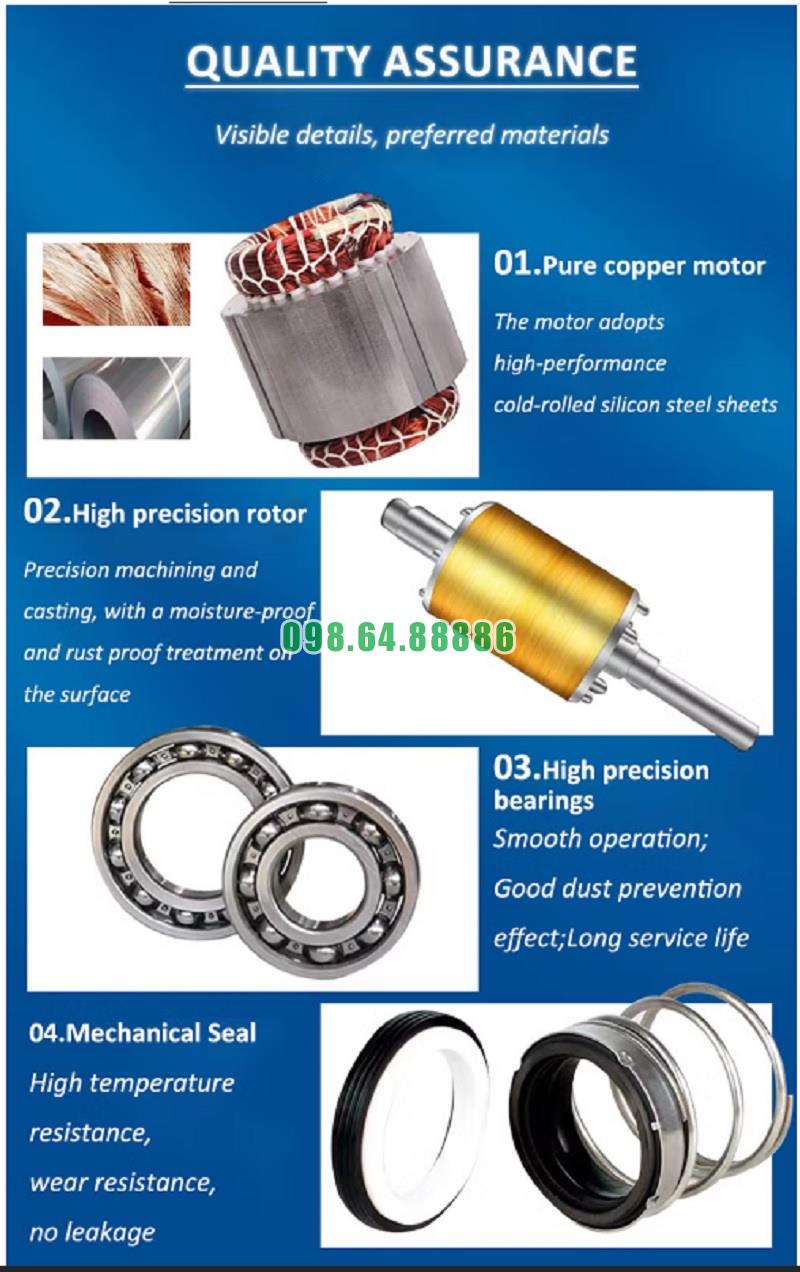

Hình ảnh thực tế bơm và phụ kiện bơm ISG65-200B
