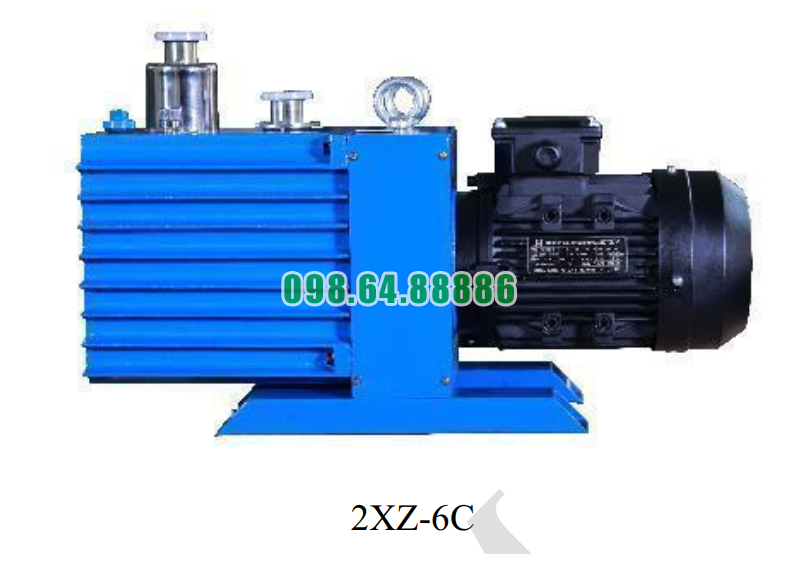

Thiết kế nhỏ gọn tối ưu không gian của Bơm sơ cấp model 2XZ-6C
Bơm sơ cấp model 2XZ-6C là dòng bơm chân không cánh gạt được thiết kế hướng đến sự gọn nhẹ, dễ bố trí và tiết kiệm không gian. Đây là một trong những lý do khiến bơm phù hợp cho cả phòng thí nghiệm, dây chuyền sản xuất và những nơi có diện tích lắp đặt hạn chế. Dưới đây là phân tích chi tiết về đặc điểm thiết kế nhỏ gọn của dòng bơm này.
1. Kích thước tổng thể được tối ưu hóa
2XZ-6C có kích thước thân máy ngắn, chiều cao thấp và khối lượng nhẹ hơn nhiều so với các bơm chân không cùng hiệu suất.
Thân bơm dạng khối liền mạch giúp giảm chiều dài.
Động cơ và buồng bơm lắp trực tiếp thành một cụm, không cần khung truyền động.
Thiết kế tổng thể cân đối, dễ đặt ở các vị trí hẹp như gầm bàn, góc tủ, bệ máy.
Nhờ sự tối ưu hóa này, bơm không chiếm nhiều diện tích sàn và giúp tối đa hóa không gian làm việc.
2. Truyền động trực tiếp giúp giảm kích thước cơ khí
Bơm sử dụng cơ cấu truyền động trực tiếp (direct drive):
Không dùng dây đai, bánh đà hoặc bộ truyền động cồng kềnh.
Trục động cơ nối thẳng với trục rôto, giảm bớt các chi tiết trung gian.
Giúp bơm ngắn hơn, nhẹ hơn và nhỏ gọn hơn đáng kể.
Điều này không chỉ giúp tiết kiệm không gian mà còn giảm bảo trì và tiếng ồn.
3. Buồng bơm hai cấp tích hợp trong khối nhỏ
Mặc dù là bơm hai cấp, toàn bộ cấp hút 1 và cấp hút 2 được:
Tích hợp vào chung một thân vỏ
Sắp xếp tuyến tính, không làm bơm dài hoặc cao bất thường
Bố trí gọn gàng mà vẫn đảm bảo hiệu suất hút mạnh và chân không sâu
Nhờ đó, khả năng chân không được tăng cường mà không làm bơm cồng kềnh như các dòng bơm hai cấp lớn.
4. Bố trí cổng hút và xả hợp lý, thuận tiện đấu nối
Thiết kế cổng hút – xả của 2XZ-6C được tối giản hóa:
Cổng hút đặt ở vị trí dễ tiếp cận, dễ nối ống.
Cổng xả hướng xuống hoặc ngang để tiết kiệm không gian phía trên bơm.
Không cần ống dẫn dài hoặc phụ kiện cồng kềnh.
Cách bố trí này giúp bơm có thể lắp ngay sát thiết bị cần hút mà không cần nhiều không gian phụ.
5. Chân đế nhỏ gọn, dễ đặt trên nhiều bề mặt
Chân đế bơm dạng bản nhỏ nhưng chắc chắn:
Dễ kê trên mặt bàn, kệ inox, bệ thép hoặc sàn bê tông
Không cần móng riêng
Có thể kết hợp cao su chống rung mà không tăng nhiều chiều cao
Điều này giúp bơm phù hợp với các hệ thống di động hoặc những nơi phải đổi vị trí thường xuyên.
6. Khối lượng nhẹ, dễ di chuyển và lắp đặt
Trọng lượng của model 2XZ-6C tương đối thấp so với các bơm dầu khác cùng công suất:
Dễ dàng bê bằng tay
Di chuyển linh hoạt giữa các khu vực làm việc
Lắp đặt mà không cần thiết bị nâng hoặc đội ngũ kỹ thuật đông người
Tính cơ động cao là một yếu tố quan trọng trong các phòng thí nghiệm hoặc dây chuyền cần sự linh hoạt.
7. Phù hợp lắp trong tủ máy, module thiết bị hoặc giàn kệ
Nhờ thiết kế nhỏ gọn, bơm dễ:
Lắp vào tủ phân tích, tủ hút, hệ thống đo kiểm
Tích hợp trong module hút chân không
Gắn vào giá kệ theo chiều ngang hoặc dọc
Bố trí trong hệ thống lưu động dạng xe đẩy
Không gian sử dụng được tối ưu hóa tối đa mà vẫn đảm bảo hiệu suất hút ổn định.
Bơm sơ cấp model 2XZ-6C sở hữu thiết kế nhỏ gọn, tối ưu không gian nhờ thân bơm ngắn, cấu trúc liền khối, truyền động trực tiếp, buồng bơm tích hợp, cổng hút – xả bố trí hợp lý và trọng lượng nhẹ. Những đặc điểm này giúp bơm dễ dàng lắp đặt trong nhiều điều kiện khác nhau, đáp ứng tốt nhu cầu của phòng thí nghiệm, hệ thống sản xuất và các ứng dụng công nghiệp yêu cầu sự linh hoạt và tiết kiệm diện tích.
Các giai đoạn vận hành của Bơm sơ cấp model 2XZ-6C
Bơm sơ cấp 2XZ-6C là bơm chân không hai cấp dạng cánh gạt, vận hành theo nguyên lý thay đổi thể tích trong buồng bơm để tạo áp suất thấp. Chu trình hoạt động của bơm được chia thành nhiều giai đoạn liên tiếp, diễn ra lặp lại hàng nghìn lần mỗi phút khi rôto quay.
Dưới đây là mô tả chi tiết các giai đoạn vận hành của bơm 2XZ-6C.
1. Giai đoạn hút khí (Intake Phase)
Đây là giai đoạn đầu tiên của chu trình.
Rôto quay lệch tâm trong buồng bơm.
Khi cánh gạt chuyển qua vùng thể tích mở rộng, khoảng trống giữa cánh – rôto – vỏ bơm tăng lên.
Áp suất giảm xuống tạo lực hút khí từ đường hút vào khoang.
Khí từ hệ thống bên ngoài được kéo vào buồng bơm cấp 1.
Giai đoạn này xác định tốc độ hút và khả năng đưa áp suất từ khí quyển xuống mức trung bình.
2. Giai đoạn dịch chuyển và nén khí trong cấp 1 (Compression – Stage 1)
Sau khi hút khí:
Rôto tiếp tục quay làm thể tích khoang dần thu nhỏ.
Khí bị nén lại trong vùng kín giữa hai cánh gạt.
Áp suất tăng dần đến mức van xả cấp 1 mở.
Khi áp suất đạt điểm mở van:
Khí được đẩy ra buồng chuyển tiếp, rồi đưa sang cấp 2 để nén sâu hơn.
Đây là giai đoạn quan trọng giúp giảm thể tích và đẩy khí sang cấp tiếp theo.
3. Giai đoạn hút sâu ở cấp 2 (Intake – Stage 2)
Cấp 2 nhận khí đã được nén từ cấp 1.
Buồng cấp 2 có kích thước nhỏ hơn, tạo hiệu quả nén sâu hơn.
Cánh gạt tiếp tục tạo vùng chân không mở rộng để hút khí từ cấp 1 sang.
Khí được dẫn vào buồng thứ hai một cách mượt mà nhờ thiết kế hai cấp.
Mục tiêu của cấp 2 là tạo mức chân không sâu mà một cấp đơn lẻ không đạt được.
4. Giai đoạn nén khí sâu ở cấp 2 (Compression – Stage 2)
Trong giai đoạn này:
Khí tiếp tục được nén ở cấp 2 cho đến khi đạt áp suất đủ lớn để mở van xả cuối cùng.
Thể tích khoang giảm dần theo chuyển động quay của rôto.
Dầu bôi trơn tạo màng kín giúp nén hiệu quả, không rò khí.
Khi áp suất đạt mức cần thiết, van xả cấp 2 mở ra cho phép khí thoát ra ngoài.
Đây là giai đoạn quyết định áp suất cuối của bơm.
5. Giai đoạn xả khí (Exhaust Phase)
Khi van xả mở:
Khí được đẩy ra ngoài qua buồng xả.
Một phần hơi dầu và khí đi qua bộ tách dầu để thu hồi dầu, giảm sương dầu.
Khí sạch hơn được thải ra môi trường.
Kết thúc giai đoạn xả, chu trình quay lại giai đoạn hút khí ban đầu.
6. Giai đoạn duy trì chân không (Steady-state Operation)
Khi hệ thống đạt mức chân không ổn định:
Bơm vẫn tiếp tục hút lượng khí rò rỉ hoặc khí sinh ra trong quá trình vận hành.
Áp suất duy trì ở mức thấp nhờ sự lặp lại đều đặn của chu trình hút – nén – xả.
Dầu giúp duy trì kín khí và ổn định áp suất cuối.
Ở trạng thái này, bơm hoạt động êm, ít rung và nhiệt độ ổn định.
7. Giai đoạn giảm tải và dừng bơm (Shutdown Phase)
Khi chuẩn bị tắt máy:
Nên mở van để đưa bơm về trạng thái không tải (hút tự do).
Cho bơm chạy không tải khoảng 1–2 phút để đẩy hết hơi ẩm và khí tồn.
Khi tắt động cơ, van chống hồi dầu đóng lại để ngăn dầu chảy ngược vào đường hút.
Đây là bước quan trọng giúp bảo vệ đường hút và kéo dài tuổi thọ bơm.
Kết luận
Bơm sơ cấp 2XZ-6C vận hành theo chu trình gồm các giai đoạn: hút khí, nén cấp 1, hút sâu cấp 2, nén cấp 2, xả khí, duy trì chân không và dừng máy an toàn. Nhờ thiết kế hai cấp với cánh gạt bôi trơn dầu, bơm đạt áp suất cuối thấp, làm việc ổn định và phù hợp cho nhiều ứng dụng trong phòng thí nghiệm, công nghiệp nhẹ, hóa chất và sản xuất vật liệu.
