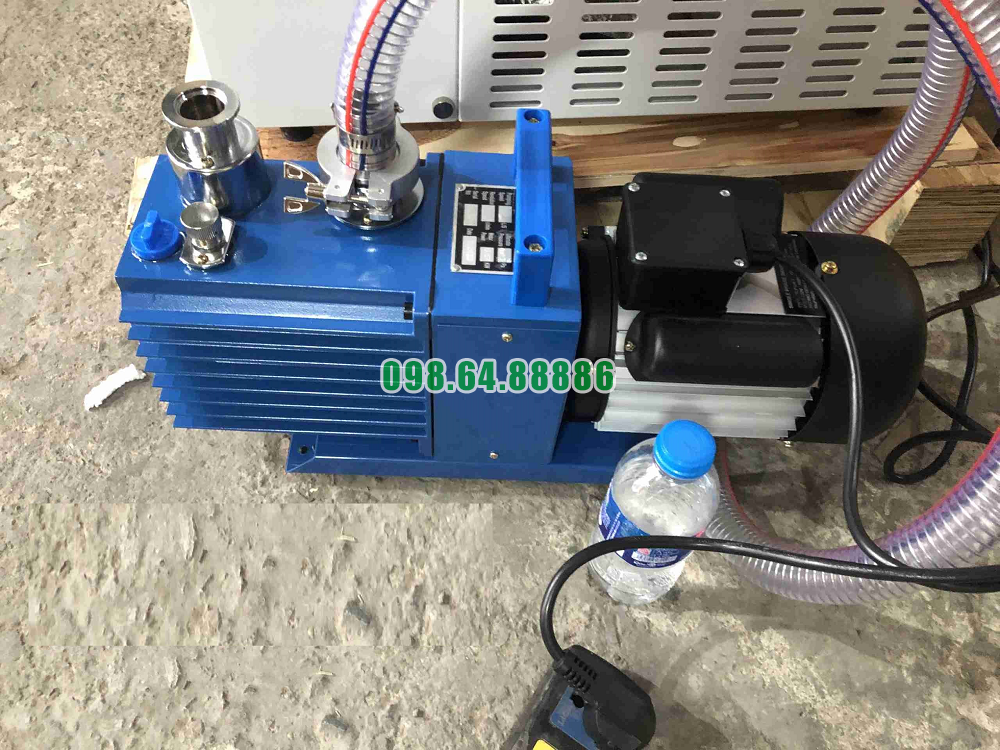

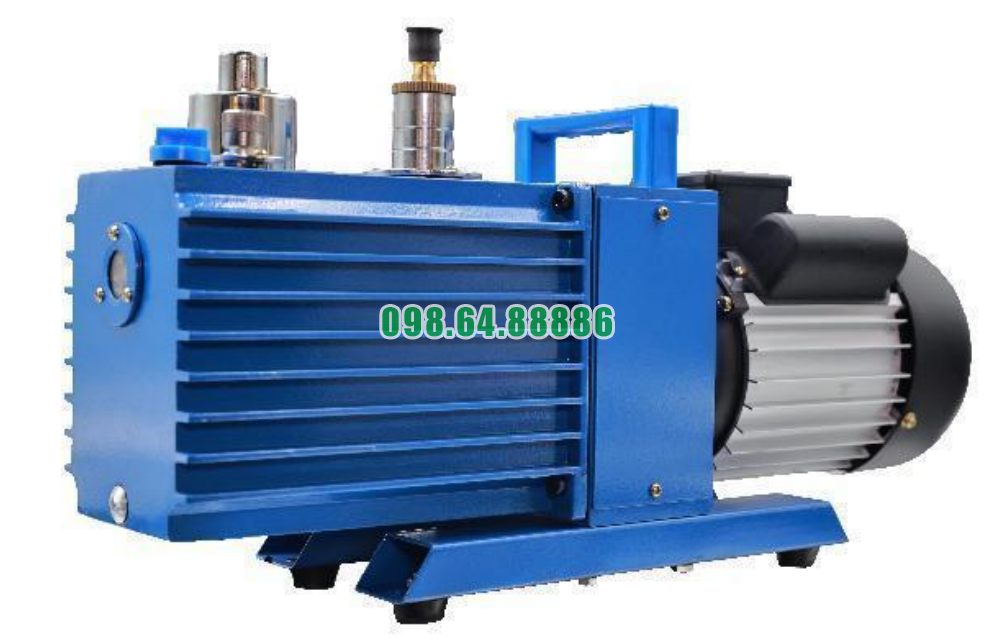

Bơm chân không thể tích model 2XZ-2 là loại bơm cánh gạt hai cấp vận hành theo nguyên lý thay đổi thể tích để tạo ra áp suất thấp. Để duy trì hiệu suất hút ổn định, bơm được cấu thành từ nhiều bộ phận cơ khí có độ chính xác cao. Hiểu rõ các bộ phận chính của bơm chân không thể tích model 2XZ-2 giúp người dùng khai thác tối đa hiệu quả vận hành và thuận tiện trong bảo trì, sửa chữa.
Động cơ là bộ phận cung cấp chuyển động quay cho toàn bộ bơm. Motor điện có công suất phù hợp (khoảng 0.37–0.55 kW) và tốc độ ổn định 1400 vòng/phút. Thiết kế kín chống bụi và có quạt tản nhiệt giúp vận hành lâu dài mà không quá nhiệt.
Trục motor nối thẳng vào trục rotor không qua dây curoa. Thiết kế truyền động trực tiếp giúp giảm rung, giảm thất thoát năng lượng và tăng độ tin cậy cho bơm.
Là nơi thực hiện hút thô. Khi rotor quay lệch tâm trong stator, thể tích thay đổi tạo lực hút ban đầu. Khí được hút vào và nén lại trước khi chuyển sang cấp 2.
Cấp hút tinh, giúp đạt áp suất chân không sâu hơn. Thiết kế buồng cấp 2 yêu cầu độ kín cao và chính xác, giữ vai trò quyết định mức chân không cuối.
Cánh gạt làm bằng vật liệu composite hoặc carbon kỹ thuật, có khả năng tự bôi trơn và chịu mài mòn cao. Cánh gạt trượt trong rãnh rotor, mở rộng hoặc thu hẹp tạo ra các khoang có thể tích thay đổi. Đây là bộ phận trực tiếp tạo lực hút và nén khí.
Là nơi đặt cánh gạt. Rãnh được gia công chính xác để cánh trượt mượt mà và đảm bảo độ kín trong quá trình hút – nén.
Nằm ở phần đáy thân bơm, chứa dầu chân không chuyên dụng. Dầu giúp bôi trơn, làm kín và làm mát buồng bơm.
Dầu được hút lên nhờ lực ly tâm và phân bố vào các khu vực cần bôi trơn, đảm bảo cánh gạt và buồng bơm hoạt động trơn tru.
Cho phép kiểm tra mức dầu và chất lượng dầu dễ dàng.
Ngăn dầu hoặc khí quay ngược về phía cửa hút khi bơm dừng hoặc mất điện. Đây là bộ phận bảo vệ hệ thống chân không quan trọng.
Cửa hút được lắp ren tiêu chuẩn, thuận tiện nối với các thiết bị chân không.
Cửa xả là nơi khí đã nén được thải ra ngoài, thường tích hợp thêm lọc tách dầu để giảm hơi dầu thoát ra.
Giữ lại phần lớn hơi dầu, giúp không gian làm việc sạch và giảm tiêu hao dầu.
Thân bơm được đúc bằng gang hoặc hợp kim nhôm, có độ bền cơ học cao, chịu được áp suất và nhiệt độ trong quá trình hoạt động.
Bơm được gắn chân cao su giúp giảm rung, giữ bơm vận hành êm và ổn định.
Gắn phía đuôi motor, đảm bảo motor hoạt động trong phạm vi nhiệt độ an toàn.
Giúp lưu thông không khí quanh motor và thân bơm, hạn chế sự tích nhiệt khi bơm vận hành liên tục.
Các bộ phận chính của Bơm chân không thể tích model 2XZ-2 bao gồm động cơ điện, hệ truyền động trực tiếp, buồng bơm hai cấp, bộ cánh gạt, hệ thống dầu bôi trơn, các van bảo vệ và thân bơm chắc chắn. Từng bộ phận đảm nhiệm một vai trò quan trọng trong quá trình tạo chân không ổn định và sâu. Việc nắm rõ từng bộ phận của bơm chân không thể tích model 2XZ-2 không chỉ giúp vận hành đúng kỹ thuật mà còn tối ưu hóa công tác bảo dưỡng và kéo dài tuổi thọ thiết bị.
Bơm chân không thể tích model 2XZ-2 là dòng bơm cánh gạt hai cấp, hoạt động dựa trên nguyên lý thay đổi thể tích buồng nén để tạo chân không. Ngoài khả năng đạt độ chân không sâu và vận hành ổn định, model này còn sở hữu hiệu suất năng lượng vượt trội, giúp tiết kiệm điện và giảm chi phí vận hành đáng kể.
Cơ chế hai cấp cho phép bơm:
Hút nhanh ở áp suất cao
Giảm tải cho cấp nén sâu
Tăng hiệu quả hút khi áp suất giảm
Giảm công suất tiêu thụ để đạt cùng độ chân không so với bơm một cấp
Nhờ phân chia hợp lý giữa cấp hút sơ bộ và cấp nén cuối, bơm sử dụng năng lượng hiệu quả hơn trong toàn bộ chu trình.
Model 2XZ-2 sử dụng cơ chế dẫn động trực tiếp (motor gắn thẳng với trục rotor), mang lại các lợi ích quan trọng:
Không mất công suất qua dây đai
Không gây trượt, không tốn năng lượng ma sát
Tối đa hóa năng lượng từ motor đến cánh gạt
Vận hành êm và ít rung, giảm công suất hao phí
Điều này giúp hiệu suất tổng thể cao hơn nhiều so với các bơm sử dụng truyền động gián tiếp.
Dầu chân không trong bơm 2XZ-2 có nhiệm vụ:
Bôi trơn toàn bộ bề mặt tiếp xúc
Giảm ma sát giữa cánh gạt – rotor – vỏ buồng
Giảm nhiệt sinh ra trong quá trình nén khí
Khi ma sát và nhiệt giảm, lượng điện năng cần để duy trì tốc độ rotor cũng giảm theo.
Nhờ đó, bơm tiêu hao điện ít hơn trong thời gian vận hành dài.
Thiết kế buồng nén của 2XZ-2 được tính toán để:
Tạo luồng khí nén hiệu quả
Giảm lực cản khí
Tăng tốc độ hút mà không cần tăng công suất motor
Hạn chế năng lượng thất thoát trong quá trình nén
Tối ưu hóa thể tích làm việc giúp bơm đạt hiệu suất tốt hơn trong khi vẫn sử dụng động cơ công suất vừa phải.
Nhiều bơm chân không sử dụng nhiều năng lượng hơn khi áp suất đã hạ thấp.
Tuy nhiên, bơm 2XZ-2 vẫn duy trì:
Tốc độ hút ổn định
Công suất tiêu thụ thấp
Không bị quá tải khi áp suất đạt mức chân không sâu
Đây là ưu điểm lớn đối với các ứng dụng cần vận hành nhiều giờ liền.
So sánh với các dòng bơm tương đương:
2XZ-2 có mức điện năng trung bình thấp hơn
Công suất motor vừa đủ nhưng hiệu quả tạo chân không cao
Tỉ lệ “hiệu suất hút khí / công suất tiêu thụ” vượt trội
Điều này làm 2XZ-2 trở thành lựa chọn tối ưu cho các đơn vị cần chi phí vận hành thấp.
Khi bơm hoạt động mát hơn nhờ dầu bôi trơn và thân bơm tản nhiệt tốt:
Motor không phải làm việc quá tải
Không cần hệ thống làm mát bổ sung
Giảm nguy cơ quá nhiệt, kéo dài tuổi thọ motor
Mọi yếu tố trên góp phần cắt giảm điện năng tiêu hao.
Bơm chân không thể tích model 2XZ-2 mang lại nhiều lợi ích trong tiêu thụ năng lượng:
Vận hành tiết kiệm điện
Hiệu suất hút cao trong toàn bộ dải áp suất
Giảm công suất hao phí nhờ cơ chế truyền động trực tiếp
Giảm chi phí vận hành lâu dài
Tăng độ bền thiết bị, không gây tải nặng cho motor

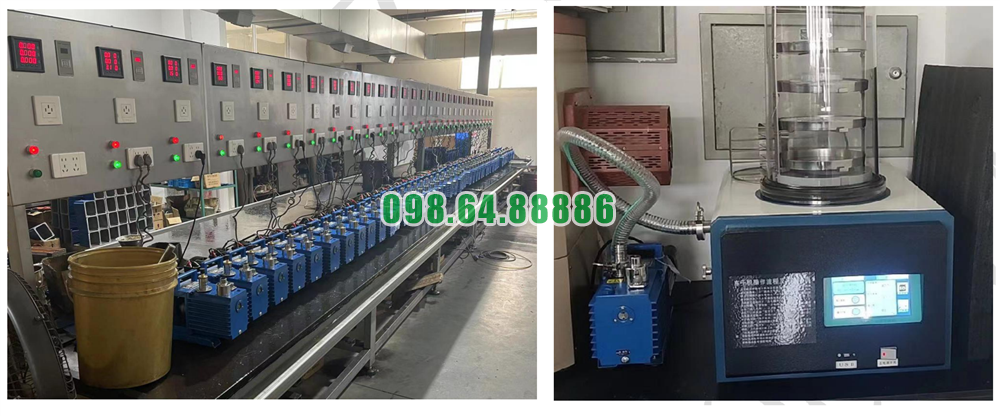

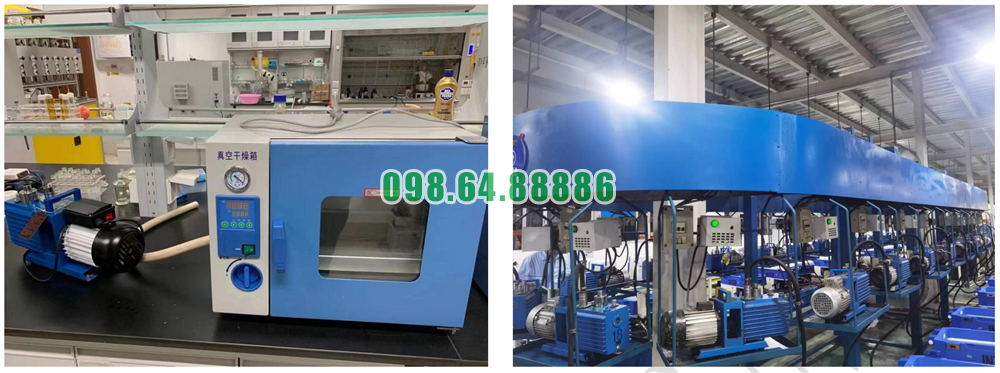

Model 2XZ-2 không chỉ nổi bật với khả năng tạo chân không sâu mà còn với hiệu suất năng lượng vượt trội. Nhờ thiết kế cánh gạt hai cấp, cơ chế dẫn động trực tiếp, hệ thống bôi trơn dầu hiệu quả và khả năng vận hành mát, bơm tiêu hao ít điện năng nhưng vẫn đạt hiệu suất cao. Đây là lựa chọn lý tưởng cho phòng thí nghiệm, sản xuất và các ứng dụng yêu cầu vận hành lâu dài với chi phí tiết kiệm.
