Phân tích thiết kế và cấu tạo bơm dầu truyền nhiệt RY125-80-250
Bơm dầu truyền nhiệt RY125-80-250 được thiết kế để tuần hoàn dầu nóng trong các hệ thống gia nhiệt công nghiệp. Việc phân tích thiết kế và cấu tạo của bơm giúp làm rõ cách thiết bị tiếp nhận năng lượng từ động cơ, tạo dòng dầu, duy trì áp suất và làm việc ổn định trong môi trường nhiệt độ cao.
Khác với bơm dùng cho nước hoặc chất lỏng thông thường, bơm dầu truyền nhiệt cần đáp ứng đồng thời yêu cầu về nhiệt độ, độ nhớt, khả năng làm kín và độ bền cơ học. Vì vậy, từng bộ phận của RY125-80-250 đều có vai trò nhất định trong việc bảo đảm quá trình tuần hoàn dầu diễn ra liên tục.
Định hướng thiết kế của bơm RY125-80-250
Thiết kế của bơm RY125-80-250 tập trung vào khả năng vận chuyển dầu truyền nhiệt từ nguồn gia nhiệt đến thiết bị sử dụng nhiệt rồi đưa dầu hồi trở lại. Đây là một mạch tuần hoàn đòi hỏi bơm phải duy trì lưu lượng và cột áp phù hợp trong thời gian dài.
Bơm được xây dựng trên nguyên lý ly tâm. Động cơ truyền mô men đến bánh công tác, bánh công tác tạo vận tốc cho dầu và thân bơm chuyển đổi một phần vận tốc thành áp suất. Nhờ đó, dầu có đủ năng lượng để đi qua đường ống, van và thiết bị trao đổi nhiệt.
Yêu cầu làm việc với dầu nóng
Dầu truyền nhiệt thường có nhiệt độ cao và độ nhớt thay đổi theo điều kiện vận hành. Khi nhiệt độ thấp, dầu có thể đặc hơn và tạo trở lực lớn hơn cho quá trình hút, đẩy.
Thiết kế bơm phải tính đến sự thay đổi này để động cơ, trục, ổ trục, bánh công tác và phớt làm kín không bị quá tải. Bơm cũng cần duy trì độ kín khi hệ thống liên tục tăng và giảm nhiệt.
Yêu cầu vận hành liên tục
Hệ thống dầu nóng thường hoạt động trong nhiều giờ để đáp ứng yêu cầu sản xuất. Vì vậy, cấu tạo bơm phải bảo đảm các chi tiết quay, bộ phận làm kín và thân bơm có khả năng làm việc ổn định trong thời gian dài.
Khả năng vận hành liên tục còn phụ thuộc vào chất lượng dầu, điều kiện đường ống, độ chính xác khi căn chỉnh và chế độ bảo trì. Thiết kế tốt cần tạo điều kiện thuận lợi cho việc kiểm tra và thay thế các bộ phận hao mòn.

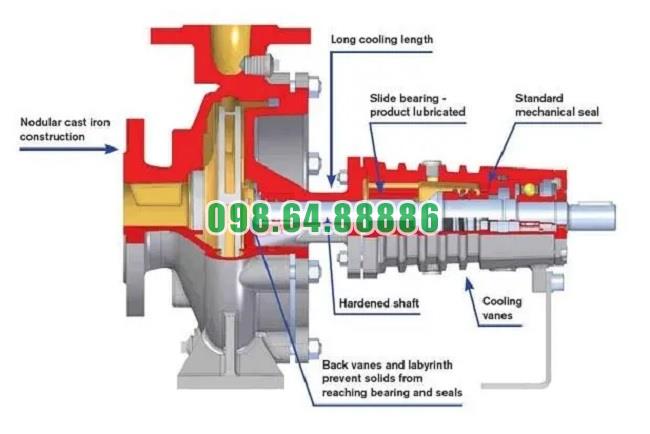

Phân tích thân bơm của RY125-80-250
Thân bơm là bộ phận bao quanh bánh công tác, dẫn hướng dòng dầu và liên kết cửa hút với cửa xả. Đây là chi tiết chịu áp lực bên trong, tác động của nhiệt độ và tải từ đường ống kết nối.
Thân bơm cần có độ cứng phù hợp để hạn chế biến dạng trong quá trình làm việc. Khi thân bơm duy trì được hình dạng thiết kế, khoảng cách giữa bánh công tác và các bề mặt bên trong được giữ ổn định hơn.
Buồng dẫn dòng
Buồng dẫn dòng có nhiệm vụ thu gom dầu sau khi dầu rời bánh công tác, điều chỉnh hướng chuyển động và chuyển một phần động năng thành áp năng. Hình dạng buồng bơm ảnh hưởng đến tổn thất thủy lực và khả năng duy trì cột áp.
Nếu bên trong buồng bơm có cặn, mài mòn hoặc biến dạng, dòng dầu có thể bị rối và tổn thất tăng. Vì vậy, thân bơm cần được kiểm tra khi bơm có dấu hiệu giảm lưu lượng hoặc áp suất xả.
Cửa hút và cửa xả
Cửa hút là vị trí dầu truyền nhiệt đi vào bơm, còn cửa xả là nơi dầu được đưa vào đường ống cấp. Kích thước và hướng bố trí hai cửa phải phù hợp với đường ống của hệ thống.
Khu vực cửa hút cần được thiết kế để hạn chế tổn thất và giúp bánh công tác nhận đủ dầu. Cửa xả cần tạo điều kiện để dòng dầu đi ra ổn định, giảm xoáy và hạn chế tổn thất tại vị trí kết nối.
Cấu tạo bánh công tác trong bơm RY125-80-250
Bánh công tác là bộ phận tạo năng lượng chính cho dòng dầu. Khi quay, các cánh bơm tác động lên dầu, đưa dầu từ vùng tâm ra phía ngoài dưới tác động của lực ly tâm.
Đặc điểm của bánh công tác ảnh hưởng trực tiếp đến lưu lượng, cột áp và công suất của bơm. Đường kính, góc cánh, số lượng cánh và tốc độ quay cần phù hợp với điểm làm việc của hệ thống.
Khả năng truyền năng lượng cho dầu
Bánh công tác nhận mô men từ trục bơm và truyền năng lượng cho dầu dưới dạng vận tốc. Dầu sau đó đi vào thân bơm để chuyển một phần vận tốc thành áp suất.
Nếu bánh công tác bị mòn, bám cặn hoặc biến dạng, khả năng truyền năng lượng sẽ giảm. Bơm có thể xuất hiện tình trạng lưu lượng thấp, áp suất xả không ổn định hoặc tiêu thụ điện năng cao hơn.
Cân bằng bánh công tác
Bánh công tác cần được cân bằng để hạn chế rung động khi quay. Mất cân bằng có thể tạo lực ly tâm không đều, tác động lên trục, ổ trục, phớt và thân bơm.
Rung động kéo dài không chỉ làm giảm tuổi thọ của bánh công tác mà còn ảnh hưởng đến toàn bộ cụm bơm. Vì vậy, kiểm tra tình trạng bánh công tác là một phần quan trọng trong bảo trì RY125-80-250.
Cấu tạo trục bơm và hệ thống truyền động
Trục bơm có nhiệm vụ truyền mô men từ động cơ đến bánh công tác. Trục phải có độ cứng, độ chính xác và khả năng chịu tải phù hợp với tốc độ quay cũng như điều kiện nhiệt độ của bơm.
Trục được liên kết với động cơ thông qua khớp nối. Sự đồng tâm giữa trục động cơ và trục bơm có ảnh hưởng lớn đến độ rung, tải lên ổ trục và tuổi thọ của phớt làm kín.
Khớp nối giữa động cơ và bơm
Khớp nối truyền mô men quay và cho phép hai trục liên kết trong cùng một cụm thiết bị. Khớp nối cần được lắp và căn chỉnh đúng để hạn chế lực lệch tâm.
Nếu khớp nối bị lệch, bơm có thể rung mạnh, phát tiếng ồn và làm tăng tải lên ổ trục. Trong quá trình bảo dưỡng, cần kiểm tra tình trạng khớp nối, bu lông và độ đồng tâm của hai trục.
Ổ trục đỡ trục bơm
Ổ trục duy trì vị trí của trục và giúp trục quay ổn định. Ổ trục phải được bôi trơn, làm mát và bảo vệ phù hợp với điều kiện nhiệt độ của cụm bơm.
Nhiệt độ ổ trục tăng, tiếng kêu hoặc độ rung bất thường có thể cho thấy ổ trục bị thiếu bôi trơn, mòn hoặc chịu tải lệch. Những dấu hiệu này cần được kiểm tra sớm để tránh ảnh hưởng đến trục và bánh công tác.
Phân tích bộ phận làm kín của bơm
Bộ phận làm kín có nhiệm vụ ngăn dầu nóng rò rỉ tại vị trí trục bơm đi qua thân bơm. Đây là bộ phận quan trọng trong thiết kế bơm dầu truyền nhiệt vì dầu nóng có thể gây bỏng, cháy hoặc ảnh hưởng đến thiết bị xung quanh.
Phớt cơ khí, gioăng và bề mặt lắp ghép phải được lựa chọn theo nhiệt độ, áp suất, tốc độ quay và tính chất hóa học của dầu. Việc sử dụng vật liệu không phù hợp có thể làm phớt nhanh hỏng.
Phớt cơ khí
Phớt cơ khí tạo ra bề mặt làm kín giữa phần quay và phần cố định. Khi trục quay, phớt cho phép chuyển động tương đối nhưng hạn chế dầu đi qua khe hở.
Phớt cần được lắp chính xác, không bị xước và phải làm việc trong giới hạn nhiệt độ cho phép. Rung động, lệch tâm, dầu có cặn hoặc nhiệt độ quá cao đều có thể làm giảm tuổi thọ phớt.
Gioăng và mặt bích
Gioăng được sử dụng tại các mối nối như mặt bích, nắp bơm hoặc các vị trí tháo lắp. Vật liệu gioăng cần phù hợp với dầu nóng và điều kiện áp suất của hệ thống.
Bu lông mặt bích phải được siết đều để phân bố lực làm kín. Siết quá lỏng có thể gây rò rỉ, còn siết không đều có thể làm biến dạng mối ghép và ảnh hưởng đến độ ổn định của thân bơm.
Vật liệu và khả năng chịu nhiệt của cấu tạo bơm
Vật liệu của thân bơm, bánh công tác, trục, phớt và gioăng cần được lựa chọn theo loại dầu và nhiệt độ vận hành. Mỗi vật liệu có giới hạn riêng về độ bền cơ học, khả năng chống ăn mòn và khả năng chịu nhiệt.
Thân bơm cần duy trì độ cứng khi chịu áp suất và giãn nở nhiệt. Trục cần chống mài mòn tại khu vực làm việc với phớt. Bánh công tác cần duy trì hình dạng cánh trong quá trình quay và tiếp xúc với dầu nóng.
Ảnh hưởng của chu kỳ tăng giảm nhiệt
Hệ thống dầu nóng thường trải qua các giai đoạn khởi động, gia nhiệt, vận hành ổn định và làm nguội. Sự thay đổi nhiệt độ lặp lại làm các chi tiết giãn nở và co lại.
Thiết kế bơm cần hạn chế ứng suất nhiệt tại thân, mặt bích, mối ghép và buồng làm kín. Đường ống cũng phải được bố trí phù hợp để không truyền lực bất thường vào thân bơm khi giãn nở.
Phân tích thiết kế đường hút và đường xả
Cấu tạo bơm chỉ phát huy hiệu quả khi được kết nối với đường ống phù hợp. Đường hút cần cung cấp đủ dầu cho bánh công tác, còn đường xả phải đáp ứng tổng trở lực của hệ thống.
Đường hút nên có chiều dài hợp lý, hạn chế co gấp và tránh các vị trí tích khí. Đường xả cần được tính toán theo lưu lượng, cột áp, chiều dài ống, van, bộ lọc và thiết bị trao đổi nhiệt.
Yêu cầu đối với đường hút
Đường hút bị tắc hoặc có tổn thất lớn sẽ làm giảm áp suất tại đầu vào. Khi đó, bơm có thể phát sinh tiếng ồn, rung động hoặc xâm thực.
Tiết diện đường hút cần phù hợp với lưu lượng và độ nhớt của dầu. Các van trên đường hút phải được mở đúng vị trí trước khi khởi động bơm.
Yêu cầu đối với đường xả
Đường xả phải bảo đảm dầu có thể đi đến các thiết bị sử dụng nhiệt với lưu lượng cần thiết. Tổng trở lực quá lớn làm bơm khó đạt điểm làm việc và khiến động cơ chịu tải cao.
Có thể bố trí thiết bị đo áp suất tại đường xả để theo dõi khả năng làm việc của bơm. Áp suất thay đổi bất thường cần được kiểm tra cùng với tình trạng van, bộ lọc và đường ống.
Thiết kế bệ máy và vị trí lắp đặt
Bơm RY125-80-250 cần được đặt trên bệ máy chắc chắn, có khả năng chịu trọng lượng và rung động của cả cụm bơm động cơ. Bệ máy không ổn định có thể làm sai lệch căn tâm và tăng rung động.
Vị trí lắp đặt phải có không gian để kiểm tra phớt, ổ trục, khớp nối và các mối nối đường ống. Việc bố trí thuận tiện giúp rút ngắn thời gian bảo trì và hạn chế dừng máy kéo dài.
Căn chỉnh cụm bơm và động cơ
Sau khi lắp đặt, cần căn chỉnh đồng tâm giữa trục bơm và trục động cơ. Việc kết nối đường ống phải được thực hiện sao cho không tạo lực kéo hoặc lực đẩy lên thân bơm.
Sau khi siết chặt đường ống, cần kiểm tra lại độ đồng tâm vì tải từ đường ống có thể làm thay đổi vị trí của bơm. Căn chỉnh chính xác giúp giảm tải lên khớp nối, ổ trục và phớt.
Khả năng bảo trì từ thiết kế bơm RY125-80-250
Một thiết kế bơm hiệu quả không chỉ hướng đến khả năng tạo dòng mà còn cần thuận tiện cho việc bảo dưỡng. Các bộ phận thường cần kiểm tra như phớt, ổ trục, khớp nối và bánh công tác nên có khả năng tiếp cận phù hợp.
Việc bảo trì đúng thời điểm giúp phát hiện sớm rò rỉ, mài mòn, bám cặn hoặc rung động. Nhờ đó, người vận hành có thể xử lý trước khi sự cố ảnh hưởng đến thân bơm và các thiết bị liên quan.
Kiểm tra thân bơm và buồng bơm
Thân bơm cần được kiểm tra tình trạng nứt, ăn mòn, biến dạng và rò rỉ tại mặt bích. Bên trong buồng bơm cần được kiểm tra cặn bám hoặc dấu hiệu mài mòn.
Nếu đường dẫn bị thu hẹp bởi cặn, lưu lượng và cột áp có thể giảm. Khi vệ sinh, cần tránh làm xước các bề mặt lắp ghép và vị trí làm kín.
Kiểm tra bánh công tác và trục
Bánh công tác cần được kiểm tra độ mòn, tình trạng cánh và khả năng cân bằng. Trục cần được kiểm tra độ thẳng, bề mặt làm việc với phớt và độ đồng tâm.
Các chi tiết quay bị hư hỏng cần được xử lý đúng kỹ thuật. Không nên tiếp tục vận hành bơm khi xuất hiện rung động lớn hoặc tiếng kêu bất thường.
Bơm dầu truyền nhiệt RY125-80-250 được thiết kế theo nguyên lý ly tâm, gồm các bộ phận chính như thân bơm, bánh công tác, trục, ổ trục, khớp nối, phớt làm kín, cửa hút và cửa xả. Mỗi bộ phận đảm nhiệm một chức năng riêng nhưng cùng phối hợp để tạo dòng dầu nóng ổn định.
Thiết kế thân bơm và buồng dẫn dòng quyết định khả năng chịu áp suất, dẫn dầu và hạn chế tổn thất. Bánh công tác tạo năng lượng cho dầu, trục và khớp nối truyền mô men, còn phớt cùng gioăng bảo đảm độ kín trong điều kiện nhiệt độ cao.
Khi được lựa chọn đúng vật liệu, lắp đặt chính xác, căn chỉnh phù hợp và bảo trì định kỳ, cấu tạo của bơm RY125-80-250 có thể đáp ứng tốt yêu cầu tuần hoàn dầu nóng trong các hệ thống gia nhiệt công nghiệp.
Những lĩnh vực sử dụng phổ biến của bơm dầu truyền nhiệt RY125-80-250
Bơm dầu truyền nhiệt RY125-80-250 được sử dụng trong các hệ thống cần tuần hoàn dầu nóng để gia nhiệt gián tiếp. Dầu truyền nhiệt được gia nhiệt tại lò dầu nóng, sau đó bơm đến bồn phản ứng, bồn chứa, máy sấy, bộ trao đổi nhiệt hoặc các thiết bị công nghệ. Sau khi truyền nhiệt, dầu quay về đường hồi để tiếp tục chu trình.
Thiết bị phù hợp với các nhà máy cần duy trì nhiệt độ ổn định trong thời gian dài. Bơm không trực tiếp tạo nhiệt mà giữ vai trò tạo lưu lượng và cột áp cho dòng dầu tải nhiệt. Nhờ đó, nhiệt từ lò gia nhiệt được phân phối đến các khu vực sử dụng trong dây chuyền.
Các lĩnh vực sử dụng phổ biến của bơm RY125-80-250 gồm hóa chất, dầu khí, nhựa, cao su, thực phẩm, dược phẩm, mỹ phẩm, dệt nhuộm, sản xuất gỗ ép, nhựa đường và vật liệu xây dựng. Mức độ phù hợp của bơm phụ thuộc vào nhiệt độ, độ nhớt dầu, lưu lượng, cột áp và điều kiện thực tế của từng hệ thống.
Ngành hóa chất
Gia nhiệt bồn phản ứng
Ngành hóa chất là một trong những lĩnh vực sử dụng bơm dầu truyền nhiệt RY125-80-250 phổ biến nhất. Dầu nóng được tuần hoàn qua áo gia nhiệt hoặc coil gia nhiệt của bồn phản ứng để truyền nhiệt gián tiếp cho nguyên liệu.
Phương pháp này hỗ trợ kiểm soát nhiệt độ trong các công đoạn phản ứng, hòa tan, biến tính và tổng hợp hóa chất. Dòng dầu ổn định giúp thành bồn nhận nhiệt đều hơn, hạn chế vùng quá nóng có thể làm thay đổi chất lượng sản phẩm.
Bơm có thể được sử dụng trong dây chuyền sản xuất hóa chất trung gian, phụ gia, dung môi, chất hóa dẻo, chất kết dính và các sản phẩm cần gia nhiệt trong thời gian dài.
Gia nhiệt bồn phối trộn và thiết bị cô đặc
Một số nguyên liệu hóa chất có độ nhớt cao hoặc cần được gia nhiệt để dễ khuấy trộn. Dầu truyền nhiệt được đưa qua áo bồn, giúp nguyên liệu duy trì trạng thái phù hợp trong quá trình phối trộn.
Trong thiết bị cô đặc, dầu nóng có thể cung cấp nhiệt thông qua bộ trao đổi nhiệt hoặc áo gia nhiệt. Bơm RY125-80-250 giúp duy trì dòng dầu qua thiết bị, hỗ trợ quá trình bay hơi dung môi và tăng nồng độ sản phẩm.
Ngành dầu khí và hóa dầu
Gia nhiệt dầu nặng và sản phẩm có độ nhớt cao
Dầu nặng, bitum, dầu nền và một số sản phẩm dầu khí có thể tăng độ nhớt khi nhiệt độ giảm. Hệ thống dầu nóng được sử dụng để duy trì nhiệt độ trong bồn chứa, đường ống và thiết bị xử lý.
Bơm RY125-80-250 tuần hoàn dầu tải nhiệt qua coil hoặc jacket gia nhiệt. Nhiệt truyền gián tiếp giúp sản phẩm duy trì độ nhớt cần thiết cho quá trình lưu trữ, bơm chuyển và xử lý.
Trong ứng dụng này, bơm dầu truyền nhiệt thường đảm nhiệm việc tuần hoàn môi chất trung gian, không nhất thiết trực tiếp bơm dầu thô hoặc sản phẩm dầu khí. Việc lựa chọn bơm cần căn cứ vào nhiệt độ dầu, tổng trở lực và yêu cầu an toàn của khu vực lắp đặt.
Cấp nhiệt cho bộ trao đổi nhiệt
Nhà máy lọc dầu và hóa dầu sử dụng nhiều bộ trao đổi nhiệt để gia nhiệt hoặc duy trì trạng thái của dòng sản phẩm. Dầu nóng đi qua một phía của bộ trao đổi nhiệt, sau đó truyền nhiệt cho môi chất công nghệ ở phía còn lại.
Bơm RY125-80-250 giúp duy trì lưu lượng dầu qua bộ trao đổi nhiệt. Khi dòng dầu ổn định, quá trình truyền nhiệt diễn ra liên tục hơn và nhiệt độ đầu ra của sản phẩm dễ được kiểm soát.
Ngành sản xuất nhựa và polymer
Gia nhiệt bồn phản ứng polymer
Trong sản xuất nhựa và polymer, bồn phản ứng cần được gia nhiệt để thúc đẩy quá trình trùng hợp, biến tính hoặc tạo nhựa. Dầu nóng được bơm qua áo bồn để truyền nhiệt gián tiếp cho nguyên liệu.
Bơm RY125-80-250 giúp duy trì dòng dầu trong suốt thời gian phản ứng. Nhiệt độ ổn định có thể hỗ trợ kiểm soát độ nhớt, màu sắc và tính chất của polymer.
Nếu dòng dầu không ổn định, nhiệt trong bồn có thể phân bố không đều. Nguyên liệu có thể bị thiếu nhiệt ở một khu vực hoặc quá nhiệt ở khu vực khác, làm ảnh hưởng đến chất lượng sản phẩm.
Gia nhiệt máy đùn và thiết bị phối trộn
Máy đùn, máy phối trộn và các thiết bị gia công nhựa thường có nhiều vùng cần kiểm soát nhiệt. Dầu truyền nhiệt được tuần hoàn qua các kênh hoặc bộ phận gia nhiệt để hỗ trợ làm mềm và nóng chảy nguyên liệu.
Bơm RY125-80-250 giúp dầu nóng di chuyển qua từng khu vực của thiết bị. Khi nhiệt độ được phân bố ổn định, nguyên liệu có điều kiện phù hợp hơn trước khi đi qua khuôn hoặc chuyển sang công đoạn tạo hình.
Gia nhiệt máy ép và khuôn nhựa
Máy ép và khuôn nhựa cần duy trì nhiệt độ phù hợp để sản phẩm điền đầy khuôn, định hình và ổn định kích thước. Dầu nóng có thể được tuần hoàn qua đường dầu trong khuôn hoặc bàn ép.
Bơm RY125-80-250 giúp duy trì lưu lượng dầu đến các vùng gia nhiệt. Nhiệt độ đồng đều hỗ trợ hạn chế cong vênh, thiếu nhựa, sai độ dày và khuyết tật bề mặt sản phẩm.
Ngành sản xuất cao su
Gia nhiệt máy cán và máy phối trộn
Hỗn hợp cao su có độ nhớt và trạng thái thay đổi theo nhiệt độ. Một số máy cán, máy phối trộn và bồn chứa nguyên liệu cần hệ thống dầu nóng để duy trì điều kiện gia công phù hợp.
Bơm RY125-80-250 tuần hoàn dầu qua bộ phận gia nhiệt của thiết bị. Nhiệt truyền gián tiếp giúp nguyên liệu dễ phối trộn, cán và chuyển sang công đoạn tiếp theo.
Gia nhiệt khuôn và thiết bị lưu hóa
Trong quá trình lưu hóa, nhiệt độ ảnh hưởng trực tiếp đến độ đồng đều và tính chất của sản phẩm cao su. Khuôn hoặc buồng lưu hóa có thể sử dụng dầu tải nhiệt để duy trì nhiệt trên toàn bộ bề mặt.
Bơm giúp dầu nóng lưu thông liên tục qua các đường dầu trong khuôn. Nếu lưu lượng không ổn định, các khu vực khác nhau có thể xuất hiện chênh lệch nhiệt, làm sản phẩm không đồng nhất.
Ngành thực phẩm và chế biến dầu thực vật
Gia nhiệt dầu ăn và chất béo
Dầu thực vật, chất béo và nguyên liệu dạng sệt có thể cần được gia nhiệt để duy trì độ lỏng phù hợp. Hệ thống dầu nóng thường cấp nhiệt cho bồn chứa, bồn phối trộn và đường ống.
Bơm RY125-80-250 đưa dầu tải nhiệt qua áo bồn hoặc bộ trao đổi nhiệt. Nhiệt truyền gián tiếp giúp nguyên liệu dễ bơm chuyển, định lượng và phối trộn mà không tiếp xúc trực tiếp với nguồn nhiệt.
Trong ngành thực phẩm, mạch dầu nóng phải được bố trí kín và tách biệt với sản phẩm. Vật liệu của các bộ phận liên quan cần phù hợp với điều kiện vệ sinh và yêu cầu của dây chuyền.
Gia nhiệt bồn nấu và bồn khuấy
Một số công đoạn nấu, hòa tan hoặc phối trộn cần duy trì nhiệt độ ổn định trong thời gian dài. Dầu nóng được tuần hoàn qua áo bồn để cung cấp nhiệt đều cho nguyên liệu.
Bơm RY125-80-250 giúp duy trì dòng dầu qua bồn. Khi nhiệt truyền ổn định, nguyên liệu giảm nguy cơ cháy cục bộ hoặc thay đổi chất lượng do nhiệt phân bố không đều.
Ngành dược phẩm và mỹ phẩm
Gia nhiệt bồn nhũ hóa và bồn phối trộn
Trong sản xuất dược phẩm và mỹ phẩm, bồn nhũ hóa, bồn phối trộn và bồn phản ứng có thể cần gia nhiệt gián tiếp. Dầu truyền nhiệt đi qua áo bồn để làm nóng nguyên liệu theo chương trình công nghệ.
Bơm RY125-80-250 hỗ trợ duy trì nhiệt độ ổn định trong quá trình khuấy, hòa tan và nhũ hóa. Nhiệt độ phù hợp giúp kiểm soát độ nhớt và trạng thái của kem, sáp, dầu nền hoặc các thành phần mỹ phẩm.
Khi sử dụng trong lĩnh vực này, cần lựa chọn phớt, gioăng và vật liệu phù hợp với điều kiện nhiệt cũng như quy trình vệ sinh của nhà máy. Mạch dầu tải nhiệt không được để xảy ra rò rỉ vào khu vực sản phẩm.
Gia nhiệt nguyên liệu có độ nhớt cao
Một số nguyên liệu dược phẩm và mỹ phẩm có độ nhớt lớn khi ở nhiệt độ thấp. Dầu nóng giúp duy trì trạng thái phù hợp để nguyên liệu dễ khuấy, bơm và chiết rót.
Bơm RY125-80-250 tuần hoàn dầu qua áo bồn hoặc bộ trao đổi nhiệt. Nhiệt độ cần được tăng và duy trì theo mức phù hợp để không làm ảnh hưởng đến cấu trúc hoặc tính chất của sản phẩm.
Ngành dệt nhuộm
Gia nhiệt máy nhuộm và bồn xử lý
Nhiều công đoạn dệt nhuộm cần nhiệt để nấu, nhuộm, giặt và hoàn tất vải. Một số nhà máy sử dụng dầu truyền nhiệt để cấp nhiệt cho máy nhuộm, bồn xử lý hoặc bộ trao đổi nhiệt.
Bơm RY125-80-250 đưa dầu nóng tuần hoàn đến các thiết bị trong dây chuyền. Dòng dầu ổn định hỗ trợ duy trì nhiệt độ theo chương trình xử lý, giúp quá trình nhuộm và hoàn tất diễn ra đồng đều hơn.
Gia nhiệt máy sấy vải
Trong máy sấy, dầu nóng có thể đi qua dàn trao đổi nhiệt để làm nóng không khí. Không khí nóng sau đó được đưa vào buồng sấy nhằm giảm độ ẩm của vải hoặc nguyên liệu.
Bơm RY125-80-250 giúp duy trì dòng dầu qua dàn gia nhiệt. Nếu lưu lượng dầu thay đổi, nhiệt độ không khí sấy cũng có thể biến động và ảnh hưởng đến độ ẩm cuối của sản phẩm.
Ngành sản xuất gỗ ép và vật liệu gỗ
Gia nhiệt máy ép ván
Máy ép ván ép, ván dăm, MDF và một số vật liệu gỗ công nghiệp cần nhiệt để keo đóng rắn và liên kết các lớp vật liệu. Dầu truyền nhiệt có thể được tuần hoàn qua bàn ép hoặc tấm gia nhiệt.
Bơm RY125-80-250 đưa dầu nóng đến các vùng gia nhiệt của máy ép. Nhiệt phân bố đều giúp hỗ trợ độ phẳng, độ kết dính và độ ổn định của tấm ván sau khi ép.
Gia nhiệt dây chuyền sấy gỗ
Dây chuyền sấy gỗ có thể sử dụng dầu nóng để gia nhiệt không khí. Dầu đi qua bộ trao đổi nhiệt, sau đó không khí nóng được đưa vào buồng sấy.
Bơm duy trì dòng dầu qua dàn gia nhiệt, hỗ trợ kiểm soát nhiệt độ và thời gian sấy. Mức nhiệt cần được điều chỉnh dựa trên loại gỗ, độ dày vật liệu và độ ẩm ban đầu.
Ngành nhựa đường và vật liệu xây dựng
Gia nhiệt bồn chứa nhựa đường
Nhựa đường và bitum có độ nhớt cao khi nhiệt độ giảm. Hệ thống dầu nóng được dùng để gia nhiệt bồn chứa, đường ống và các thiết bị liên quan.
Bơm RY125-80-250 tuần hoàn dầu qua coil trong bồn chứa. Nhiệt truyền qua thành coil giúp nhựa đường duy trì trạng thái phù hợp cho quá trình lưu trữ và bơm chuyển.
Gia nhiệt thiết bị phối trộn vật liệu
Trong sản xuất nhựa biến tính, vật liệu chống thấm và hỗn hợp dùng cho xây dựng, nguyên liệu cần được giữ ở nhiệt độ phù hợp để phối trộn. Dầu nóng truyền nhiệt qua áo bồn hoặc bộ trao đổi nhiệt.
Bơm RY125-80-250 giúp duy trì dòng dầu đến thiết bị phối trộn. Dòng nhiệt ổn định hỗ trợ kiểm soát độ nhớt và hạn chế hiện tượng nguyên liệu bị nguội hoặc đóng đặc trong quá trình sản xuất.
Ngành sản xuất thức ăn chăn nuôi
Gia nhiệt dầu và phụ gia dạng sệt
Dầu, chất béo và một số phụ gia trong dây chuyền thức ăn chăn nuôi có thể cần gia nhiệt để dễ định lượng và phối trộn. Hệ thống dầu nóng cấp nhiệt cho bồn chứa, đường ống và thiết bị trộn.
Bơm RY125-80-250 tuần hoàn dầu qua áo bồn hoặc bộ trao đổi nhiệt. Nhiệt truyền gián tiếp giúp nguyên liệu giữ được độ lỏng cần thiết mà không tiếp xúc trực tiếp với nguồn lửa.
Cấp nhiệt cho máy sấy
Dầu tải nhiệt cũng có thể được sử dụng để gia nhiệt không khí trong máy sấy nguyên liệu, bột hoặc viên thức ăn. Dòng dầu đi qua dàn trao đổi nhiệt trước khi không khí nóng đi vào buồng sấy.
Bơm giúp duy trì lưu lượng dầu qua dàn gia nhiệt, từ đó hỗ trợ kiểm soát nhiệt độ sấy và độ ẩm của sản phẩm sau xử lý.
Điều kiện để bơm RY125-80-250 sử dụng hiệu quả
Chọn theo lưu lượng và cột áp
Lưu lượng bơm phải đáp ứng tổng nhu cầu của các thiết bị sử dụng nhiệt. Cột áp phải đủ để thắng tổn thất trong đường ống, van, áo gia nhiệt, coil và bộ trao đổi nhiệt.
Không nên lựa chọn bơm chỉ dựa vào mã RY125-80-250 hoặc kích thước đường ống. Cần xem xét điểm làm việc thực tế, đặc tính dầu và tổng trở lực của hệ thống.
Phù hợp với nhiệt độ và độ nhớt dầu
Dầu truyền nhiệt thay đổi độ nhớt theo nhiệt độ. Ở giai đoạn khởi động, dầu thường đặc hơn và tạo trở lực lớn hơn. Khi đạt nhiệt độ cao, yêu cầu đối với phớt, gioăng và ổ trục cũng tăng.
Bơm cần có cấu hình phù hợp với nhiệt độ làm việc liên tục, nhiệt độ tối đa và đặc tính của loại dầu sử dụng. Dầu bị oxy hóa hoặc tạo cặn cũng có thể làm giảm hiệu quả của bơm.
Bảo đảm độ kín và an toàn
Phớt cơ khí, gioăng, mặt bích và các mối nối phải được kiểm tra thường xuyên. Dầu nóng rò rỉ có thể gây bỏng, tạo khói hoặc làm tăng nguy cơ cháy khi tiếp xúc với bề mặt nóng.
Khu vực đặt bơm cần có không gian kiểm tra, thông gió và phương án xử lý sự cố phù hợp. Trước khi bảo trì, phải dừng bơm, ngắt nguồn điện, khóa van và chờ dầu giảm về nhiệt độ an toàn.
Theo dõi tình trạng vận hành
Độ rung, tiếng ồn, nhiệt độ ổ trục, áp suất và lưu lượng là những thông số cần được theo dõi. Rung tăng có thể liên quan đến lệch khớp nối, mòn ổ bi, mất cân bằng cánh bơm hoặc đường ống tạo tải lên thân bơm.
Theo dõi định kỳ giúp phát hiện sớm những dấu hiệu bất thường và hạn chế nguy cơ dừng máy. Bơm cần được bảo trì theo điều kiện vận hành thực tế của từng nhà máy.
Bơm dầu truyền nhiệt RY125-80-250 được sử dụng phổ biến trong các hệ thống cần tuần hoàn dầu nóng để gia nhiệt gián tiếp. Những lĩnh vực tiêu biểu gồm hóa chất, dầu khí, nhựa, polymer, cao su, thực phẩm, dược phẩm, mỹ phẩm, dệt nhuộm, gỗ ép, nhựa đường, vật liệu xây dựng và thức ăn chăn nuôi.
Trong các dây chuyền này, bơm đưa dầu tải nhiệt từ lò gia nhiệt đến bồn phản ứng, bồn chứa, máy sấy, máy ép, bộ trao đổi nhiệt và đường ống công nghệ. Dòng dầu ổn định giúp thiết bị nhận nhiệt đều hơn và hỗ trợ quá trình sản xuất liên tục.
Để lựa chọn đúng bơm RY125-80-250, cần xác định nhiệt độ, độ nhớt dầu, lưu lượng, cột áp và điều kiện lắp đặt. Khi được sử dụng đúng mục đích, lắp đặt đúng kỹ thuật và bảo trì phù hợp, bơm có thể đáp ứng hiệu quả nhu cầu tuần hoàn dầu nóng trong nhiều lĩnh vực công nghiệp.
Bảng thông số kỹ thuật bơm dầu truyền nhiệt RY

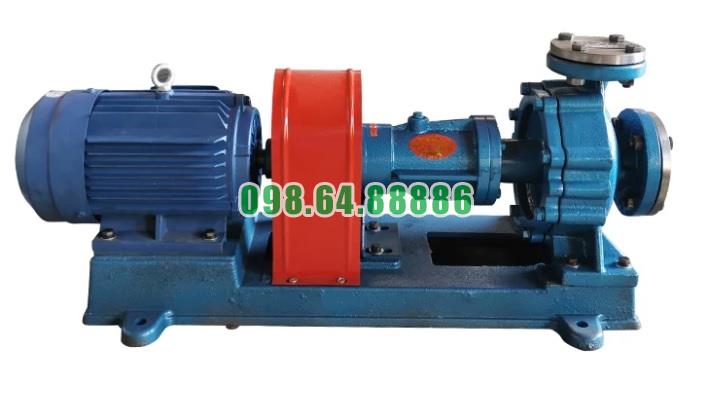

Hình ảnh thực tế bơm dầu truyền nhiệt RY
