Trong hệ thống vận hành bơm ly tâm trục đứng inline IRG100-125A, dòng điện là yếu tố quan trọng phản ánh tình trạng tải của bơm. Khi bơm bị kẹt cánh, tắc ống, chạy quá tải, chạy lệch pha hoặc hút không đủ nước, dòng điện sẽ tăng cao bất thường (quá dòng). Để ngăn chặn cháy động cơ, hỏng phớt và hư hại hệ thống, các thiết bị bảo vệ quá dòng được sử dụng nhằm phát hiện và cắt nguồn kịp thời.
Aptomat hoạt động theo hai cơ chế: từ tính và nhiệt.
Khi dòng điện tăng đột ngột vượt ngưỡng định mức, cuộn từ tính sẽ kích hoạt để ngắt ngay lập tức.
Nếu dòng tăng chậm hoặc quá tải kéo dài, bản lưỡng kim giãn nở và làm aptomat nhảy.
Bảo vệ động cơ khỏi cháy khi xảy ra ngắn mạch.
Ngắt điện khi bơm chạy quá tải trong thời gian dài.
Rơ le nhiệt sử dụng tấm lưỡng kim hoặc cảm biến nhiệt để phát hiện nhiệt độ tăng bất thường từ dòng điện lớn.
Khi động cơ vượt dòng định mức (ví dụ 20–30% trong vài phút), rơ le sẽ làm gián đoạn mạch điều khiển, tắt contactor và ngừng bơm.
Bảo vệ theo dòng liên tục, phù hợp khi bơm hoạt động nhiều giờ.
Nhạy với tình trạng kẹt cánh, tắc đường ống hoặc bơm hút không đủ nước.
Thiết bị giám sát cả ba pha điện: Pha A – Pha B – Pha C.
Khi một pha bị mất, lệch điện áp hoặc đảo thứ tự pha, rơ le sẽ ra lệnh ngắt nguồn.
Dòng lệch pha làm bơm IRG100-125A chạy ì dẫn đến quá dòng và nóng động cơ.
Ngăn động cơ chạy một pha – nguyên nhân số 1 gây cháy cuộn dây.
Đảm bảo trục bơm quay đúng chiều, không bị kẹt phớt.
Thiết bị đo sự chênh lệch dòng giữa dây pha và dây trung tính.
Nếu dòng rò xuống thân bơm hoặc môi trường xảy ra (≥ 30mA tùy mức), thiết bị sẽ ngắt ngay lập tức.
Bảo vệ an toàn điện, tránh giật điện.
Giảm nguy cơ động cơ bị cháy do chập vỏ.
Biến tần theo dõi dòng điện liên tục qua cảm biến nội bộ.
Khi dòng vượt ngưỡng cài đặt (ví dụ 110–130% định mức), biến tần sẽ:
Giảm tốc độ bơm
Cảnh báo lỗi
Ngắt bơm nếu dòng không giảm
Bảo vệ đa lớp: quá dòng, quá áp, thấp áp, mất pha, kẹt trục, nhiệt độ motor.
Giảm dòng khởi động, giúp động cơ IRG100-125A vận hành mềm và bền.
Cảm biến NTC/PTC gắn trong cuộn dây động cơ.
Khi nhiệt độ cuộn dây vượt ngưỡng (thường 120–150°C), cảm biến sẽ mở mạch điều khiển → tắt bơm.
Bảo vệ trực tiếp cho cuộn dây motor.
Phản ứng nhanh khi bơm bị kẹt cơ khí hoặc chạy khô.
Cháy động cơ do dòng tăng đột ngột
Hỏng phớt cơ khí vì nhiệt tăng
Gãy trục do mô-men xoắn quá tải
Biến dạng buồng bơm do cavitation nặng
Gián đoạn hệ thống cấp nước hoặc HVAC
Nguyên tắc hoạt động của các thiết bị bảo vệ quá dòng bơm ly tâm trục đứng inline IRG100-125A dựa trên việc phát hiện sự tăng dòng, tăng nhiệt hoặc mất cân bằng điện, sau đó tự động ngắt nguồn để bảo vệ động cơ và toàn bộ hệ thống thủy lực. Nhờ sự kết hợp giữa aptomat, rơ le nhiệt, bảo vệ lệch pha, thiết bị dòng rò, biến tần và cảm biến nhiệt động cơ, bơm IRG100-125A luôn được vận hành an toàn, giảm rủi ro hỏng hóc và kéo dài tuổi thọ.
Bơm ly tâm trục đứng inline ISG100-125A là dòng bơm nước sạch áp lực cao, thiết kế hút – xả thẳng hàng, vận hành êm và ổn định. Với cấu trúc trục đứng tiết kiệm diện tích và khả năng duy trì áp suất liên tục, model ISG100-125A được sử dụng rộng rãi trong hệ thống phòng cháy chữa cháy (PCCC) của tòa nhà, nhà xưởng, khu công nghiệp và trung tâm thương mại. Dưới đây là phân tích chi tiết về đặc điểm kỹ thuật và các ứng dụng chuyên biệt trong hệ thống PCCC.
Bơm ly tâm trục đứng inline ISG100-125A có khả năng đẩy cao tốt, duy trì áp lực ổn định trong đường ống – điều kiện quan trọng để cấp nước cho:
Họng chữa cháy vách tường
Hệ thống sprinkler tự động
Hệ thống chữa cháy trục đứng tại các tòa nhà cao tầng
Cánh bơm kín, thân bơm thiết kế theo dạng volute giúp duy trì dòng nước mạnh, không bị dao động áp suất trong quá trình vận hành.
Với họng hút – xả thẳng hàng, bơm dễ dàng lắp vào các tuyến ống PCCC có sẵn mà không cần thay đổi kết cấu đường ống.
Giúp hạn chế vỡ ống, nứt mối nối hoặc rò rỉ áp lực – đặc biệt quan trọng trong các hệ thống PCCC luôn phải ở trạng thái sẵn sàng.
Trong phần lớn hệ thống PCCC, ISG100-125A được dùng làm bơm bù áp để:
Duy trì áp lực đường ống ở mức định sẵn
Bù lại lượng nước rò rỉ hoặc tiêu hao nhỏ
Không để bơm chính chạy sai mục đích
Ưu điểm của ISG100-125A khi làm bơm jockey:
Tiêu thụ điện thấp
Hoạt động êm
Tự động chạy khi áp giảm
Độ bền cao
Khi đường ống PCCC cần áp lực lớn để đẩy nước lên tầng cao:
Bơm ISG100-125A cung cấp áp lực ổn định
Giúp vòi chữa cháy có tầm phun xa hơn
Hỗ trợ hệ sprinkler kích hoạt đồng loạt
Dùng để giữ nước luôn sẵn sàng trong các tuyến ống khô/ướt:
Tránh không khí lọt vào đường ống
Duy trì độ kín và áp lực trong toàn hệ thống
Model ISG100-125A được thiết kế cho:
Làm việc liên tục
Chịu tải tốt
Yêu cầu bảo trì thấp
Đáp ứng tiêu chuẩn vận hành 24/7 trong phòng cháy chữa cháy.
Nhờ kết cấu inline, bơm thay thế và lắp đặt nhanh, hạn chế phải tháo đường ống hoặc chế lại mặt bích.
Bơm có thể kết hợp:
Công tắc áp suất
Tủ điều khiển PCCC
Van điện từ
Hệ thống báo cháy
Giúp vận hành hoàn toàn tự động.
Đặt bơm trên bệ bê tông chắc chắn
Lắp van chặn, van một chiều đúng hướng
Không để đường ống bị gấp khúc hoặc co cút quá gần cửa hút
Áp suất luôn phải nằm trong ngưỡng thiết kế
Nếu áp giảm → bơm jockey tự động chạy
Hàng tuần: kiểm tra rung, ồn, rò nước
Hàng tháng: chạy thử tổng hệ PCCC
Hàng năm: vệ sinh buồng bơm, thay mỡ vòng bi, kiểm tra phớt cơ khí
Rò rỉ phớt cơ khí do chạy khan
Rung mạnh do lệch trục
Thiếu nước hoặc nghẹt lọc Y tại đường hút
Đường ống PCCC bị tụ khí làm giảm áp lực
Tủ điều khiển PCCC cài sai mức áp bù
Bơm ly tâm trục đứng inline ISG100-125A và ứng dụng trong phòng cháy chữa cháy thể hiện sự phù hợp vượt trội nhờ khả năng tạo áp lực ổn định, vận hành bền bỉ, thiết kế tiết kiệm không gian và dễ dàng tích hợp với hệ thống điều khiển tự động. Dòng bơm này được sử dụng phổ biến cho các nhiệm vụ bù áp, tăng áp và duy trì áp lực cho đường ống PCCC trong nhà máy, xưởng sản xuất và tòa nhà cao tầng. Khi được lắp đặt và bảo trì đúng cách, ISG100-125A đem lại sự an toàn, tin cậy và tuổi thọ dài hạn cho toàn hệ thống chữa cháy.
https://vietnhat.company/bao-gia-bom-nuoc-ly-tam-truc-dung-isg100250a-day-cao-70m.html

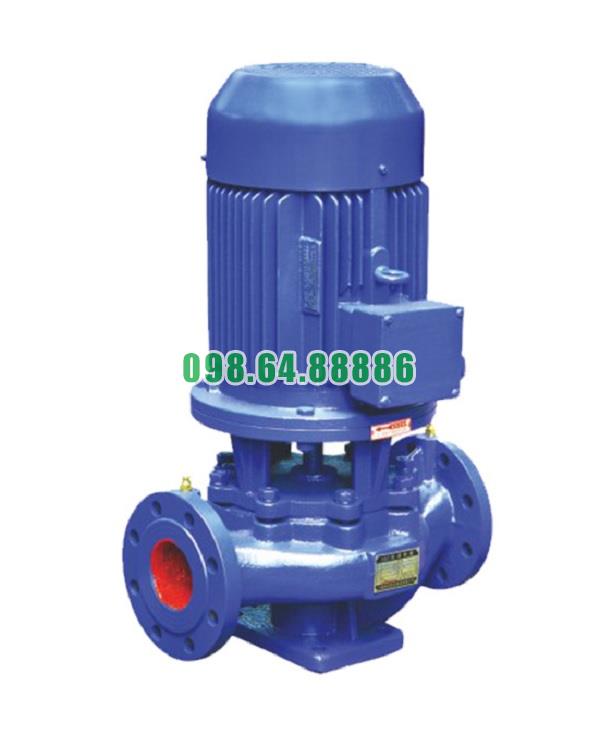

Máy bơm ly tâm, bơm lùa, inline ISG100-250A, IRG100-250A 30kw, 93.5m3, 70m
