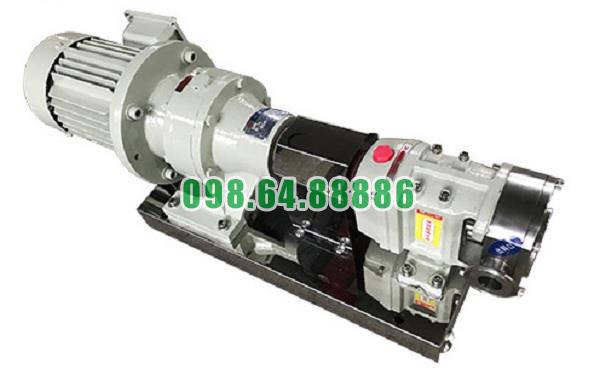

Máy bơm lobe 3RP-80 có khả năng vận chuyển hiệu quả các loại chất lỏng chứa hạt rắn mềm nhờ cơ chế dịch chuyển tích cực và cặp cánh khế quay với tốc độ thấp. Chất lỏng cùng các hạt mềm được giữ trong những khoang lớn giữa cánh khế và thành buồng bơm, sau đó di chuyển từ cửa hút đến cửa xả mà không bị nghiền hoặc khuấy trộn quá mạnh.
Với lưu lượng 24 m³/h, tốc độ quay 500 vòng/phút, kết nối DN80 và động cơ 11 kW, Máy bơm lobe 3RP-80 phù hợp với các dây chuyền cần vận chuyển hỗn hợp đặc có chứa thịt quả, miếng rau củ mềm, hạt thạch, bã mềm hoặc các thành phần rắn dễ biến dạng.
Bên trong Máy bơm lobe 3RP-80 có hai cánh khế quay ngược chiều nhau. Khi cánh khế tách ra tại cửa hút, thể tích buồng bơm tăng lên và kéo hỗn hợp chất lỏng chứa hạt mềm đi vào.
Các hạt sau đó được giữ cùng chất lỏng trong khoảng trống giữa cánh khế và thành buồng bơm. Khi cánh khế tiếp tục quay, toàn bộ hỗn hợp được đưa dọc theo chu vi buồng bơm đến cửa xả.
Điểm quan trọng là các hạt mềm không phải đi xuyên qua vị trí giữa hai cánh khế. Chúng được vận chuyển trong các khoang có thể tích tương đối lớn, nhờ đó giảm nguy cơ bị ép mạnh hoặc nghiền nát.
Cấu tạo của Máy bơm lobe 3RP-80 tạo ra các khoang chứa rộng hơn so với nhiều loại bơm có khe dẫn nhỏ. Chất lỏng và hạt mềm được bao quanh trong khoang rồi di chuyển cùng chuyển động của cánh khế.
Thiết kế này giúp hạn chế:
Hạt mềm bị kẹt giữa các chi tiết quay
Nguyên liệu bị nghiền nhỏ
Miếng sản phẩm bị biến dạng
Cấu trúc hỗn hợp bị phá vỡ
Chất lỏng bị khuấy trộn quá mạnh
Khả năng duy trì kích thước và hình dạng của hạt là ưu điểm quan trọng khi bơm các sản phẩm cần giữ nguyên cảm quan.
Máy bơm lobe 3RP-80 vận hành ở tốc độ khoảng 500 vòng/phút. Đây là mức tốc độ phù hợp để tạo dòng chảy ổn định nhưng không tác động quá mạnh lên hạt rắn mềm.
Khi cánh khế quay chậm, vận tốc tương đối giữa hạt và bề mặt cánh bơm được giảm xuống. Nhờ đó, lực va đập và lực cắt tác động lên hạt cũng thấp hơn.
Đặc điểm này phù hợp với các hỗn hợp chứa:
Thịt quả mềm
Miếng trái cây
Hạt thạch
Rau củ đã nấu mềm
Bã thực vật mềm
Cặn hữu cơ mềm
Hạt gel hoặc viên mềm
Hai cánh khế của Máy bơm lobe 3RP-80 quay đồng bộ nhưng không chạm trực tiếp vào nhau. Giữa chúng luôn có khe hở kỹ thuật được kiểm soát bằng hệ thống bánh răng đồng bộ.
Cơ chế không tiếp xúc giúp giảm ma sát và hạn chế việc cánh khế nghiền ép các hạt mềm. Đồng thời, buồng bơm ít phát sinh nhiệt hơn, góp phần bảo vệ chất lượng sản phẩm.
Tuy nhiên, kích thước hạt phải phù hợp với khe hở và cấu tạo đầu bơm. Hạt quá lớn, quá cứng hoặc có cạnh sắc vẫn có thể gây kẹt và làm hư hỏng cánh khế.
Máy bơm lobe 3RP-80 sử dụng cửa hút và cửa xả DN80. Kích thước kết nối lớn giúp hỗn hợp chứa hạt rắn mềm đi vào và thoát ra thuận lợi hơn.
Đường kính DN80 giúp giảm tình trạng:
Hạt bị mắc tại cửa hút
Hỗn hợp bị nghẽn ở vị trí thu hẹp
Chất lỏng không điền đầy buồng bơm
Lưu lượng bị giảm do nguyên liệu đặc
Hạt tập trung và đóng cục trong đường ống
Để phát huy hiệu quả, đường ống thực tế nên có kích thước phù hợp với DN80 và hạn chế các đoạn thu nhỏ đột ngột.
Chất lỏng chứa hạt thường có độ nhớt và khối lượng riêng cao hơn chất lỏng đồng nhất. Các hạt mềm cũng làm tăng lực cản trong buồng bơm và đường ống.
Động cơ 11 kW kết hợp với hộp giảm tốc tạo ra mô-men xoắn lớn, giúp Máy bơm lobe 3RP-80 duy trì chuyển động của cánh khế khi xử lý hỗn hợp đặc.
Nguồn lực này hỗ trợ:
Kéo hỗn hợp chứa hạt vào buồng bơm
Duy trì tốc độ quay ổn định
Hạn chế giảm lưu lượng khi tải tăng
Đẩy hỗn hợp qua đường ống
Vận hành liên tục trong dây chuyền sản xuất
Máy bơm lobe 3RP-80 có lưu lượng định mức khoảng 24 m³/h trong điều kiện phù hợp. Cơ chế dịch chuyển tích cực giúp máy đưa hỗn hợp đi theo từng khoang thay vì chỉ tạo dòng chảy bằng vận tốc cao.
Nhờ đó, chất lỏng chứa hạt mềm vẫn có thể được vận chuyển với lưu lượng tương đối ổn định. Tuy nhiên, lưu lượng thực tế sẽ phụ thuộc vào tỷ lệ hạt, kích thước hạt, độ nhớt và khả năng cấp liệu tại cửa hút.
Nếu lượng hạt quá nhiều hoặc phân bố không đều, các khoang bơm có thể không được điền đầy hoàn toàn, làm lưu lượng giảm.
Trong nhiều dây chuyền thực phẩm, việc giữ nguyên hình dạng của hạt có ảnh hưởng trực tiếp đến chất lượng thành phẩm. Nếu hạt bị nghiền nhỏ, sản phẩm có thể thay đổi kết cấu, màu sắc và cảm quan.
Máy bơm lobe 3RP-80 giúp giảm nguy cơ này nhờ:
Cánh khế quay chậm
Khoang vận chuyển có thể tích lớn
Chuyển động không tiếp xúc
Dòng chảy ít hỗn loạn
Lực cắt thấp
Nhờ đó, máy phù hợp với những sản phẩm cần duy trì tỷ lệ hạt và kích thước hạt sau quá trình bơm.
Hỗn hợp chứa hạt mềm thường dễ phân lớp nếu bị khuấy trộn quá mạnh hoặc vận chuyển với tốc độ quá cao.
Máy bơm lobe 3RP-80 di chuyển hỗn hợp theo các khoang kín tương đối, giúp hạt và chất lỏng được vận chuyển cùng nhau. Quá trình này hạn chế hiện tượng chất lỏng đi trước còn hạt bị giữ lại phía sau.
Dòng chảy ổn định giúp duy trì sự phân bố tương đối đồng đều của hạt trong hỗn hợp, đặc biệt khi tốc độ bơm được điều chỉnh phù hợp.
Máy bơm lobe 3RP-80 phù hợp nhất với các hạt có đặc tính mềm, đàn hồi hoặc dễ biến dạng. Những hạt này có thể đi qua buồng bơm mà ít gây va đập lên cánh khế.
Các loại hạt thường phù hợp gồm:
Miếng trái cây mềm
Bã hoa quả
Hạt thạch
Rau củ nấu chín
Miếng thịt mềm kích thước phù hợp
Hạt gel
Cặn bùn hữu cơ mềm
Bã men hoặc bã thực vật
Kích thước hạt tối đa cần được xác định dựa trên dạng cánh khế, khe hở và cấu tạo đầu bơm thực tế.
Khả năng vận chuyển hạt mềm không đồng nghĩa Máy bơm lobe 3RP-80 có thể xử lý mọi loại hạt rắn.
Các hạt kim loại, đá, cát thô hoặc vật thể cứng có cạnh sắc có thể:
Làm xước bề mặt cánh khế
Gây kẹt đầu bơm
Làm lệch bánh răng đồng bộ
Tăng độ mài mòn buồng bơm
Làm hỏng phớt và trục
Nếu hỗn hợp có nguy cơ chứa tạp chất cứng, hệ thống nên lắp lưới lọc hoặc bộ tách vật rắn tại cửa hút.
Hỗn hợp chứa hạt mềm cần được cấp liên tục và đồng đều cho cửa hút DN80. Nếu hạt tập trung thành cụm lớn, buồng bơm có thể bị thiếu chất lỏng hoặc xuất hiện hiện tượng nghẽn cục bộ.
Bồn chứa nên có thiết bị khuấy chậm để giữ hạt phân bố đều trong chất lỏng. Tốc độ khuấy không nên quá cao vì có thể làm hạt bị vỡ trước khi đi vào máy bơm.
Đường hút cần ngắn, ít đoạn cong và không có vị trí thu nhỏ đột ngột để hỗn hợp đi vào đầu bơm thuận lợi.
Khi bơm hỗn hợp chứa hạt mềm, tốc độ càng cao thì nguy cơ va đập và biến dạng hạt càng lớn. Vì vậy, Máy bơm lobe 3RP-80 nên kết hợp với biến tần để điều chỉnh tốc độ theo đặc tính sản phẩm.
Người vận hành có thể giảm tốc độ khi:
Hạt có kích thước lớn
Hạt rất mềm và dễ vỡ
Tỷ lệ hạt trong hỗn hợp cao
Sản phẩm yêu cầu giữ nguyên hình dạng
Đường ống có nhiều đoạn cong
Sau khi xác định được chất lượng hạt tại đầu ra, tốc độ có thể được điều chỉnh để cân bằng giữa lưu lượng và mức độ bảo vệ sản phẩm.
Để đánh giá khả năng vận chuyển thực tế, nên chạy thử Máy bơm lobe 3RP-80 với chính loại sản phẩm cần sử dụng.
Sau quá trình thử nghiệm, cần kiểm tra:
Tỷ lệ hạt còn nguyên
Mức độ biến dạng của hạt
Sự thay đổi kích thước
Độ đồng đều của hỗn hợp
Lưu lượng thực tế
Dòng điện động cơ
Tình trạng tắc nghẽn đường ống
Kết quả thử nghiệm sẽ giúp lựa chọn tốc độ quay và cấu hình cánh khế phù hợp nhất.
Khả năng vận chuyển chất lỏng chứa hạt rắn mềm của Máy bơm lobe 3RP-80 được tạo nên bởi cơ chế dịch chuyển tích cực, khoang vận chuyển lớn và tốc độ quay thấp 500 vòng/phút.
Cánh khế quay không tiếp xúc giúp giảm nghiền ép, trong khi kết nối DN80 tạo điều kiện để hỗn hợp chứa hạt đi qua thuận lợi. Động cơ 11 kW cung cấp mô-men xoắn cần thiết để máy duy trì lưu lượng ổn định khi xử lý sản phẩm đặc.
Khi kích thước và độ cứng của hạt phù hợp, Máy bơm lobe 3RP-80 có thể vận chuyển hỗn hợp nhẹ nhàng, hạn chế làm vỡ hạt và duy trì chất lượng sản phẩm sau quá trình bơm.
Trong các dây chuyền sản xuất công nghiệp, không gian lắp đặt, hướng đường ống và vị trí bồn chứa thường khác nhau giữa từng nhà máy. Vì vậy, một thiết bị bơm có khả năng thích nghi với nhiều phương án bố trí sẽ giúp quá trình thi công thuận lợi, giảm chi phí cải tạo và dễ dàng tích hợp vào hệ thống hiện có.
Tính linh hoạt trong lắp đặt là điểm cộng lớn của Máy bơm lobe 3RP-80. Với lưu lượng 24 m³/h, áp suất 0,7 MPa, tốc độ quay 500 vòng/phút, kết nối DN80 và động cơ 11 kW, thiết bị có thể được bố trí trong nhiều dây chuyền vận chuyển chất lỏng có độ nhớt cao mà không đòi hỏi thay đổi quá lớn về mặt bằng sản xuất.
Máy bơm lobe 3RP-80 thường được lắp cùng động cơ, hộp giảm tốc và khớp nối trên một bệ đỡ chung. Cấu trúc này giúp toàn bộ cụm máy được cố định chắc chắn và thuận tiện khi đưa vào vị trí vận hành.
Chiều dài và kích thước bệ có thể được bố trí phù hợp với loại động cơ, hộp giảm tốc và không gian sẵn có. Nhờ đó, Máy bơm lobe 3RP-80 có thể tích hợp vào dây chuyền mới hoặc thay thế thiết bị cũ mà không cần cải tạo toàn bộ khu vực sản xuất.
Bệ máy cũng có thể được bố trí lỗ bulông hoặc rãnh điều chỉnh để hỗ trợ căn chỉnh vị trí đầu bơm và động cơ.
Khi đầu bơm, hộp giảm tốc và động cơ được lắp sẵn trên cùng một bệ, đơn vị thi công chỉ cần đưa cụm máy đến vị trí, cân bằng, cố định và kết nối đường ống.
Phương án này giúp giảm thời gian lắp ráp tại công trường, đồng thời hạn chế sai lệch giữa các bộ phận truyền động.
Máy bơm lobe 3RP-80 sử dụng kết nối DN80, phù hợp với những dây chuyền cần vận chuyển lưu lượng lớn hoặc chất lỏng có độ nhớt cao.
Kích thước DN80 là loại kết nối được sử dụng phổ biến trong nhiều hệ thống công nghiệp. Vì vậy, việc lựa chọn đường ống, mặt bích, van và phụ kiện đi kèm tương đối thuận tiện.
Doanh nghiệp có thể kết nối Máy bơm lobe 3RP-80 với bồn chứa, bồn phối trộn, thiết bị gia nhiệt hoặc hệ thống chiết rót thông qua đường ống DN80 đồng bộ.
Đường kính kết nối lớn giúp giảm nhu cầu sử dụng nhiều đầu chuyển kích thước. Điều này không chỉ đơn giản hóa quá trình lắp đặt mà còn giúp hạn chế tổn thất áp suất tại các vị trí thu hẹp đường ống.
Đối với chất lỏng đặc, duy trì tiết diện đường ống lớn còn giúp nguyên liệu đi vào cửa hút thuận lợi hơn.
Tùy theo cấu hình thực tế của đầu bơm, đường hút và đường xả có thể được bố trí để phù hợp với vị trí bồn chứa và thiết bị tiếp nhận. Tuy nhiên, hướng kết nối cụ thể cần được xác nhận theo bản vẽ kỹ thuật của từng cụm Máy bơm lobe 3RP-80 trước khi thi công.
Một ưu điểm trong bố trí Máy bơm lobe 3RP-80 là thiết bị có thể được đặt gần bồn chứa để rút ngắn đường hút.
Chất lỏng có độ nhớt cao thường di chuyển chậm trong đường ống. Khi máy bơm được đặt gần bồn, lực cản trên đường hút giảm và buồng bơm được điền đầy thuận lợi hơn.
Việc bố trí đầu bơm thấp hơn mức chất lỏng trong bồn, nếu điều kiện mặt bằng cho phép, còn giúp nguyên liệu tự chảy xuống cửa hút.
Khoảng cách lắp đặt ngắn giúp hạn chế sử dụng nhiều co, van và đoạn chuyển hướng. Nhờ đó, Máy bơm lobe 3RP-80 có thể hút chất lỏng ổn định hơn và giảm nguy cơ thiếu nguyên liệu trong buồng bơm.
Đặt máy gần nguồn nguyên liệu giúp hệ thống đường ống gọn hơn, giảm vật tư và tạo lối đi thông thoáng trong khu vực sản xuất.
Tính linh hoạt trong lắp đặt của Máy bơm lobe 3RP-80 còn thể hiện ở khả năng kết hợp với nhiều cấu hình truyền động khác nhau.
Đầu bơm có thể được ghép với động cơ 11 kW của nhiều nhãn hiệu, miễn là đáp ứng đúng điện áp, chế độ làm việc và yêu cầu mô-men xoắn.
Điều này giúp doanh nghiệp sử dụng thương hiệu động cơ đang có sẵn trong nhà máy, thuận tiện cho việc bảo trì và quản lý phụ tùng.
Động cơ điện công nghiệp thường có tốc độ cao hơn tốc độ làm việc của đầu bơm. Hộp giảm tốc được lựa chọn theo tỷ số truyền thích hợp để đưa tốc độ đầu ra về khoảng 500 vòng/phút.
Việc linh hoạt lựa chọn hộp giảm tốc giúp Máy bơm lobe 3RP-80 phù hợp với nhiều cấu hình động cơ khác nhau.
Khớp nối được sử dụng để truyền mô-men từ hộp giảm tốc sang trục bơm. Loại khớp nối phù hợp có thể hỗ trợ giảm rung và bù một phần sai lệch nhỏ giữa hai trục.
Nhờ đó, quá trình bố trí động cơ, hộp giảm tốc và đầu bơm trên bệ trở nên thuận tiện hơn.
Máy bơm lobe 3RP-80 có thể kết hợp với biến tần để điều chỉnh tốc độ quay theo yêu cầu vận hành.
Khi cần giảm hoặc tăng lưu lượng trong phạm vi cho phép, người vận hành có thể điều chỉnh tần số động cơ thay vì thay đổi đầu bơm hoặc hệ thống đường ống.
Điều này giúp Máy bơm lobe 3RP-80 thích nghi với nhiều công đoạn sản xuất khác nhau trên cùng một dây chuyền.
Biến tần có thể kết nối với cảm biến áp suất, cảm biến mức hoặc tín hiệu điều khiển từ tủ điện trung tâm. Nhờ đó, bơm có thể tự động thay đổi tốc độ theo lượng nguyên liệu trong bồn hoặc nhu cầu cấp liệu của dây chuyền.
Biến tần giúp động cơ 11 kW tăng tốc từ từ, giảm lực tác động đột ngột lên khớp nối, hộp giảm tốc và rotor. Tính năng này đặc biệt phù hợp khi Máy bơm lobe 3RP-80 vận chuyển chất lỏng đặc.
Nhờ nguyên lý dịch chuyển tích cực và thiết kế cụm máy độc lập, Máy bơm lobe 3RP-80 có thể được tích hợp vào nhiều vị trí khác nhau.
Máy có thể được bố trí để chuyển nguyên liệu từ bồn chứa chính sang bồn phối trộn. Cách lắp này phù hợp với thực phẩm, hóa chất, mỹ phẩm và thức ăn chăn nuôi dạng lỏng.
Đối với mật rỉ đường, siro hoặc dầu đặc, Máy bơm lobe 3RP-80 có thể được đặt trước thiết bị trao đổi nhiệt để cấp nguyên liệu liên tục.
Khả năng tạo dòng chảy ổn định giúp máy phù hợp với vị trí cấp sản phẩm cho hệ thống chiết rót hoặc đóng gói.
Đầu bơm, động cơ, van, cảm biến và tủ điều khiển có thể được tích hợp trên một cụm skid hoàn chỉnh. Phương án này giúp thiết bị dễ vận chuyển, lắp đặt và kết nối tại nhà máy.
Một hệ thống lắp đặt tốt không chỉ cần vừa với mặt bằng mà còn phải tạo đủ khoảng trống để kiểm tra và sửa chữa.
Khi lắp Máy bơm lobe 3RP-80, có thể bố trí mặt trước đầu bơm hướng về khu vực thao tác. Nhờ đó, kỹ thuật viên dễ mở nắp để kiểm tra rotor, buồng bơm và phớt.
Bệ máy có không gian hợp lý giúp việc tháo khớp nối, động cơ hoặc hộp giảm tốc thuận tiện hơn. Điều này làm giảm thời gian dừng thiết bị khi cần bảo dưỡng.
Đối với ngành thực phẩm, mỹ phẩm hoặc các chất dễ đóng cặn, vị trí lắp đặt cần thuận tiện cho việc xả và vệ sinh. Máy có thể được bố trí cùng đường cấp nước rửa, đường xả đáy và hệ thống vệ sinh tuần hoàn nếu cấu hình cho phép.
Máy bơm lobe 3RP-80 có thể được cấu hình theo điều kiện cụ thể của khu vực lắp đặt.
Trong môi trường ẩm ướt, động cơ, tủ điện và các đầu nối có thể được lựa chọn với cấp bảo vệ phù hợp. Bệ máy nên sử dụng vật liệu có khả năng chống gỉ để duy trì độ bền.
Nếu máy đặt trong khu vực có hơi hóa chất, cần lựa chọn vật liệu đầu bơm, bệ, động cơ và lớp sơn bảo vệ phù hợp. Các mối nối điện cũng phải được che chắn cẩn thận.
Trong môi trường có hơi hoặc khí dễ cháy, Máy bơm lobe 3RP-80 có thể cần kết hợp động cơ phòng nổ và thiết bị điện đáp ứng tiêu chuẩn của khu vực.
Khả năng thay đổi cấu hình giúp cụm bơm thích nghi tốt hơn với yêu cầu an toàn của từng nhà máy.
Để tính linh hoạt trong lắp đặt của Máy bơm lobe 3RP-80 phát huy hiệu quả, cần chú ý:
Đặt bơm càng gần bồn hút càng tốt.
Hạn chế co gấp và đoạn thu nhỏ trên đường hút.
Bảo đảm nền móng bằng phẳng, chắc chắn.
Căn chỉnh đồng tâm giữa động cơ, hộp giảm tốc và đầu bơm.
Chừa đủ khoảng trống để mở nắp và tháo rotor.
Lắp van an toàn hoặc đường bypass trên đường xả.
Không để tải trọng đường ống tác động trực tiếp lên cửa bơm.
Bố trí đồng hồ đo áp suất tại vị trí phù hợp.
Có phương án thu gom khi chất lỏng rò rỉ.
Kiểm tra đúng hướng quay trước khi vận hành.
Những yêu cầu này giúp cụm máy hoạt động ổn định sau khi lắp đặt và hạn chế phải điều chỉnh lại trong quá trình sử dụng.
Tính linh hoạt của Máy bơm lobe 3RP-80 mang lại nhiều lợi ích trực tiếp cho doanh nghiệp:
Dễ tích hợp vào dây chuyền đang hoạt động.
Giảm nhu cầu cải tạo mặt bằng.
Thuận tiện kết nối với đường ống DN80.
Linh hoạt lựa chọn động cơ và hộp giảm tốc.
Dễ tích hợp biến tần và cảm biến.
Phù hợp lắp trên bệ cố định hoặc cụm skid.
Tiết kiệm thời gian thi công.
Thuận tiện bảo trì và vệ sinh.
Dễ mở rộng hoặc điều chỉnh dây chuyền sau này.
Tính linh hoạt trong lắp đặt là điểm cộng lớn của Máy bơm lobe 3RP-80 nhờ khả năng bố trí trên bệ máy, kết nối đường ống DN80 và kết hợp với nhiều cấu hình động cơ, hộp giảm tốc cùng hệ thống điều khiển. Thiết bị có thể được lắp gần bồn chứa, giữa các công đoạn hoặc tích hợp vào cụm skid để phù hợp với mặt bằng thực tế.
Với lưu lượng 24 m³/h, áp suất 0,7 MPa, tốc độ 500 vòng/phút và động cơ 11 kW, Máy bơm lobe 3RP-80 đáp ứng tốt yêu cầu vận chuyển chất lỏng trong nhiều dây chuyền khác nhau. Khi vị trí bơm, đường ống, bệ máy và khoảng trống bảo trì được tính toán hợp lý, doanh nghiệp có thể giảm chi phí lắp đặt, rút ngắn thời gian thi công và duy trì khả năng vận hành ổn định lâu dài.
Máy bơm lobe 3RP-80 lưu lượng 24 m3/h tốc độ quay 500 vòng/phút kết nối DN80
