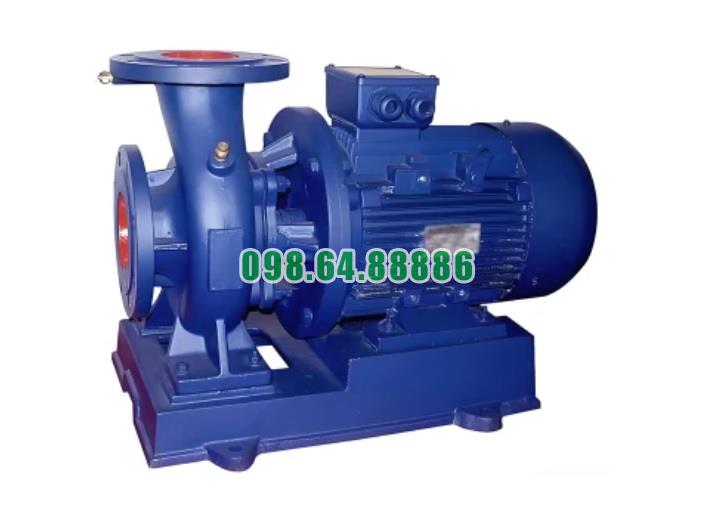

Bơm nước trục ngang SLW100- ISW100-160-I động cơ 22 kw gồm máy bơm, động cơ và đế
Bơm nước trục ngang SLW100-ISW100-160-I với động cơ 22 kW là một giải pháp bơm công nghiệp hiệu quả, được thiết kế để vận hành trong các ứng dụng có yêu cầu lưu lượng nước lớn và hiệu suất ổn định. Bộ bơm này bao gồm ba thành phần chính: máy bơm, động cơ, và đế bơm. Dưới đây là các chi tiết về từng bộ phận:
1. Máy Bơm (Pump Unit)
- Loại bơm: Bơm nước trục ngang SLW100-ISW100-160-I thuộc dòng bơm ly tâm, với thiết kế trục ngang giúp giảm thiểu không gian lắp đặt và dễ dàng bảo dưỡng.
- Cấu trúc: Máy bơm được thiết kế chắc chắn với vỏ bơm làm từ vật liệu chống ăn mòn hoặc hợp kim cứng, giúp đảm bảo độ bền lâu dài và khả năng chịu được môi trường khắc nghiệt.
- Cánh quạt: Cánh quạt trong bơm có thiết kế đặc biệt giúp tối ưu hóa lưu lượng và áp suất nước, đồng thời giảm thiểu năng lượng tiêu thụ và hao mòn. Các cánh quạt được làm từ vật liệu bền bỉ, có khả năng chống mài mòn và chịu được áp suất cao.
- Phốt trục: Phốt trục được làm từ hợp kim cứng (chẳng hạn như Tungsten Carbide) để ngăn chặn rò rỉ chất lỏng từ khoang bơm ra bên ngoài, đảm bảo tính kín của bơm và tăng tuổi thọ sản phẩm.
2. Động Cơ (Motor)
- Công suất động cơ: Động cơ có công suất 22 kW, phù hợp với yêu cầu về hiệu suất bơm lớn. Công suất này giúp bơm hoạt động mạnh mẽ và ổn định, đặc biệt trong các ứng dụng yêu cầu lưu lượng lớn (lên đến 192 m³/h).
- Loại động cơ: Động cơ thường sử dụng động cơ điện ba pha, với khả năng hoạt động ở điện áp chuẩn công nghiệp (380V hoặc 400V tùy theo yêu cầu).
- Chất liệu và thiết kế: Động cơ được chế tạo từ các vật liệu chịu nhiệt và chống ăn mòn, có khả năng hoạt động lâu dài trong các môi trường công nghiệp khắc nghiệt.
- Đặc điểm kỹ thuật: Động cơ có hiệu suất cao, tiêu thụ ít năng lượng và tạo ít nhiệt, giúp giảm chi phí vận hành và nâng cao tuổi thọ.
3. Đế Bơm (Baseplate)
- Chức năng: Đế bơm là bộ phận giữ cố định bơm và động cơ, tạo sự ổn định trong quá trình vận hành. Đế được thiết kế vững chắc để giảm thiểu rung động và tiếng ồn trong suốt thời gian hoạt động.
- Vật liệu chế tạo: Đế bơm thường được làm từ vật liệu thép chất lượng cao hoặc hợp kim có độ bền cao, chịu được các tác động cơ học và chống ăn mòn, giúp kéo dài tuổi thọ của toàn bộ hệ thống.
- Thiết kế lắp đặt: Đế bơm có thể được thiết kế với các điểm lắp đặt chuẩn, dễ dàng cho việc vận chuyển và lắp đặt bơm, đồng thời tạo điều kiện thuận lợi cho việc bảo dưỡng và thay thế các bộ phận khi cần thiết
Bơm nước trục ngang SLW100- ISW100-160-I động cơ 22 kw ứng dụng trong xử lý nước sạch, xử lý nước thải
Bơm nước trục ngang SLW100-ISW100-160-I với động cơ 22 kW là một lựa chọn hiệu quả trong các ứng dụng xử lý nước sạch và xử lý nước thải. Với công suất động cơ lớn, bơm này có thể đáp ứng các yêu cầu khối lượng và lưu lượng nước cần bơm trong các hệ thống xử lý nước công nghiệp. Dưới đây là các ứng dụng cụ thể trong các lĩnh vực này:
1. Ứng dụng trong xử lý nước sạch
- Cung cấp nước cho các trạm cấp nước: Trong các hệ thống cấp nước sinh hoạt cho các khu dân cư, khu công nghiệp, hoặc các đô thị lớn, bơm SLW100-ISW100-160-I có thể được sử dụng để bơm nước từ các nguồn nước ngầm, sông, hồ vào các trạm xử lý hoặc hệ thống lưu trữ.
- Vận chuyển nước qua các trạm lọc: Bơm này có thể được sử dụng trong các trạm lọc nước để bơm nước vào các bể lọc hoặc hệ thống thẩm thấu ngược (RO). Với công suất 22 kW, nó có thể duy trì lưu lượng lớn, giúp xử lý hiệu quả nước cấp cho các khu vực đông dân cư hoặc công nghiệp.
- Hệ thống làm mát: Nước sạch sau khi qua hệ thống xử lý có thể được sử dụng cho các hệ thống làm mát trong các nhà máy công nghiệp hoặc các hệ thống điều hòa không khí. Bơm này có thể hỗ trợ vận chuyển nước từ các bể chứa đến các thiết bị làm mát.
2. Ứng dụng trong xử lý nước thải
- Bơm nước thải sinh hoạt: Trong các nhà máy xử lý nước thải sinh hoạt, bơm SLW100-ISW100-160-I có thể được sử dụng để bơm nước thải từ các bể thu gom vào các hệ thống xử lý tiếp theo như hệ thống lắng, lọc, hay hệ thống sinh học.
- Bơm nước thải công nghiệp: Bơm này cũng có thể dùng trong các nhà máy xử lý nước thải công nghiệp, nơi có nhiều loại chất thải khác nhau từ các quá trình sản xuất. Với công suất động cơ lớn, bơm có khả năng xử lý nước thải có độ nhớt cao hoặc chứa nhiều tạp chất.
- Hệ thống bùn và cặn: Bơm có thể được sử dụng trong các bể lắng để bơm bùn hoặc cặn lắng xuống các bể chứa hoặc hệ thống xử lý tiếp theo. Đây là một ứng dụng quan trọng trong xử lý nước thải, nơi cần loại bỏ các tạp chất rắn từ nước thải.
- Bơm nước thải qua các hệ thống lọc và xử lý hóa học: Bơm này có thể vận chuyển nước thải qua các bộ lọc hoặc các hệ thống xử lý hóa học như sử dụng hóa chất để loại bỏ các chất ô nhiễm trong nước.
3. Xử lý nước thải trong các ngành công nghiệp
- Ngành thực phẩm và đồ uống: Các nhà máy chế biến thực phẩm hoặc đồ uống thải ra lượng nước thải lớn, có thể chứa dầu mỡ, hóa chất và các tạp chất khác. Bơm này có thể được sử dụng để bơm nước thải qua các hệ thống xử lý như bể lắng, bể lọc hoặc hệ thống sinh học.
- Ngành dệt may: Trong ngành dệt may, bơm này có thể bơm nước thải chứa nhuộm, hóa chất, hoặc các chất tẩy rửa từ các dây chuyền sản xuất ra các bể xử lý.
- Ngành hóa chất và xi măng: Trong các nhà máy hóa chất hoặc xi măng, bơm này có thể xử lý nước thải chứa các hóa chất, chất thải rắn hoặc chất thải lỏng từ quá trình sản xuất
Điều kiện làm việc bơm nước trục ngang SLW100- ISW100-160-I động cơ 22 kw
1. Phạm vi dòng chảy: 1,8 ~ 2000m³ / h
2. Đầu nâng: <130m
3. Nhiệt độ trung bình: -10oC ~ 80oC, 105 ° C
4. Nhiệt độ môi trường: tối đa. +40°C; độ cao so với mực nước biển thấp hơn 1.500m; RH không cao hơn 95%
5. Tối đa. áp suất làm việc: 1.6MPa (DN200 trở xuống) và 1.0MPa (DN250 trở lên); tối đa. áp suất làm việc = áp suất đầu vào + áp suất đóng van (Q=0) và áp suất đầu vào 0,4MPa. Khi áp suất đầu vào cao hơn 0,4MPa hoặc mức tối đa của hệ thống. áp suất làm việc cao hơn 1,6MPa (DN200 trở xuống) hoặc 1,0MPa (DN250 trở lên) thì phải ghi chú riêng theo thứ tự để sử dụng gang than chì hình cầu hoặc thép đúc để chế tạo bộ phận chảy qua của máy bơm, và con dấu cơ khí phải được chọn theo cách khác.
6. Đối với bất kỳ chất rắn không hòa tan nào trong môi trường làm việc, thể tích đơn vị của nó phải nhỏ hơn 0,1% và độ hạt của nó <0,2 mm.
7. Tùy chọn mặt bích đồng hành: PN1.6MPa-GB/T17241.6-1998

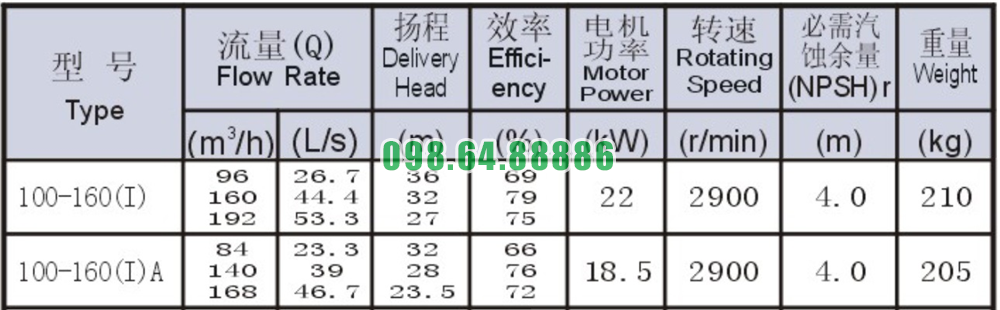

Bảng thông số kỹ thuật bơm nước trục ngang SLW100- ISW100-160-I động cơ 22 kw

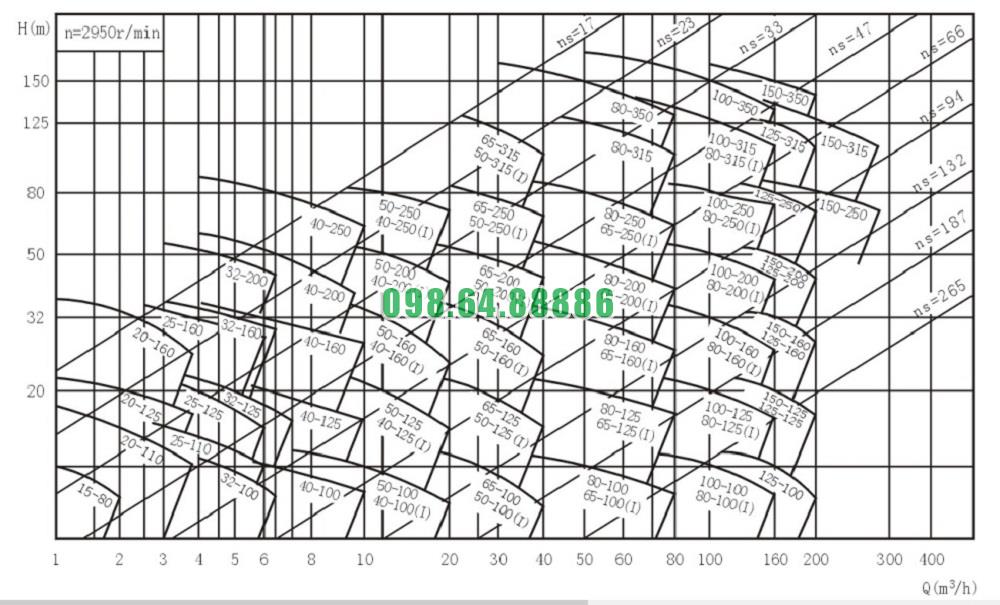

Đường cong hiệu suất bơm nước trục ngang SLW100- ISW100-160-I động cơ 22 kw

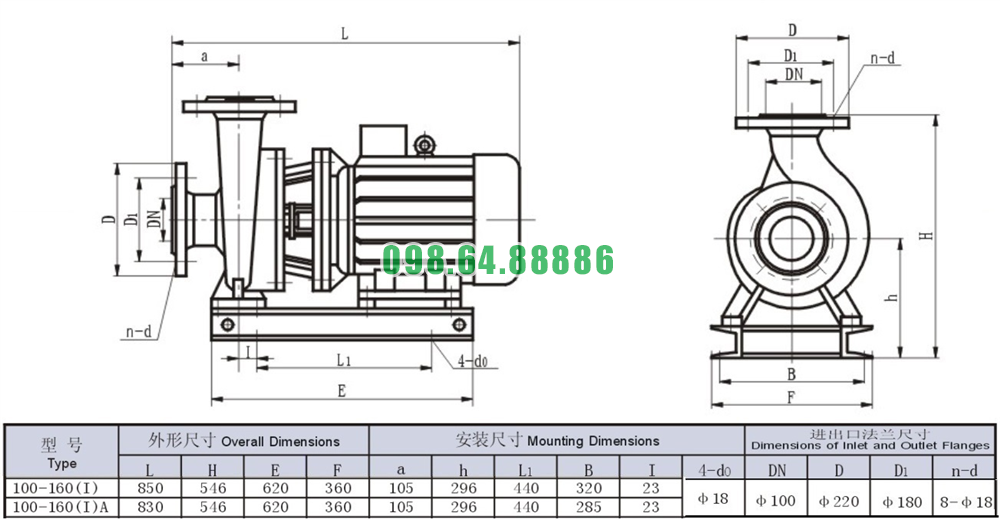

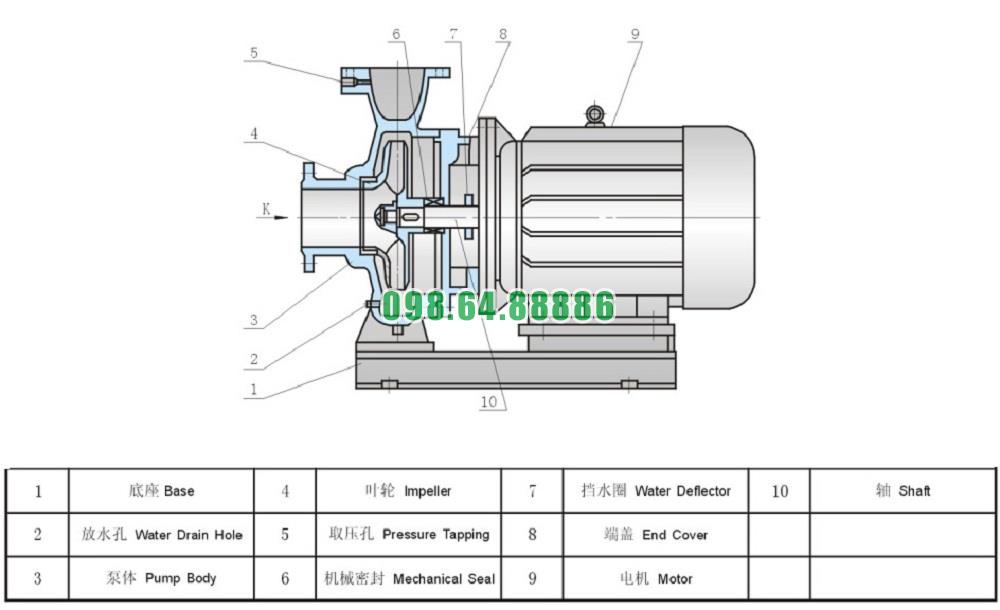

Bản vẽ cấu tạo và kích thước bơm nước trục ngang SLW100- ISW100-160-I động cơ 22 kw
