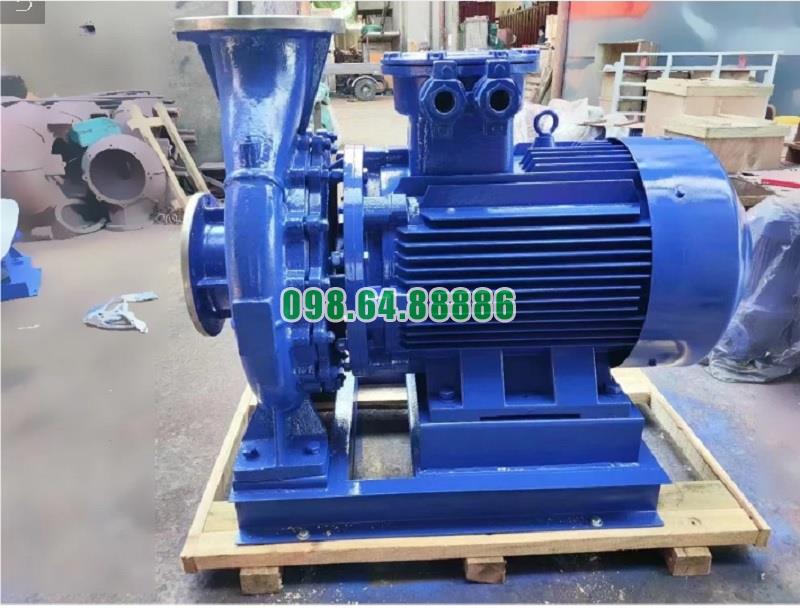

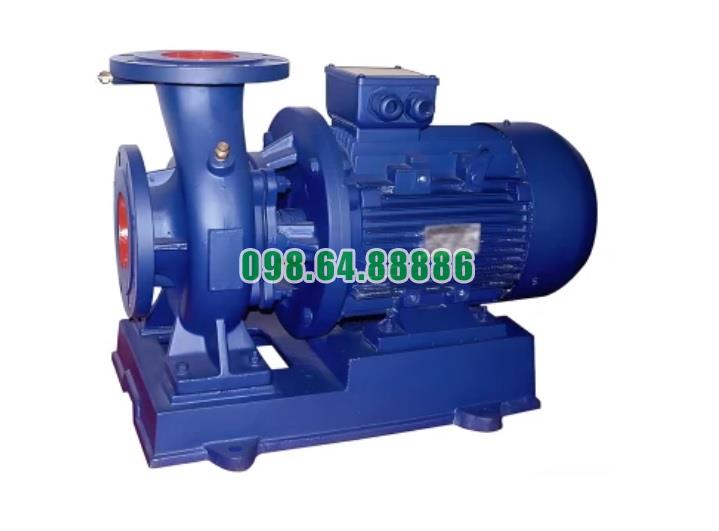

Bơm nước li tâm trục ngang công suất 130 m3/hs model SLW80-ISW80-125-I

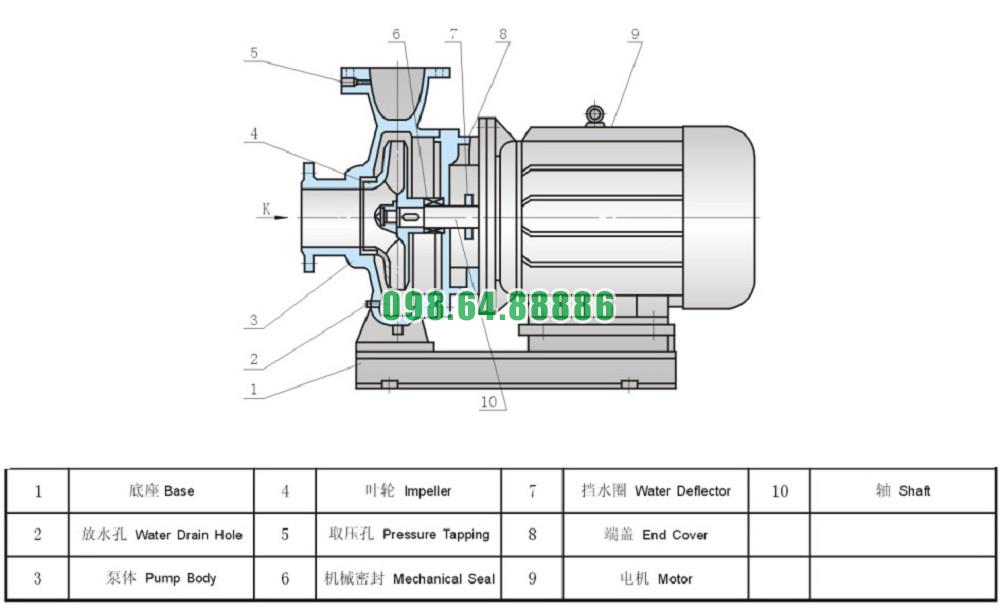

Cấu tạo của bơm nước ly tâm trục ngang công suất 130 m³/h, model SLW80-ISW80-125-I, bao gồm nhiều bộ phận chính được thiết kế để đảm bảo hiệu quả cao trong việc bơm và vận chuyển nước hoặc các chất lỏng khác. Dưới đây là các thành phần cấu tạo chính của bơm:

1. Vỏ bơm (Pump Casing):

• Vật liệu: Vỏ bơm thường được làm từ gang hoặc thép không gỉ để đảm bảo khả năng chịu được áp lực cao và chống ăn mòn trong các môi trường khác nhau.
• Chức năng: Vỏ bơm có vai trò bao bọc và bảo vệ các bộ phận bên trong của bơm, đồng thời giúp dẫn dòng chảy của chất lỏng từ cửa hút đến cửa xả. Thiết kế của vỏ bơm theo dạng xoắn ốc giúp tăng cường hiệu quả khi dẫn chất lỏng.

2. Cánh bơm (Impeller):

• Vật liệu: Cánh bơm được chế tạo từ gang, thép không gỉ, hoặc các hợp kim khác có khả năng chống ăn mòn, giúp bơm hoạt động bền bỉ trong điều kiện khắc nghiệt.
• Chức năng: Cánh bơm là bộ phận quay, tạo ra lực ly tâm khi hoạt động. Khi cánh bơm quay, nó đẩy chất lỏng từ tâm cánh bơm ra ngoài, làm tăng áp suất và vận tốc của chất lỏng. Cánh bơm có thiết kế tối ưu để đảm bảo hiệu suất cao nhất với lưu lượng lớn 130 m³/h.

3. Trục bơm (Pump Shaft):

• Vật liệu: Trục bơm được làm từ thép không gỉ hoặc thép hợp kim, có độ bền cao và khả năng chống ăn mòn tốt.
• Chức năng: Trục bơm kết nối trực tiếp với động cơ, truyền lực quay từ động cơ đến cánh bơm, giúp cánh bơm quay và tạo ra lực ly tâm. Trục bơm cần có độ cân bằng tốt để giảm thiểu rung động và tăng tuổi thọ của bơm.

4. Phớt cơ khí (Mechanical Seal):

• Vật liệu: Phớt cơ khí thường được làm từ các vật liệu như ceramic, carbon, hoặc các hợp kim chịu mài mòn tốt.
• Chức năng: Phớt cơ khí có nhiệm vụ ngăn chặn rò rỉ chất lỏng tại điểm trục bơm đi vào vỏ bơm. Điều này giúp bảo vệ trục bơm và động cơ khỏi sự xâm nhập của chất lỏng và duy trì áp lực trong hệ thống.

5. Bạc đạn và vòng bi (Bearings):

• Chức năng: Bạc đạn và vòng bi có vai trò hỗ trợ trục bơm, giúp trục bơm quay trơn tru mà không bị mài mòn hay gặp nhiều ma sát. Hệ thống bạc đạn thường được bôi trơn và bảo vệ kỹ càng để giảm tiếng ồn và tăng hiệu quả hoạt động.

6. Cổng hút và cổng xả (Suction and Discharge Ports):

• Cổng hút (Suction Port): Là nơi chất lỏng được hút vào bơm. Thiết kế cổng hút giúp đảm bảo áp suất đủ lớn để hút chất lỏng vào bơm một cách hiệu quả.
• Cổng xả (Discharge Port): Là nơi chất lỏng được đẩy ra sau khi qua cánh bơm. Cổng xả được thiết kế với kích thước phù hợp để đảm bảo chất lỏng được đẩy ra với áp suất và lưu lượng lớn, đúng yêu cầu.

7. Động cơ (Motor):

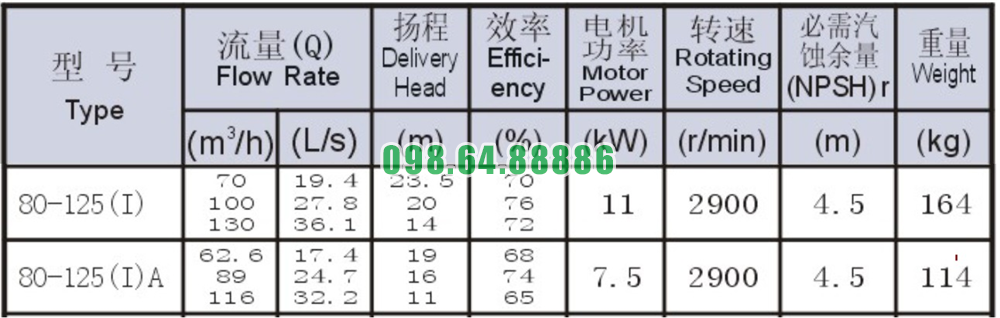

• Công suất: Bơm SLW80-ISW80-125-I được trang bị động cơ công suất 11 kW, đủ mạnh để duy trì hiệu suất hoạt động ở lưu lượng 130 m³/h.
• Chức năng: Động cơ là bộ phận cung cấp năng lượng cho bơm hoạt động. Nó truyền lực quay đến trục bơm và từ đó đến cánh bơm. Động cơ cần có khả năng hoạt động liên tục và hiệu quả để đảm bảo bơm hoạt động ổn định.

8. Khung bơm (Pump Frame):

• Chức năng: Khung bơm có nhiệm vụ giữ toàn bộ hệ thống bơm cố định, giảm rung lắc trong quá trình vận hành và đảm bảo tính ổn định của bơm. Khung bơm được thiết kế chắc chắn để bảo vệ các bộ phận bên trong và hỗ trợ việc lắp đặt dễ dàng.

9. Hệ thống làm mát (Cooling System - nếu có):

• Chức năng: Một số bơm có hệ thống làm mát động cơ hoặc các bộ phận khác, giúp đảm bảo nhiệt độ ổn định khi bơm hoạt động trong thời gian dài. Điều này giúp kéo dài tuổi thọ của động cơ và bảo vệ các thành phần bơm khỏi nhiệt độ quá cao.

10. Van một chiều (Check Valve - nếu có):

• Chức năng: Van một chiều thường được lắp đặt để ngăn không cho chất lỏng chảy ngược lại khi bơm ngừng hoạt động. Điều này giúp tránh các hư hại cho hệ thống và đảm bảo quá trình khởi động lại bơm dễ dàng hơn.

Bơm ly tâm trục ngang SLW80-ISW80-125-I với công suất 130 m³/h có cấu tạo đơn giản nhưng hiệu quả, với các bộ phận chính như vỏ bơm, cánh bơm, trục bơm, phớt cơ khí và động cơ. Thiết kế chắc chắn và bền bỉ, bơm này thích hợp cho nhiều ứng dụng công nghiệp và dân dụng đòi hỏi lưu lượng lớn và khả năng vận hành liên tục, ổn định.

Khi vận hành bơm nước ly tâm trục ngang công suất 130 m³/h, model SLW80-ISW80-125-I, cần tuân thủ một số lưu ý quan trọng để đảm bảo an toàn, hiệu quả, và duy trì tuổi thọ của bơm. Dưới đây là các lưu ý chính cần chú ý trong quá trình vận hành:

1. Kiểm tra trước khi vận hành

• Kiểm tra nguồn điện: Đảm bảo rằng nguồn điện cấp cho bơm đúng theo thông số kỹ thuật của nhà sản xuất (công suất, điện áp, pha). Kiểm tra xem có hiện tượng mất pha hoặc điện áp quá cao/thấp không.
• Kiểm tra nước vào: Đảm bảo bơm được cung cấp đủ lượng nước đầu vào để tránh tình trạng bơm chạy khô, có thể gây hư hỏng cho cánh bơm và các bộ phận khác.
• Kiểm tra các van: Trước khi khởi động bơm, hãy kiểm tra các van (van hút và van xả) để đảm bảo chúng được mở đúng cách và không bị tắc nghẽn.

2. Vận hành đúng cách

• Tránh hiện tượng "chạy khô": Một trong những nguyên nhân chính gây hỏng bơm là hiện tượng chạy khô (không có nước đầu vào). Đảm bảo rằng luôn có đủ nước trong hệ thống trước khi khởi động bơm để tránh mài mòn và hỏng phớt cơ khí.
• Điều chỉnh van hút và xả hợp lý: Để bơm hoạt động hiệu quả, van hút và van xả phải được điều chỉnh đúng cách để đảm bảo lưu lượng nước qua bơm không vượt quá công suất thiết kế và không gây quá tải cho động cơ.
• Khởi động dần dần: Khi bắt đầu khởi động bơm, cần mở van xả từ từ để điều chỉnh áp lực và lưu lượng nước. Việc mở van quá nhanh có thể gây sốc thủy lực và làm hỏng cánh bơm hoặc các bộ phận khác của hệ thống.

3. Giám sát trong quá trình vận hành

• Theo dõi áp suất và lưu lượng: Sử dụng đồng hồ đo áp suất và lưu lượng để kiểm tra xem bơm có đang hoạt động trong giới hạn thiết kế không. Nếu có sự giảm đột ngột về lưu lượng hoặc áp suất, đó có thể là dấu hiệu của sự cố như tắc nghẽn hoặc hỏng cánh bơm.
• Giám sát nhiệt độ động cơ: Nhiệt độ của động cơ cần được theo dõi thường xuyên. Nếu động cơ quá nóng, có thể do bơm đang hoạt động quá tải hoặc do hệ thống làm mát không hiệu quả.
• Giám sát tiếng ồn và rung động: Nếu bơm phát ra tiếng ồn bất thường hoặc rung động mạnh, có thể do lệch trục, cánh bơm bị mất cân bằng hoặc các bộ phận cơ khí bị hỏng. Trong trường hợp này, nên dừng bơm và kiểm tra ngay lập tức.

4. Bảo trì và bảo dưỡng định kỳ

• Bảo dưỡng phớt cơ khí: Phớt cơ khí là bộ phận dễ bị hao mòn khi bơm hoạt động lâu dài, đặc biệt khi vận hành trong môi trường có chứa hóa chất hoặc tạp chất. Nên kiểm tra và thay thế phớt cơ khí định kỳ để tránh rò rỉ.
• Kiểm tra và bôi trơn ổ trục: Ổ trục là bộ phận chịu tải nặng, vì vậy cần kiểm tra và bôi trơn thường xuyên để giảm ma sát và kéo dài tuổi thọ của bơm.
• Làm sạch cánh bơm và ống dẫn: Các tạp chất trong nước có thể làm tắc nghẽn hoặc mài mòn cánh bơm. Việc làm sạch định kỳ giúp duy trì hiệu suất bơm và tránh hư hỏng không cần thiết.

5. Điều kiện môi trường vận hành

• Nhiệt độ và độ ẩm môi trường: Đảm bảo rằng bơm được vận hành trong điều kiện môi trường phù hợp, tránh các khu vực có nhiệt độ quá cao hoặc quá thấp. Điều này ảnh hưởng trực tiếp đến hiệu suất và tuổi thọ của động cơ và các bộ phận cơ khí khác.
• Độ sạch của nước bơm: Bơm ly tâm SLW80-ISW80-125-I được thiết kế để bơm nước sạch hoặc nước có chứa ít tạp chất. Nếu nước bơm chứa nhiều cặn bẩn, nên sử dụng bộ lọc để bảo vệ cánh bơm và các bộ phận khác khỏi sự mài mòn.

6. Kiểm tra và điều chỉnh hệ thống điện

• Kiểm tra kết nối điện: Đảm bảo các kết nối điện an toàn và chắc chắn, tránh hiện tượng chập cháy hoặc đứt mạch gây hư hỏng động cơ.
• Sử dụng bộ bảo vệ quá tải: Để bảo vệ bơm và động cơ khỏi các sự cố điện, nên lắp đặt rơle bảo vệ quá tải hoặc bộ điều khiển điện để tự động ngắt khi có dấu hiệu bất thường về điện áp hoặc dòng điện.

7. Xử lý sự cố kịp thời

• Dừng bơm khi phát hiện sự cố: Nếu phát hiện bất kỳ dấu hiệu bất thường nào trong quá trình vận hành như tiếng ồn, rung động, nhiệt độ động cơ tăng cao hoặc rò rỉ nước, cần dừng bơm ngay lập tức để kiểm tra và khắc phục sự cố. Tiếp tục vận hành bơm khi có sự cố có thể gây hư hỏng nghiêm trọng và chi phí sửa chữa cao.
• Ghi lại nhật ký vận hành và bảo trì: Ghi chép lại các thông tin về thời gian vận hành, các sự cố gặp phải, và các hoạt động bảo trì sẽ giúp theo dõi tình trạng của bơm và lên lịch bảo dưỡng hợp lý.

8. Tuân thủ hướng dẫn của nhà sản xuất

• Sử dụng đúng công suất và lưu lượng: Bơm SLW80-ISW80-125-I được thiết kế để hoạt động với lưu lượng 130 m³/h. Không nên để bơm hoạt động vượt quá công suất hoặc lưu lượng quy định, điều này có thể gây quá tải động cơ và làm giảm hiệu suất bơm.
• Tuân thủ các khuyến cáo bảo trì: Nhà sản xuất thường đưa ra các hướng dẫn cụ thể về việc bảo trì và thay thế các bộ phận. Tuân thủ các hướng dẫn này giúp đảm bảo bơm hoạt động hiệu quả và an toàn.

Vận hành bơm nước ly tâm trục ngang model SLW80-ISW80-125-I yêu cầu sự chú ý đến các yếu tố như nguồn nước, điều chỉnh van, giám sát áp suất và nhiệt độ, cũng như bảo trì định kỳ. Tuân thủ các lưu ý trên không chỉ giúp bơm hoạt động hiệu quả mà còn kéo dài tuổi thọ thiết bị, giảm thiểu rủi ro sự cố và tối ưu hóa chi phí vận hành
