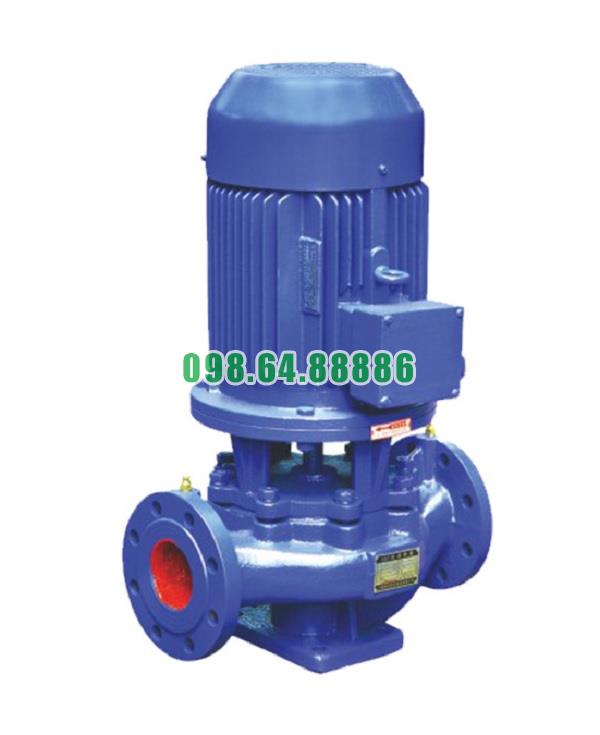

Bơm đường ống trục đứng, bơm tăng áp, bơm booster inline ISG65-160, IRG65-160 4kw

Tải báo giá
• Mã SP
: ISG65-160
• Thương hiệu
:
• Bảo hành
: 12 tháng
• Tình trạng
  Liên hệ
Lưu lượng 25 m3/h hoặc 6.94 L/s, đẩy cao 32m, động cơ 4 kw, tốc độ quay 2900 r/min
Đang xử lý...


Thông tin sản phẩm

Thiết kế chống rung cho Máy bơm đường ống trục đứng model ISG65-160, IRG65-160

Tổng quan về chống rung trong bơm ly tâm trục đứng

Rung động là hiện tượng phổ biến khi bơm vận hành, có thể gây ra mòn cơ khí, hỏng vòng bi, gãy trục, rò rỉ phớt và đặc biệt là ảnh hưởng đến độ ổn định lâu dài của hệ thống. Với dòng bơm ISG65-160 và IRG65-160, nhà sản xuất đã tích hợp nhiều yếu tố thiết kế cơ khí và kết cấu nhằm giảm thiểu rung động tối đa, đảm bảo bơm hoạt động êm ái và ổn định trong thời gian dài.

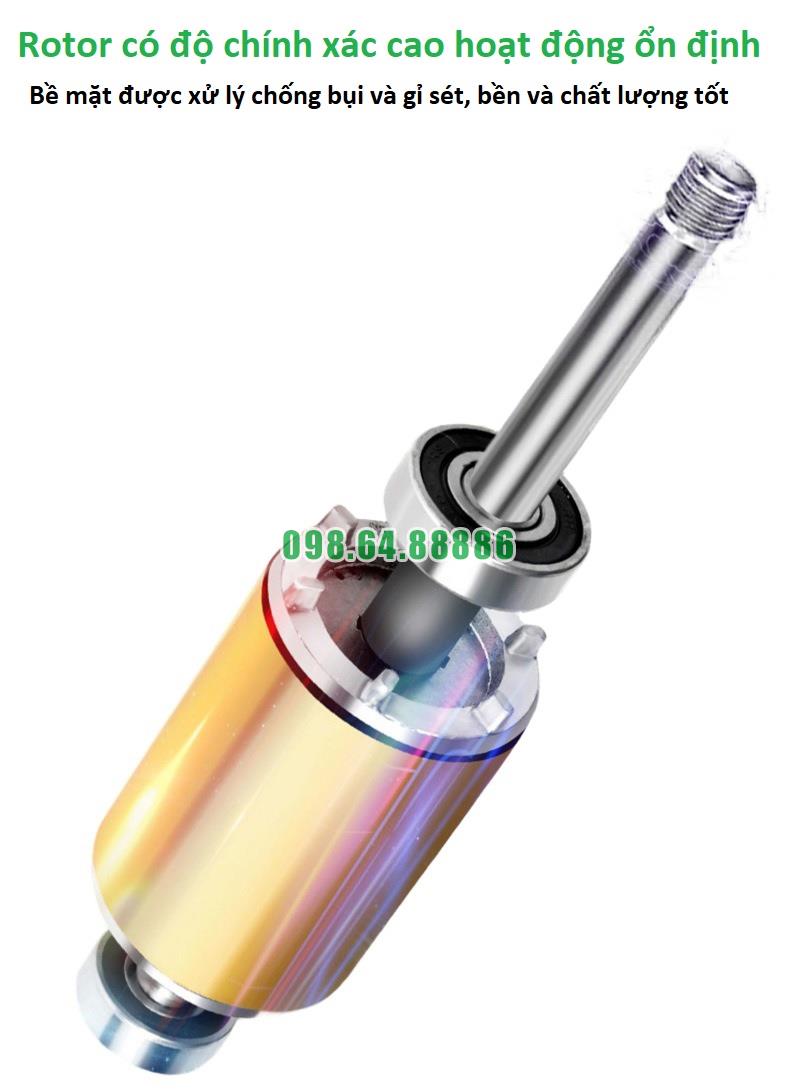

Cấu trúc trục đồng tâm – cân bằng quay

Trục bơm được gia công chính xác cao và lắp đồng trục hoàn toàn với động cơ, giúp tránh lệch tâm quay, là nguyên nhân chính gây rung lắc. Trục được cân bằng động ở tốc độ cao trước khi lắp đặt, đảm bảo khi quay không gây mất cân bằng lực ly tâm.

Cánh bơm thiết kế cân bằng lực thủy lực

Cánh bơm được thiết kế sao cho lực thủy lực tác động lên hai phía gần như bằng nhau, giúp trục bơm không bị lệch hướng trục khi quay. Cánh thường là loại đóng kín hoặc nửa hở, đã qua cân bằng động riêng biệt, góp phần làm giảm rung khi vận hành.

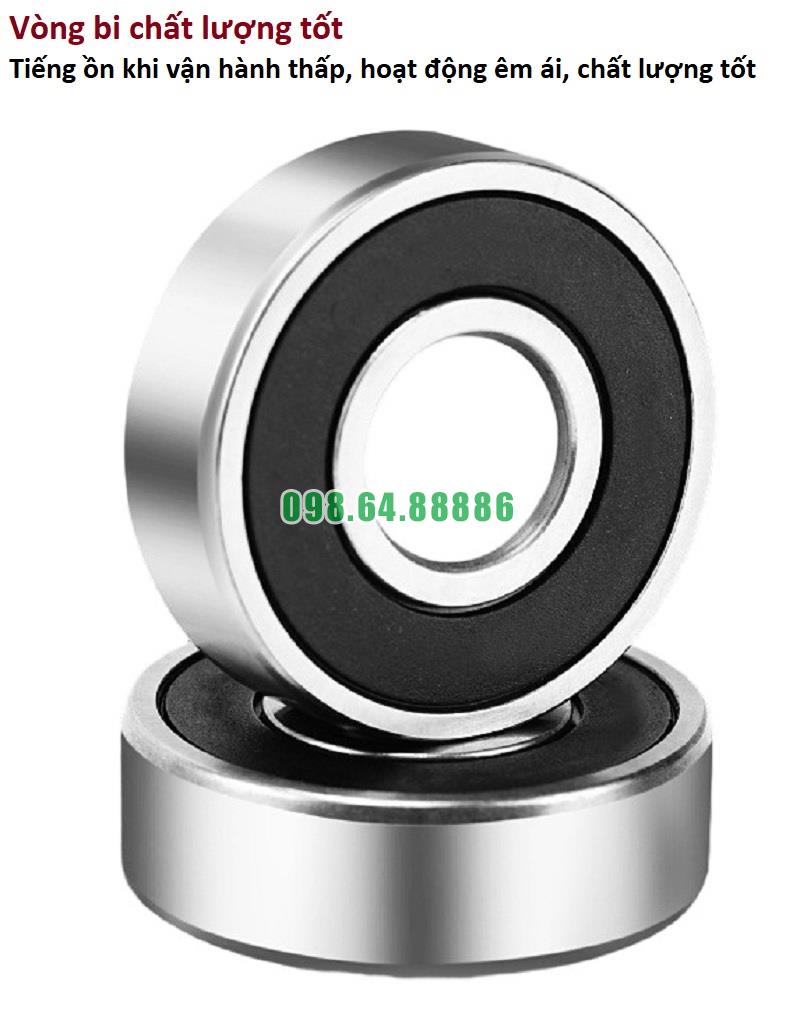

Vòng bi chịu lực kép – đỡ vững trục quay

Máy sử dụng hệ vòng bi đỡ và vòng bi hướng, giúp trục được cố định chắc chắn theo cả phương trục và phương kính. Hệ vòng bi được lắp trong buồng kín, có nắp che và phớt chắn dầu, giảm thiểu rung động do rơ hoặc sai lệch.

Đế bơm thiết kế vững chắc, gia cố chân đỡ

Phần đế bơm được đúc bằng gang hoặc thép chắc chắn, có gân tăng cứng và bề mặt tiếp xúc lớn, giúp giữ ổn định toàn bộ bơm khi hoạt động. Các lỗ bulông gắn bệ móng được bố trí hợp lý để bắt chặt xuống nền bê tông hoặc khung giá đỡ, chống rung do cộng hưởng.

Tích hợp chân đế cao su hoặc đệm giảm chấn (tùy chọn)

Trong một số ứng dụng yêu cầu cao, bơm có thể lắp thêm đệm cao su giảm chấn hoặc chân đế chống rung bằng lò xo đàn hồi, giúp triệt tiêu dao động truyền xuống nền và giảm tiếng ồn hiệu quả.

Kết cấu liền khối – không khớp nối lỏng

Model ISG65-160, IRG65-160 có cấu trúc liền khối giữa đầu bơm và động cơ, loại bỏ khớp nối trung gian – nơi thường phát sinh rung động nếu lắp lệch hoặc sai đồng tâm. Điều này giúp tăng độ chắc chắn và giảm tối đa dao động khi vận hành.

Tối ưu tốc độ quay và độ cứng tổng thể

Bơm hoạt động ở tốc độ chuẩn 2900 vòng/phút, phù hợp với dải tốc độ lý tưởng cho bơm ly tâm trục đứng. Tỷ lệ chiều dài – đường kính trục được tính toán để đạt độ cứng tốt nhất, hạn chế hiện tượng võng trục hoặc rung tự nhiên.



Cách Thức Hoạt Động Của Máy Bơm Đường Ống Trục Đứng Model ISG65-160, IRG65-160

Nguyên Lý Hoạt Động Cơ Bản

Máy bơm đường ống trục đứng model ISG65-160IRG65-160 hoạt động theo nguyên lý lực ly tâm, là cơ chế chủ đạo của hầu hết các dòng bơm ly tâm. Khi động cơ quay, năng lượng cơ học được truyền đến trục và cánh bơm. Dưới tác dụng của chuyển động quay, cánh bơm tạo ra lực ly tâm đẩy chất lỏng từ tâm cánh ra ngoài, từ đó sinh ra dòng chảy áp lực cao đẩy nước vào hệ thống.

Quá Trình Hút – Đẩy Chất Lỏng

Bắt đầu hoạt động

Khi cấp điện cho động cơ, trục bơm quay theo chiều định sẵn với tốc độ cao (thường là 2900 vòng/phút). Cánh bơm được gắn trực tiếp trên trục, đồng thời quay cùng trục nhờ thiết kế đồng tâm.

Hút chất lỏng vào buồng bơm

Trong quá trình quay, áp suất tại tâm cánh bơm giảm thấp so với áp suất bên ngoài, tạo ra hiện tượng chân không cục bộ. Nhờ đó, chất lỏng từ đường ống hút sẽ được kéo vào bên trong buồng bơm một cách liên tục.

Gia tốc dòng chảy

Chất lỏng sau khi vào buồng bơm sẽ được các cánh bơm truyền động năng. Lực ly tâm làm dòng nước tăng tốc và chuyển động hướng từ tâm ra rìa ngoài cánh bơm. Tại đây, dòng chất lỏng đạt vận tốc lớn nhất.

Chuyển hóa động năng thành áp suất

Sau khi ra khỏi mép cánh bơm, chất lỏng đi vào buồng khuếch tán. Nhờ thiết kế dạng xoắn ốc của thân bơm, vận tốc dòng chảy giảm dần, và phần lớn động năng sẽ được chuyển hóa thành áp suất tĩnh. Đây là nguồn áp lực chính giúp nước được đẩy lên cao hoặc đi xa trong hệ thống.

Đẩy nước ra khỏi bơm

Chất lỏng sau khi đã được tăng áp sẽ thoát ra ngoài thông qua cổng xả nối trực tiếp với đường ống. Nhờ thiết kế hút – xả đồng trục, dòng chảy đi qua máy bơm theo một đường thẳng, giảm tổn thất năng lượng và áp suất trong quá trình vận chuyển.

Điểm Khác Biệt Giữa Model ISG65-160 Và IRG65-160

  • ISG65-160: Dùng cho nước lạnh hoặc nước ở nhiệt độ thường, ứng dụng phổ biến trong hệ thống cấp nước, điều hòa không khí, tuần hoàn nước sạch.

  • IRG65-160: Dùng cho nước nóng, có khả năng làm việc trong điều kiện nhiệt độ đến 120°C. Thường được sử dụng trong hệ thống sưởi, nước nóng sinh hoạt, hoặc tuần hoàn nước nóng công nghiệp.

Đặc Điểm Thiết Kế Tối Ưu Cho Hiệu Quả Hoạt Động

  • Trục bơm và động cơ đồng tâm: Giúp truyền lực hiệu quả, giảm rung và tăng tuổi thọ thiết bị.

  • Cấu trúc thẳng đứng: Giúp tiết kiệm diện tích sàn lắp đặt, phù hợp với không gian chật hẹp như phòng máy hoặc trục kỹ thuật.

  • Thiết kế hút – xả trên cùng một trục ngang: Tối ưu lưu lượng và giảm tổn thất áp suất.

  • Cánh bơm thiết kế thủy lực chuẩn: Tăng hiệu suất làm việc, giảm ma sát và tiếng ồn.

Điều Kiện Vận Hành Tối Ưu

  • Nguồn nước ổn định, không có cặn rắn lớn.

  • Van một chiều cần được lắp trên đường ống hút để tránh hiện tượng nước chảy ngược khi tắt máy.

  • Áp suất đầu hút không được âm quá mức để tránh hiện tượng xâm thực.

  • Mồi nước đầy buồng bơm trước khi khởi động lần đầu tiên để tránh chạy khô làm hỏng phớt cơ khí.

Máy bơm đường ống trục đứng model ISG65-160 và IRG65-160 hoạt động theo nguyên lý ly tâm, với cơ chế hút và đẩy chất lỏng liên tục thông qua lực quay từ động cơ. Nhờ thiết kế đồng trục, bố trí thẳng đứng và kết cấu chắc chắn, hai model này mang lại hiệu suất cao, dòng chảy ổn định và độ tin cậy trong nhiều ứng dụng cấp thoát nước, điều hòa và tuần hoàn nhiệt. Đây là giải pháp bơm lý tưởng cho cả công trình dân dụng và công nghiệp

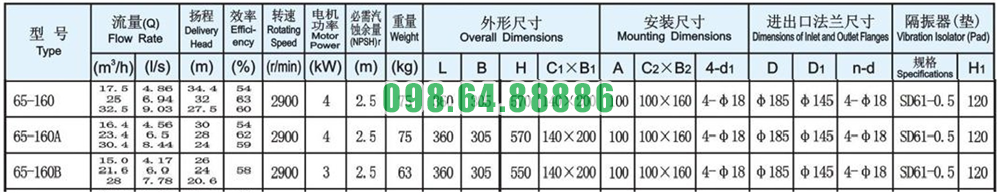

Thông số kỹ thuật và kích thước bơm model ISG65-160



Bản vẽ bên ngoài của bơm và bản vẽ lắp đặt bơm model ISG65-160


Đường cong hiệu suất bơm model ISG65-160

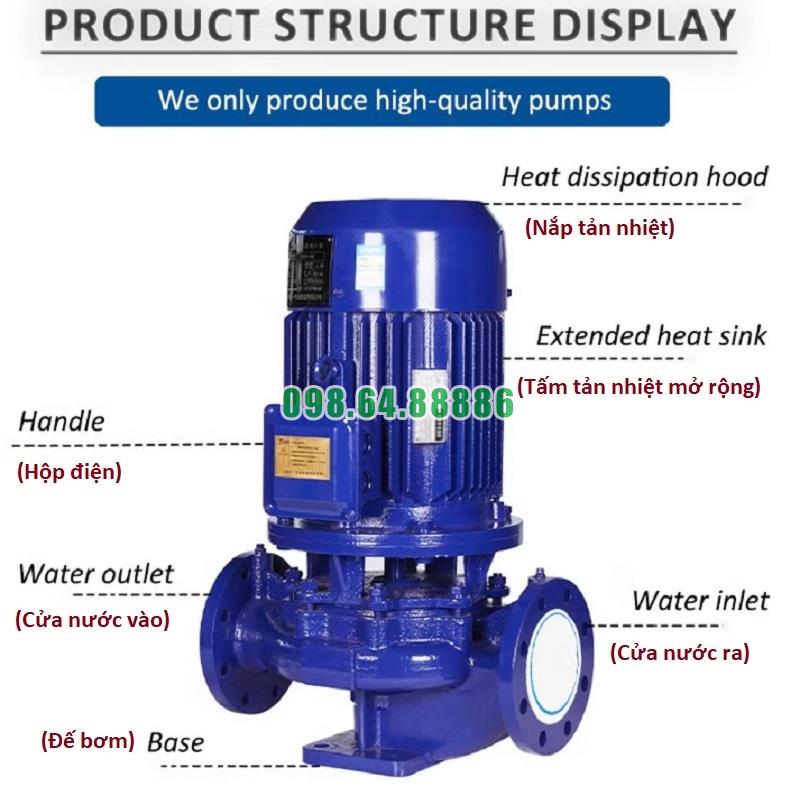

Cấu trúc bơm chịu nhiệt độ cao bơm model ISG65-160


Phụ kiện và kích thước lắp đặt bơm model ISG65-160


Phương thức lắp đặt bơm model ISG65-160

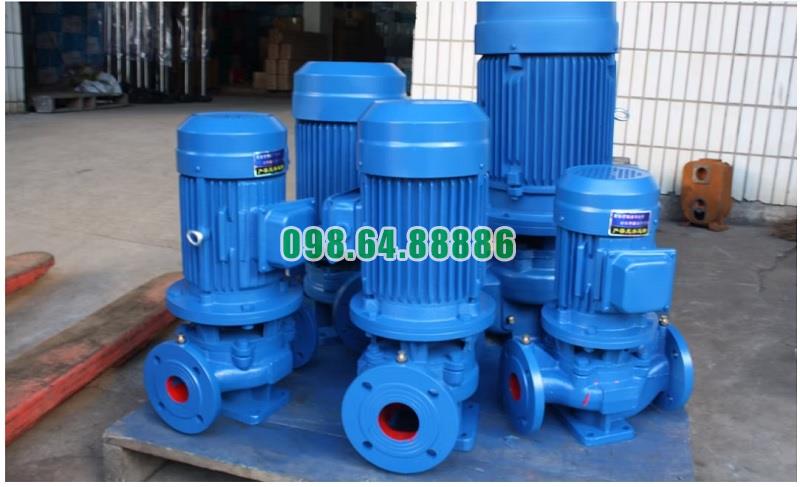

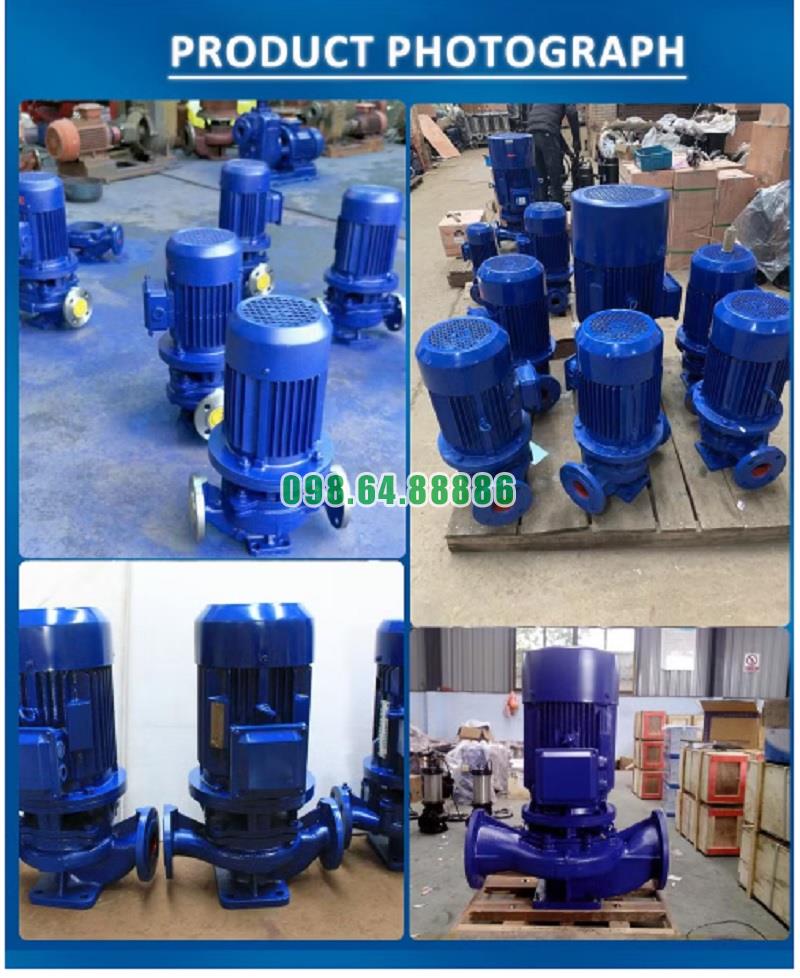

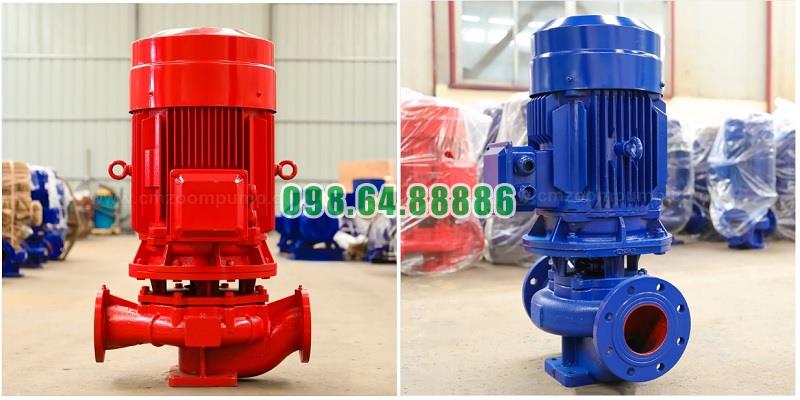

Hình ảnh thực tế bơm và phụ kiện bơm ISG65-160
